特斯拉涡轮无叶片向心流体机械结构

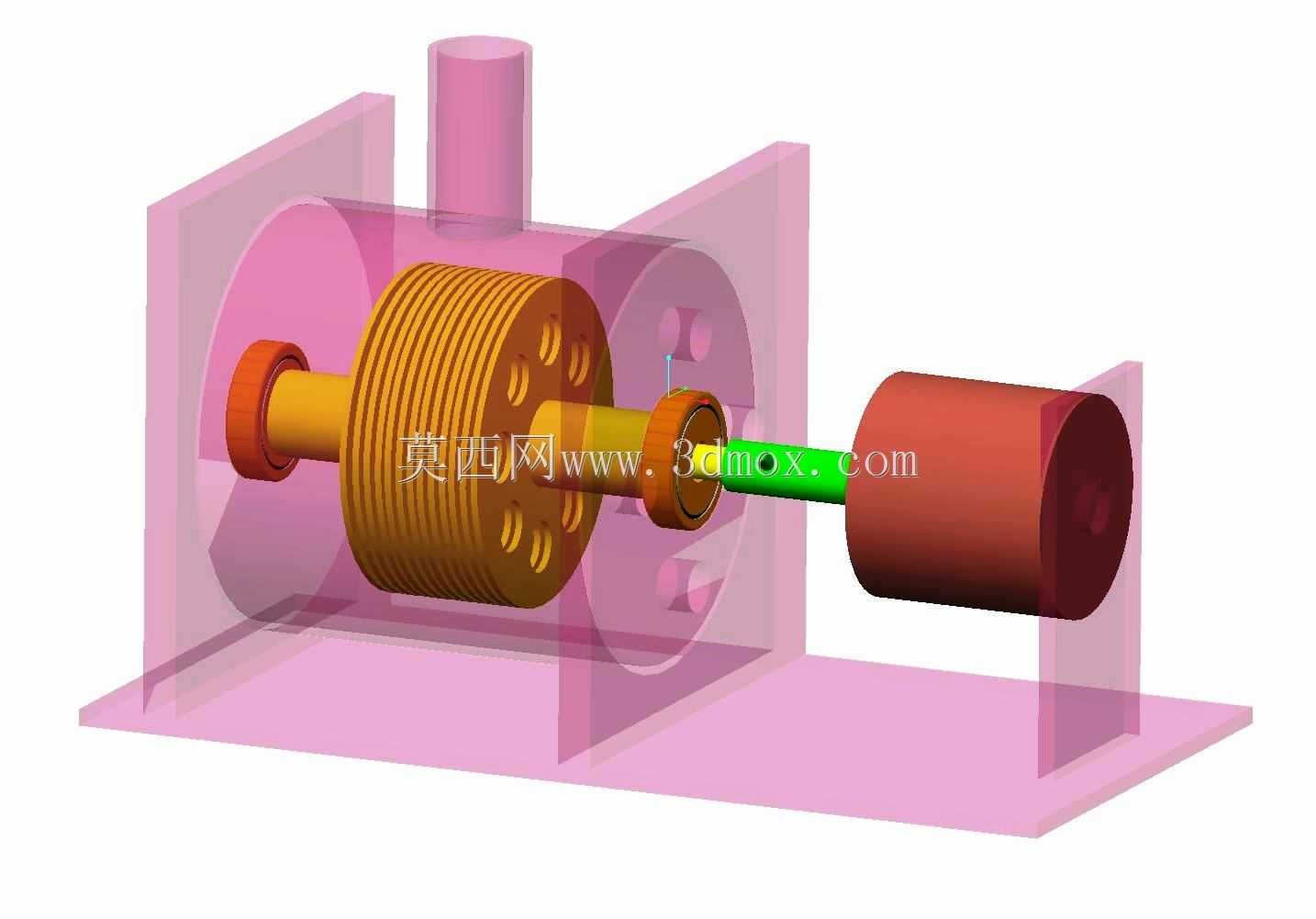

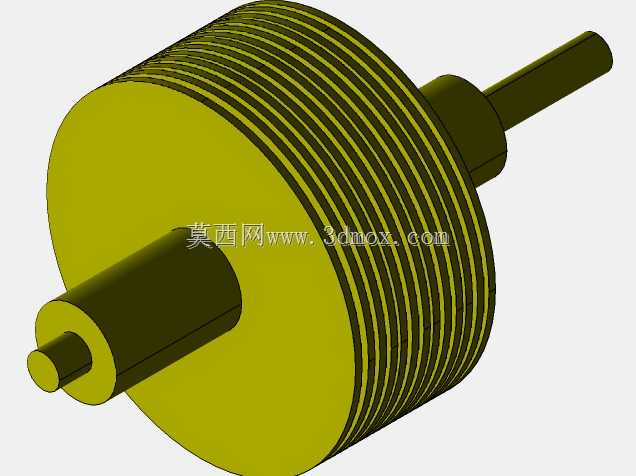

　　该无叶片向心涡轮结构，核心依托流体边界层粘性效应实现能量转换，完全摒弃传统涡轮的叶片式做功结构，在小功率流体能量回收、低压差动力输出场景中具备独特应用优势，可适配小流量蒸汽、压缩空气等多种工质的能量转换需求，在小型分布式动力单元、工业余压回收支路、实验教学演示装置中均有明确应用场景。从结构设计逻辑来看，整套装置采用卧式同轴布局，核心做功组件为多片平行堆叠的光滑金属圆盘，圆盘间预留微米级均匀流道间隙，工质从壳体切向入口进入腔体后，依靠粘性力拖拽圆盘组同步旋转，最终从中心轴端的排气通道排出，这种结构完全规避了传统叶片涡轮存在的叶片冲蚀、气蚀、高转速下叶片应力超限等问题，对含微小杂质的工质耐受度远高于常规叶片式涡轮。安装边界层面，

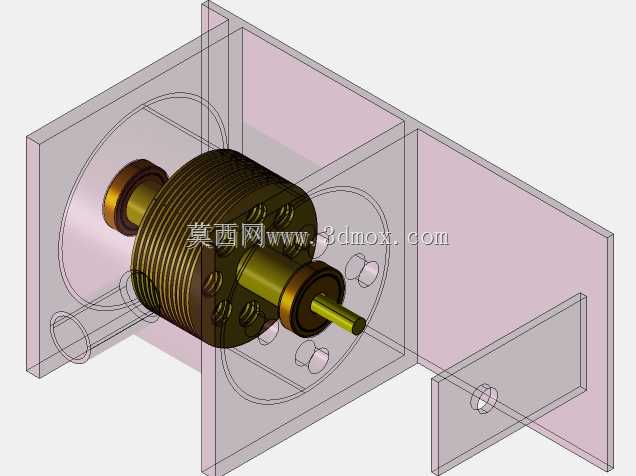

　　整套装置采用一体式铸造壳体搭配底部平板安装基座，基座预留标准化安装孔位，可直接固定在通用型材机架或混凝土安装平台上，轴向输出轴端采用标准轴径设计，可直接匹配联轴器、小型发电机、泵头等负载端连接结构，无需额外定制转接件。壳体采用半剖可视化设计逻辑，在建模阶段就预留了透明视窗的安装位，既可以满足实验场景下的内部流态观测需求，也能在工业应用场景下替换为全密封金属端盖，满足高压工质的密封承压要求。做功圆盘组与主轴之间采用胀套无键连接，既保证了高转速下的扭矩传递可靠性，也方便后期拆解维护、调整圆盘间隙以适配不同粘度的工质特性。进出口管路采用标准圆柱法兰接口，可直接对接工业现场的常规管路系统，减少现场配改工作量。从功能特性来看，

　　该结构在小功率工况下的能量转换效率高于同尺寸传统叶片涡轮，且结构零件数量少，加工难度低，核心圆盘组件仅需普通车削加工即可达到精度要求，无需复杂的五轴叶片加工工序，制造成本与后期维护成本均处于较低水平。建模过程中严格遵循机械设计公差配合要求，主轴与轴承位、壳体端盖配合面、圆盘堆叠定位面均按照IT7级公差预留加工余量，可直接导出工程图用于生产制造。
