精密L型直角安装支撑座结构设计

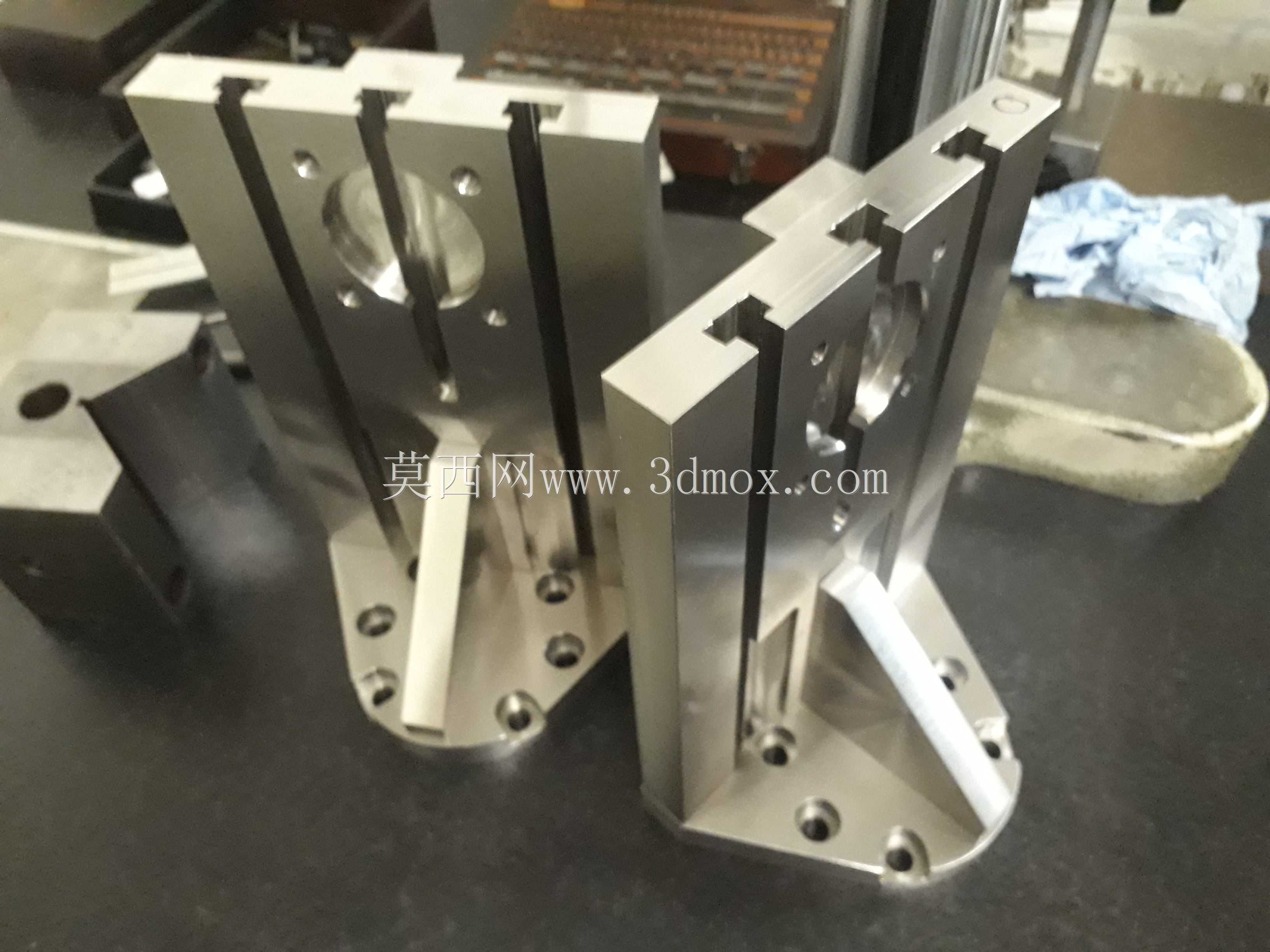

　　这款直角支撑构件主要面向精密装配、光学检测平台、半导体封装设备的工位装夹场景使用，作为核心承载定位部件，它承担着垂直方向功能模组的安装基准传递作用，能将水平安装面的形位公差直接传导至垂直工作面，避免多段拼接带来的累计误差。从实际加工落地的角度看，构件整体采用一体铣削成型工艺，没有拼接焊缝带来的应力变形问题，底座部分的安装孔采用沉头设计，可适配内六角圆柱头螺钉完成与设备平台的锁紧固定，孔位排布采用对称式布局，能在锁紧时让安装面受力均匀，不会出现局部翘曲影响平面度的问题。垂直立板上开设的多道平行T型槽，是为了适配不同规格的功能组件安装，槽道的平行度公差控制在0.02mm每百米范围内，可保证安装在槽内的滑块、

　　调节支架在上下位移时不会出现偏摆，立板中部预留的圆形沉孔，是为了给穿线、轴类部件穿过预留空间，同时沉孔的台阶面可作为轴向定位的基准面，省去额外加装定位挡圈的工序。构件的加强筋部分采用斜置式三角结构，相比直角直筋，它能在减少整体重量的前提下，提升垂直方向的抗扭刚度，在承受侧向偏载时，立板的形变量可控制在0.01mm以内，满足精密检测场景下的刚度要求。设计时特意将底座的安装边界向外延伸了15mm，超出立板的投影范围，这样在安装锁紧时，螺钉的压紧力作用点在构件重心外侧，能进一步提升安装后的稳定性，不会因为上部负载偏置出现倾覆趋势。立板与底座的衔接处做了R3的圆角过渡，避免铣削加工时应力集中导致的构件开裂，

　　同时也能减少安装时锐角对操作人员的划伤风险。所有槽道的边缘都做了0.5mm的倒角处理，既可以去除加工毛刺，也能让安装组件滑入槽道时更加顺畅，不会出现卡滞刮蹭的问题。在实际设备选型适配时，需要注意底座的安装孔距为标准60mm孔距，可直接适配市面主流的光学平台、精密装配工作台的孔位排布，不需要额外做转接板加工，垂直立板的T型槽宽度为8mm，可适配对应规格的T型螺栓，满足不同高度位置的组件固定需求。构件的两个工作面都经过精磨处理，表面粗糙度达到Ra0.8，能保证与安装组件的贴合度，避免因为接触面存在微观不平导致的定位误差。
