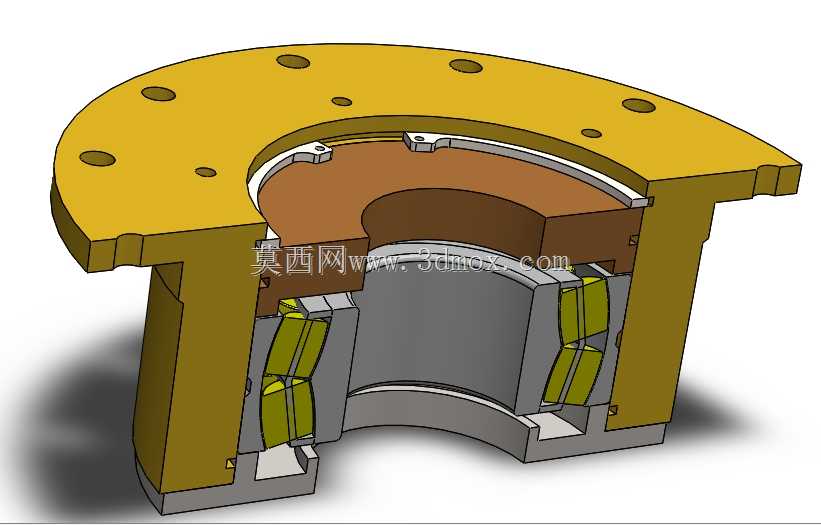

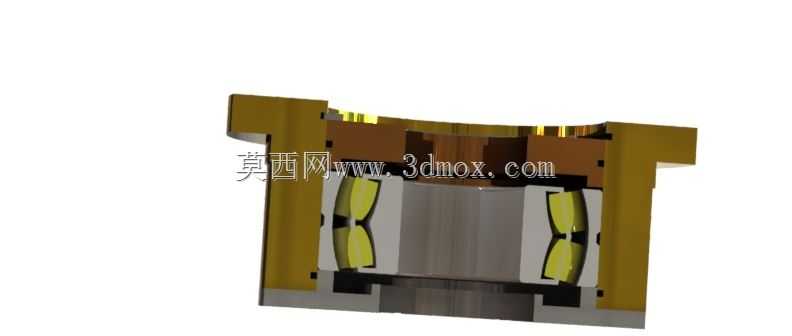

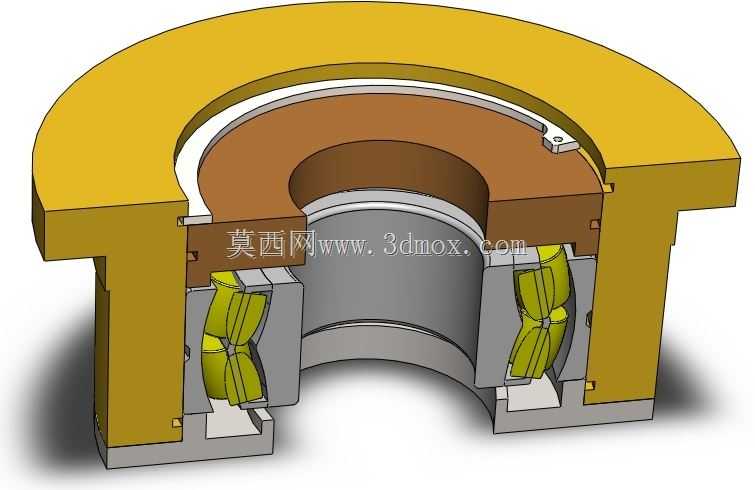

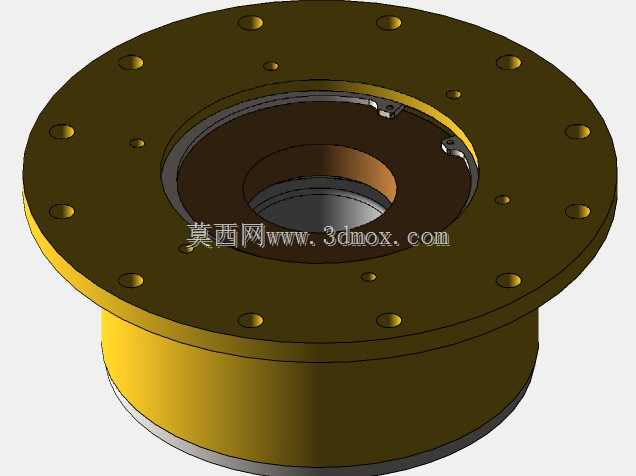

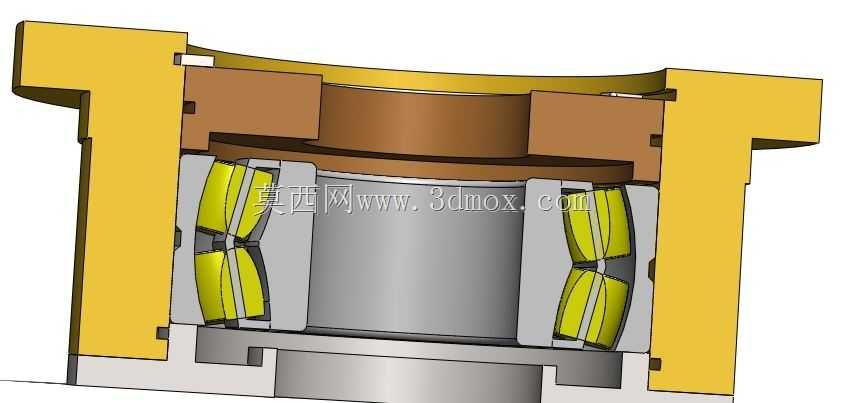

剖视结构平筛配套调心滚子轴承座

　　在粮食加工、矿物分选领域的平筛设备中，这类剖分式轴承座是承担筛体回转支撑的核心承载部件，区别于常规一体式轴承座，它采用上下对合的剖分结构设计，无需提前套装轴系即可完成现场装配，大幅降低大规格平筛主轴的拆装维护难度。从结构设计逻辑来看，该轴承座的上盖为半环形承压结构，下座带有对称的安装支脚，内腔预留了调心滚子轴承的安装定位台阶，能够适配双列调心滚子轴承的安装需求，这类轴承自带调心特性，可补偿平筛长时间运行后主轴产生的轻微挠度变形，避免轴承出现偏磨卡滞问题。轴承座的内腔还预留了润滑脂存储腔，运行过程中可通过注油孔补充润滑介质，减少滚子与滚道之间的摩擦损耗，延长轴承整体使用寿命。从安装边界来看，该轴承座的下座支脚带有螺栓过孔，

　　可通过紧固件固定在平筛的侧梁安装面上，安装面的平面度公差需控制在0.1mm以内，避免装配后轴承座出现变形导致轴承游隙异常。上盖与下座的结合面采用精加工止口定位，装配时通过连接螺栓锁紧，保证上下座的同轴度误差控制在0.05mm范围内，确保轴承内圈与外圈的同轴度符合回转精度要求。在实际工况中，平筛运行时会产生持续的水平回转激振力，轴承座的壁厚经过针对性加强，尤其是支脚与腔体过渡位置设置了圆角加强结构，可有效分散激振力带来的应力集中，避免长期交变载荷下出现结构开裂问题。轴承座的外侧还预留了密封件安装槽，可配套毡圈或骨架油封，阻挡筛分过程中产生的粉尘进入轴承内腔，同时防止内部润滑脂泄漏污染筛分物料。

　　建模过程中严格遵循机械设计手册中滑动与滚动轴承座的设计规范，对轴承配合面的公差、安装孔的位置度都做了参数化定义，可直接导入装配体中完成干涉检查，也可根据不同平筛的载荷需求调整腔体尺寸与支脚安装孔距，适配不同处理量的平筛设备选型需求。
