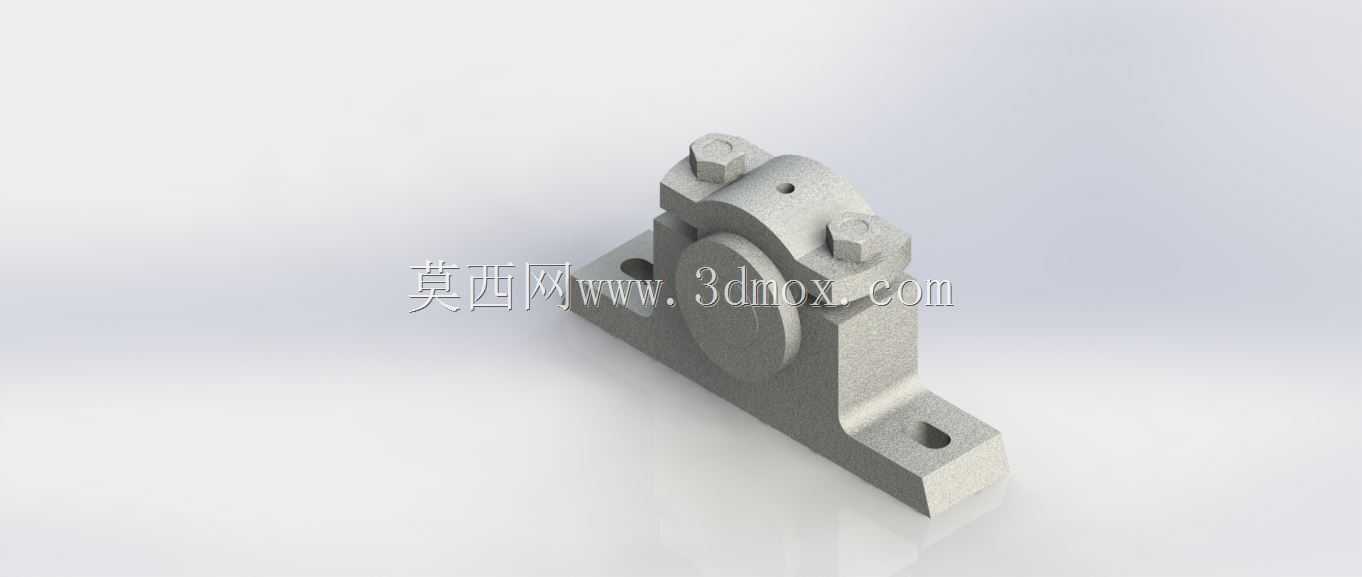

对开式滑动管道支撑轴承座结构

　　在工业流体输送管路系统、中小型动力传输轴系的布设场景里，这类对开式滑动支撑构件是承担径向载荷、约束轴系径向位移的核心基础零件，区别于一体式轴承座的拆装局限，对开结构的设计初衷，就是解决长轴系装配过程中无法从轴端穿装支撑件的现场痛点，尤其在已铺设完成的工艺管道改造、现场设备运维更换支撑件的场景下，无需拆解整段轴系或管路，仅需拆分上下盖即可完成支撑构件的安装与更换，大幅压缩现场施工的停机时长。从实际功能层面看，该构件主要适配中等载荷、中低转速的轴类或管道支撑场景，上下盖配合面经过精加工贴合，保证轴瓦或衬套安装后的同轴度误差控制在合理区间，避免轴系运转过程中出现偏磨、振动超差的问题；底座两侧的安装耳采用带沉台的通孔设计，

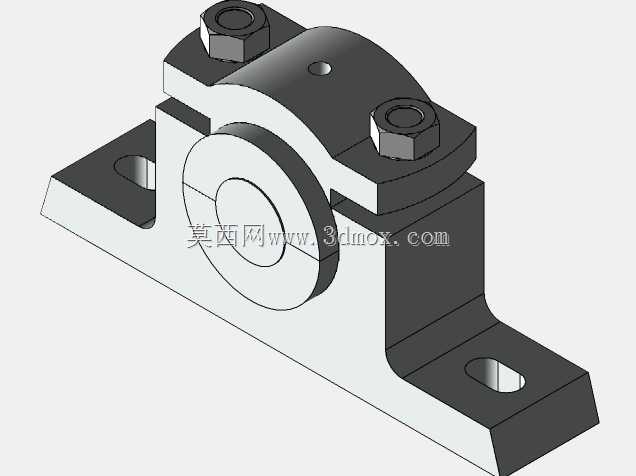

　　安装时可配合螺栓将整个构件固定在设备机架、混凝土基础或钢结构支架上，沉台结构能够隐藏螺栓头部，避免安装后螺栓突出造成的磕碰风险，同时保证安装面的贴合度，减少长期受载后出现的连接松动问题。上盖部分布置的两个六角螺栓连接结构，是实现上下盖锁紧的核心受力点，螺栓预紧力需要根据实际承载的载荷大小匹配，既要保证上下盖贴合面无间隙，避免轴系运转过程中出现盖体微动磨损，也要避免预紧力过大造成轴瓦变形，引发轴系转动卡滞、温升超标的问题；上盖顶部预留的小直径通孔，可用于加装润滑脂注油嘴，能够在设备运维过程中直接向内部支撑面加注润滑介质，无需拆解构件即可完成润滑保养，适配长期连续运转的工业场景运维需求。从设计思路上看，该构件的整体结构采用对称式布局，

　　底座的支撑筋从安装耳位置向上延伸至轴孔下半部分，通过筋板结构提升整体刚度的同时，尽可能减少铸件的材料用量，降低构件自身重量；轴孔部分的壁厚经过载荷校核，在满足径向承载强度要求的前提下，避免壁厚过大造成的材料浪费与结构臃肿，上下盖的结合面位置设置有定位止口，装配时能够通过止口实现快速定位，无需反复调整同轴度即可完成螺栓锁紧，降低现场装配的操作难度。关于安装边界与尺寸适配，这类支撑构件的底座安装孔中心距、轴孔直径、整体高度都是选型时的核心参数，安装前需要确认基础安装面的平面度误差，若基础面平面度超差，强行锁紧安装螺栓会造成底座变形，进而导致轴孔同轴度偏差，引发轴系运转故障；轴孔与被支撑轴或管道的配合间隙需要根据工况温度、载荷特性调整，

　　高温工况下需要适当放大配合间隙，避免热胀造成的配合过紧，常温中等载荷场景下则采用常规过渡配合间隙，保证支撑稳定性的同时降低运转阻力。在实际工程应用中，这类支撑构件常见于化工管路的长距离管道支撑、中小型输送设备的从动轮轴支撑、通风设备的风机轴系支撑等场景，相比滚动轴承座，滑动式的对开支撑结构具备更强的抗冲击载荷能力，在存在轻微振动的工况下使用寿命更长，且结构简单，备件加工与更换成本更低，适合工况环境相对复杂、运维条件有限的工业现场使用。建模过程中需要重点关注结合面的平面度要求、安装孔的位置度公差、轴孔的圆柱度公差，这些形位公差直接影响构件装配后的实际使用性能，若建模阶段忽略公差要求，后续加工出的零件很可能出现装配干涉、运转卡滞的问题；同时铸件的拔模斜度、铸造圆角也需要在建模时提前考虑，避免后续工艺加工时出现无法脱模、应力集中开裂的问题。
