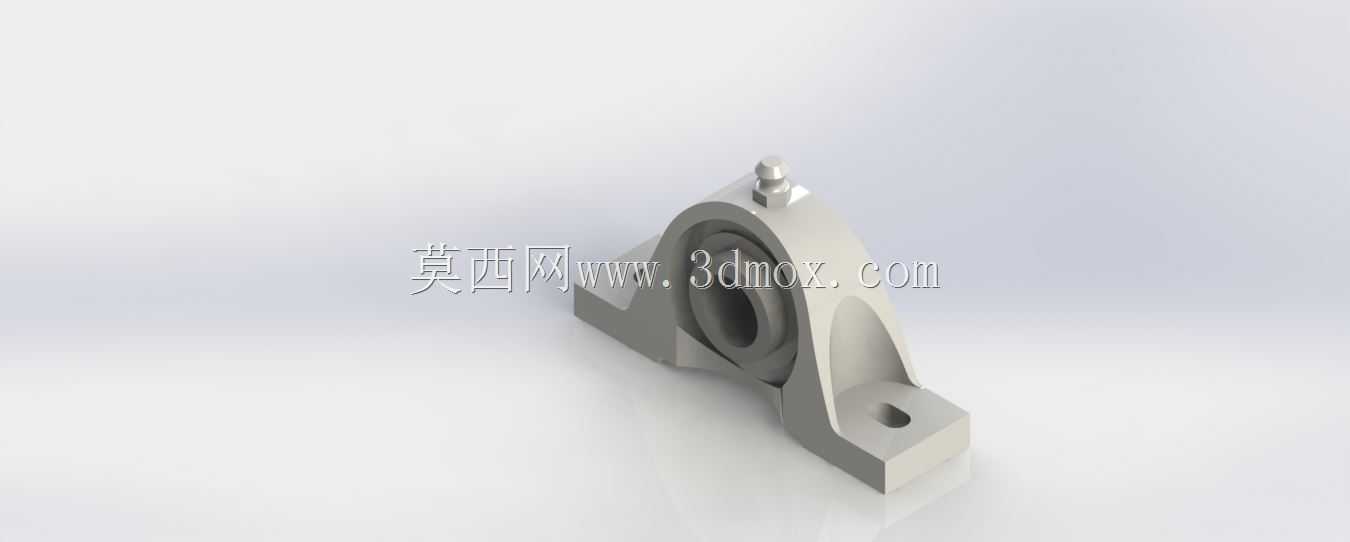

一英寸轴径铸铁立式带座滚珠轴承

　　这类带座滚珠轴承常被用在轻工输送线、小型农用机具、食品加工辅机这类对安装便捷性有要求的传动场景里，不需要额外加工复杂的轴承安装孔位，直接通过底座的两个安装孔就能把支撑单元固定在设备机架上，大幅缩短现场装配的调整周期。从结构设计逻辑来看，它把滚动轴承的回转支撑功能和铸铁座的刚性承载功能整合为一体，轴承外圈和座体内孔采用过盈配合压装，避免运转过程中轴承外圈跟转出现的磨损旷量，内孔适配一英寸直径的光轴，顶部的紧定螺钉可以直接顶在轴的表面，实现轴与轴承内圈的周向固定，不需要额外加工轴肩、卡簧槽这类定位结构，对小负载传动的轴系适配性很强。

　　从安装边界来看，底座的两个安装孔为长圆形设计，允许安装时在一定范围内调整中心距，抵消机架加工时的孔位误差，两个安装孔的中心距、底座的总高度、轴承内孔中心到底座安装面的高度都经过标准化匹配，替换同规格产品时不需要改动原有机架的安装结构。铸铁材质的底座具备足够的刚性，能够承受径向载荷为主的传动受力，同时可以抵消一部分轴系运转带来的振动，避免振动直接传递到机架上引发整机共振。

　　在实际选型应用中，这类轴承单元适合转速不超过每分钟三千转、径向载荷在额定承载范围内的水平或小倾角轴系支撑，比如小型皮带输送机的辊筒两端支撑、小型风机的叶轮轴支撑、包装设备的送料辊支撑都能见到这类结构。设计建模时需要重点关注几个配合面的公差：轴承内孔与轴的配合选用间隙配合方便装配，靠紧定螺钉实现锁止，轴承外圈与座体孔的过盈量要控制在合理范围，过盈量太大会挤压轴承外圈导致滚动体运转卡滞，过盈量太小则会出现外圈跑圈的问题。另外底座的安装面要做平面度要求，避免安装时底座受力不均导致座体开裂，轴承两侧的密封结构在建模时也要保留，能够阻挡日常运转中的粉尘、碎屑进入轴承滚道，延长轴承的实际使用寿命。

　　不同于分体式轴承与轴承座的组合，这种一体式单元在出厂时已经预填了润滑脂，装配时不需要额外加注润滑脂就能直接使用，后期维护只需要定期通过注油嘴补充润滑脂即可，维护门槛很低，非常适合非精密传动的通用机械设备使用，在很多中小型设备的改造、维修场景中，这种标准化的带座轴承也是替换成本最低、适配性最广的支撑部件。
