bowex65flepa型内齿联接盘结构设计

　　在重载传动系统的轴系联接场景中，这类内齿结构的联接件是保障扭矩传递稳定性的核心部件，常见于冶金设备辊道传动、港口起重机构的行走驱动、大型风机的主轴联接等需要补偿两轴相对偏移的工况中，相比刚性联轴器，齿式联接结构可在两轴存在径向、角向或轴向偏移时依旧保持平稳的扭矩传递，避免轴系因安装对中误差或运行形变产生额外的附加载荷，延长轴承与轴件的使用寿命。

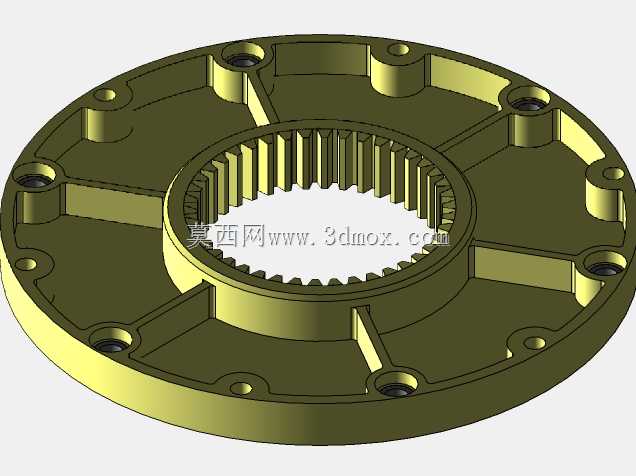

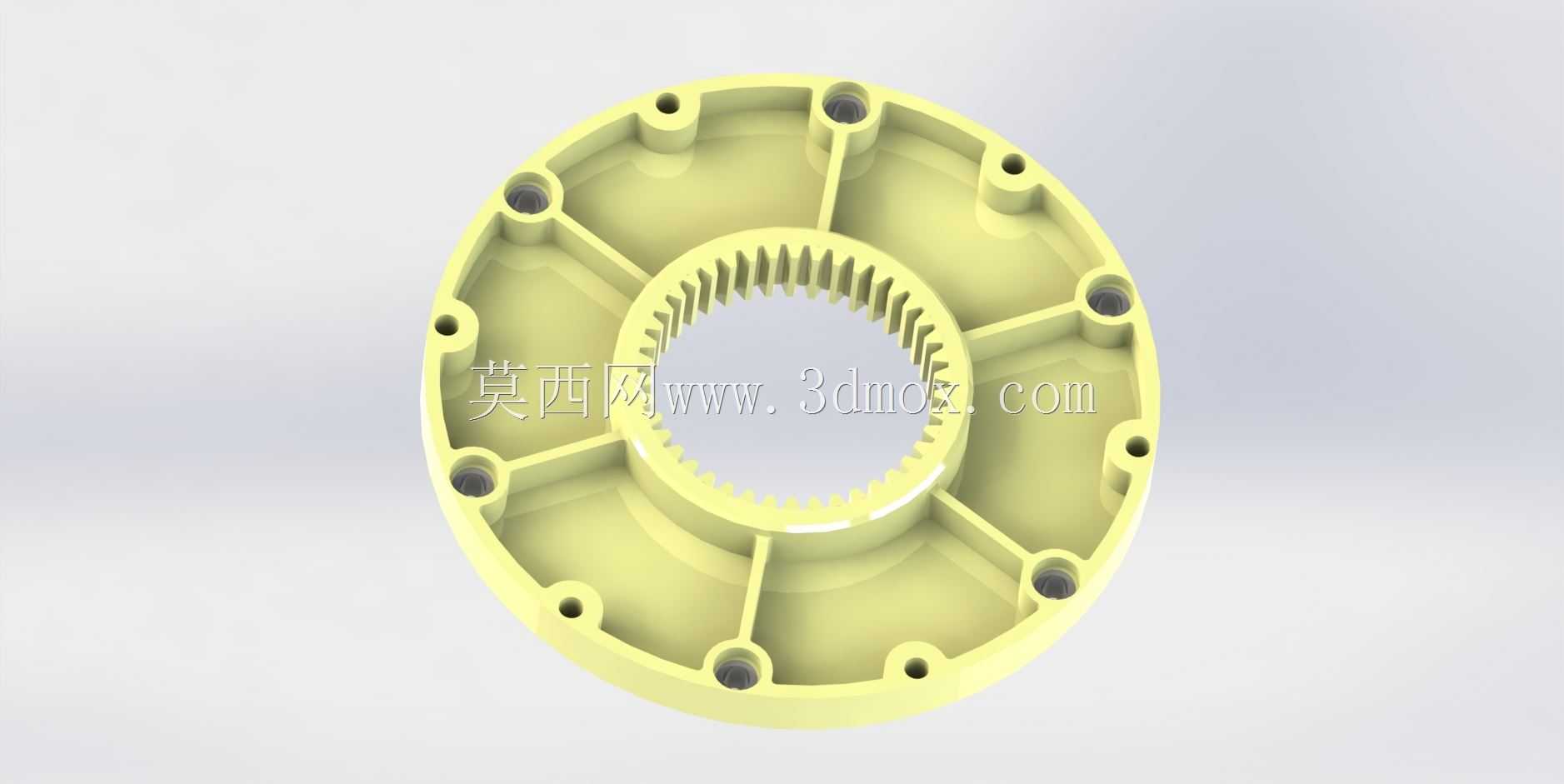

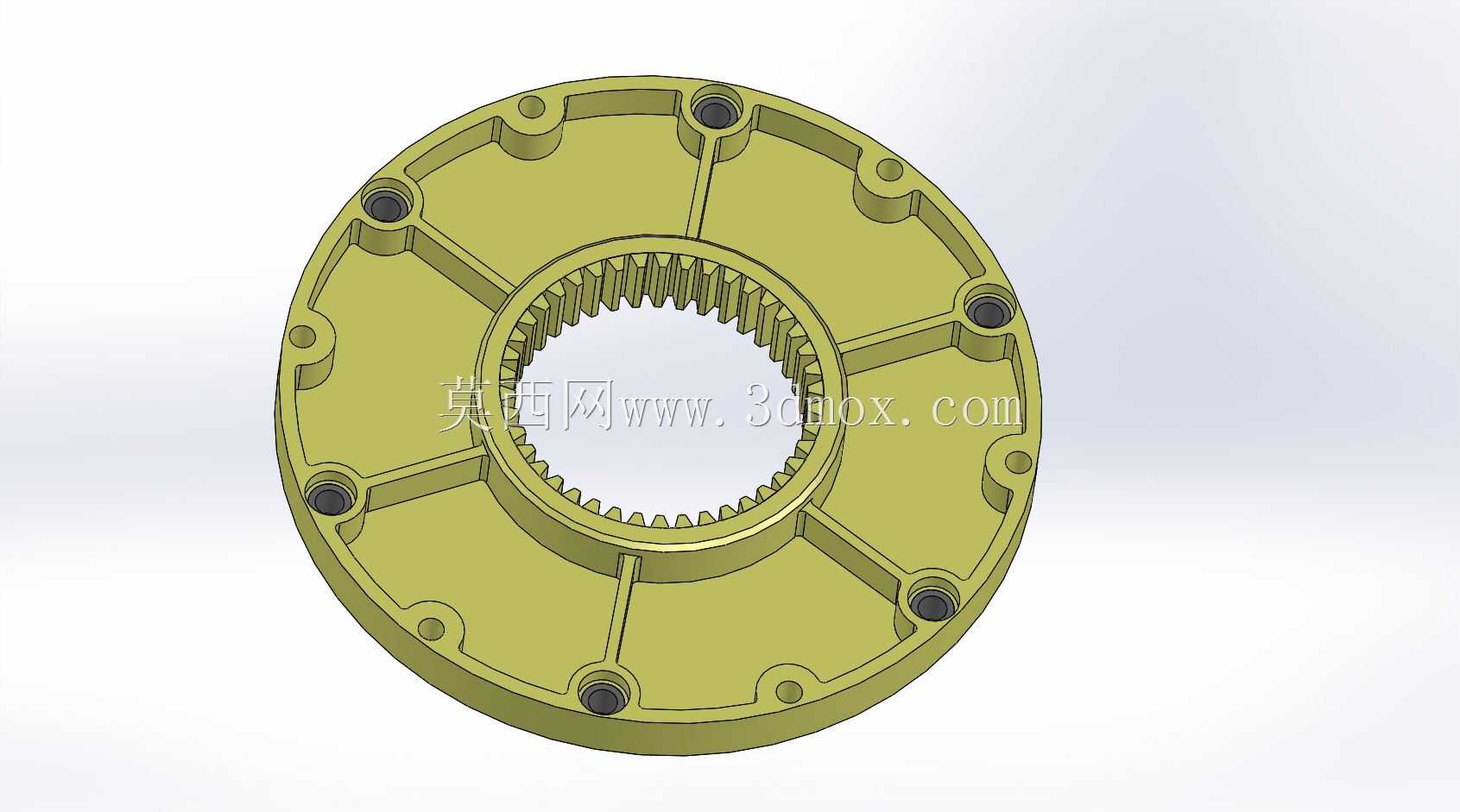

　　该结构为标准bowex系列鼓形齿联轴器的内齿法兰半体，设计时首先匹配对应规格的外齿轴套齿形参数，采用42齿的渐开线内齿结构，齿侧预留合理的啮合间隙，既保证啮合时的接触面积足够传递额定扭矩，也能给轴系偏移留出足够的补偿余量，齿部做鼓形修形处理，可降低角向偏移时的齿面应力集中，避免齿端出现偏磨、点蚀的失效问题。整体外径控制在263mm，法兰端沿周向均匀布置12个安装通孔，孔位分布严格遵循对应规格的安装尺寸标准，安装时可通过螺栓与配套的从动端法兰刚性锁紧，实现扭矩从主动轴到从动部件的稳定传递。

　　结构设计上采用辐条式加强筋布局，在内齿圈外壁与法兰外缘之间设置均匀分布的径向加强筋，在保证整体结构刚性、满足大扭矩传递下的形变控制要求的同时，尽可能削减了零件的整体重量，减少转动惯量对传动系统动态响应的影响，也降低了生产环节的材料消耗。内齿圈的齿宽参数匹配外齿套的啮合长度，保证在允许的轴向窜动范围内，内外齿始终保持足够的啮合长度，不会出现脱齿、啮合面积不足的问题。法兰端面的安装孔做沉孔处理，可容纳螺栓头部，避免安装后螺栓突出法兰端面干涉其他周边部件，安装孔的位置度公差严格控制在通用机械传动件的标准范围内，保证现场安装时无需额外修配即可完成对位装配。

　　从实际应用的选型角度看，这类内齿法兰半体可适配同规格的bowex系列外齿轴套，根据实际工况的扭矩需求、轴系偏移量、运行转速等参数选择对应的材质与热处理工艺，常规工况下采用中碳钢调质处理即可满足强度要求，重载冲击工况下可选用合金结构钢并对齿面做淬火处理，提升齿面的耐磨性能与接触疲劳强度，结构的密封槽位预留也可适配不同的密封方案，满足有防尘、防油污泄漏要求的应用场景。
