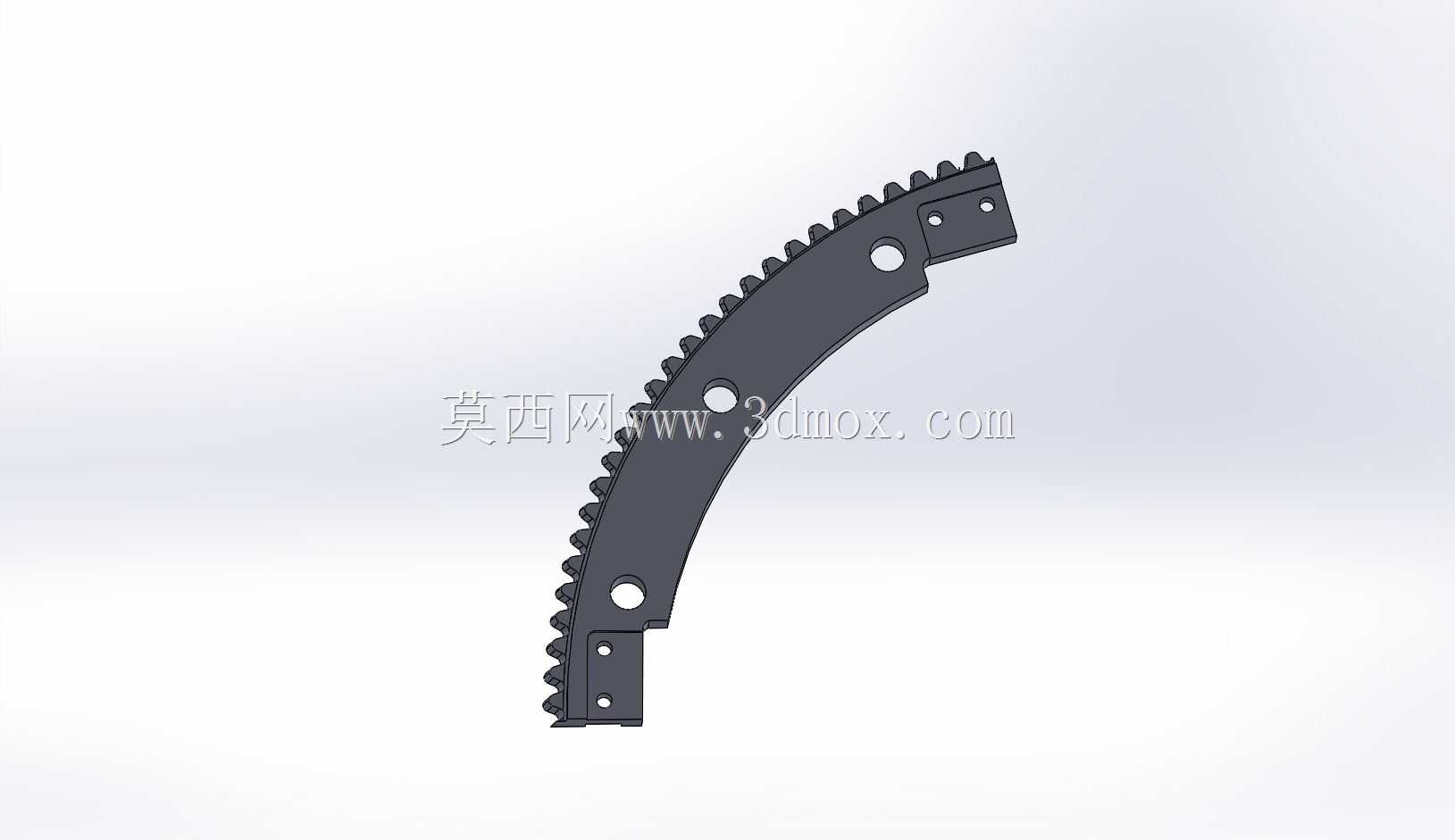

家禽屠宰通风钻孔装置弧形齿扇

　　在规模化家禽屠宰加工的生产线中，通风钻孔工序是保障禽体处理过程通风顺畅、后续加工工序稳定推进的关键环节，这类弧形齿扇正是该类专用钻孔设备上的核心传动执行构件，区别于常规整周传动的齿轮结构，该零件采用扇形分段式结构设计，完全匹配设备上摆臂类执行机构的往复摆动行程需求，无需多余的整周轮体结构，能在有限的安装空间内完成精准的间歇式传动动作。从实际应用场景来看，该齿扇安装在通风钻孔装置的摆臂驱动端，工作过程中与配套的小模数圆柱齿轮啮合，将驱动端的旋转运动转化为摆臂的定角度往复摆动，带动钻孔执行端完成对禽体对应部位的精准钻孔作业，啮合过程中齿部的受力分布经过反复校核，每一个轮齿的齿廓曲线都按照渐开线齿形标准修形，

　　避免往复摆动换向时出现齿侧间隙过大导致的冲击、卡顿问题，保障钻孔位置的一致性，降低加工过程中的次品率。设计阶段优先考虑了屠宰作业环境的特殊性，零件基体上预留的多个安装孔位按照不同的安装基准做了位置度公差约束，既可以适配不同规格的摆臂连接座，也能在长期接触潮湿、带轻微腐蚀性的屠宰车间环境时，保证连接位置不会因为应力集中出现开裂、变形问题；齿扇的弧形曲率半径完全匹配摆臂的摆动回转半径，轮齿分布的弧长刚好覆盖设备所需的最大摆动角度，没有多余的无效齿段，在满足传动行程要求的前提下尽可能压缩零件自身重量，降低驱动端的负载损耗。零件的安装边界做了明确的限位结构设计，端部的两个定位凸台与摆臂上的定位槽精准配合，安装时无需反复调整啮合间隙，

　　能大幅缩短设备装配和后期维护的换件时间；齿根位置做了圆角过渡处理，避免长期交变载荷作用下出现齿根断裂的疲劳失效问题，零件的厚度方向尺寸经过载荷验算，既能承受钻孔作业时的反向切削冲击力，也不会因为过厚导致整体结构笨重，适配屠宰生产线快节奏、连续化的作业需求。不同于通用传动齿轮的设计逻辑，该齿扇的非啮合侧做了平面化处理，不需要加工多余的轮齿结构，加工过程中可以减少不必要的切削工序，降低零件的制造成本，同时非啮合侧的平面结构还可以作为行程触发挡块的安装基准，配合设备上的位置传感器实现摆动行程的精准限位，不需要额外加装独立的行程挡块，进一步简化了设备的整体结构。
