内齿圈带滚花外圆传动零件结构设计

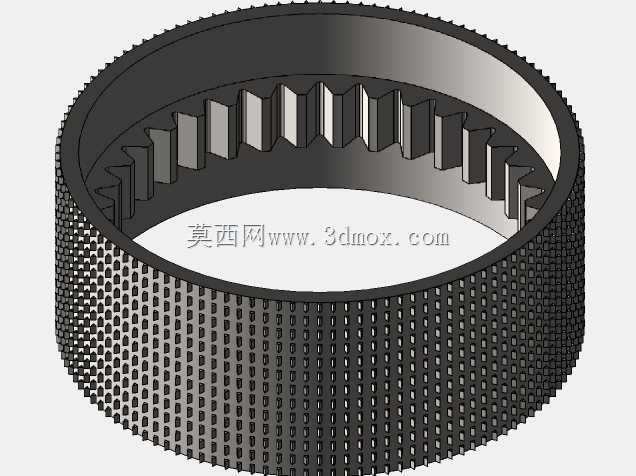

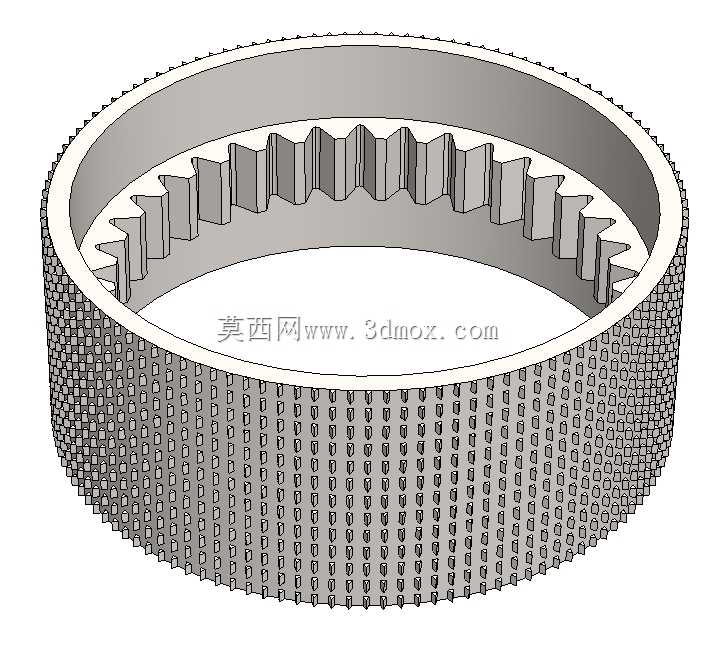

　　该零件属于行星传动系统的核心内啮合构件，常配套应用于行星减速机、小型伺服传动模组、精密回转工作台的减速单元中，在传动链路里承担与行星轮外啮合、传递扭矩同时作为固定或输出回转构件的作用。外圆表面设计的网纹滚花结构，并非装饰用途，主要用于装配环节增大摩擦力，方便过盈压装时的夹持定位，也可在部分需要手动微调回转的手动调节机构中，增大手指接触摩擦力实现无工具微调操作，避免光滑外圆施力打滑的问题。从结构设计逻辑来看，内齿采用渐开线齿形，齿向沿零件轴向贯通，齿根与内孔壁平滑过渡，避免应力集中在齿根位置引发疲劳断裂，齿顶与齿根的径向间隙按照常规内啮合传动的标准间隙预留，保证行星轮啮合时不会出现齿顶干涉。零件整体为薄壁环形结构，

　　设计时需要重点考虑壁厚的均匀性，外圆圆周的壁厚保持一致，避免热处理或加工过程中出现椭圆变形，导致内齿齿圈径向跳动超差，影响传动平稳性。安装边界方面，该零件的外圆为装配基准面，通常采用H7/p6的过盈配合压入传动壳体的内孔中，轴向依靠台阶端面定位，不需要额外的键连接，依靠过盈配合的抱紧力传递扭矩，因此外圆的圆柱度公差、端面与内齿轴线的垂直度公差都有较高要求，避免装配后齿圈偏斜引发啮合噪音、齿面偏磨。内齿的加工通常采用插齿工艺完成，外圆滚花在车削工序中直接滚压成型，不需要后续二次加工，滚花的纹路深度控制在合理范围，既保证足够的摩擦力，又不会因为纹路过深导致外圆尺寸超差，影响装配过盈量。在实际选型适配时，需要匹配对应模数、齿数的行星轮，

　　确认内齿的变位系数与行星轮、太阳轮的变位系数匹配，保证啮合侧隙在合理区间，既不会因为侧隙过小出现卡滞，也不会因为侧隙过大导致传动回程超差，影响精密传动场景下的定位精度。这类薄壁内齿圈在设计时还需要考虑材料的热处理工艺，通常采用调质后表面高频淬火的工艺，保证齿面硬度满足耐磨要求，同时芯部保持足够韧性，承受冲击载荷时不会出现脆断，外圆滚花位置不需要淬火，避免滚花纹路处出现淬火裂纹。
