轮胎橡胶字符冲压旋转冲头结构设计

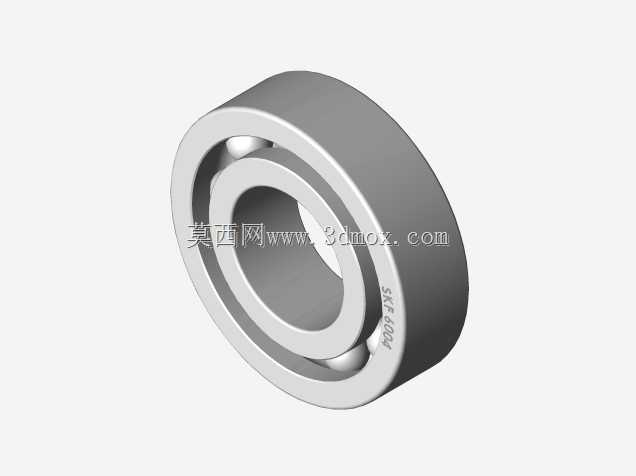

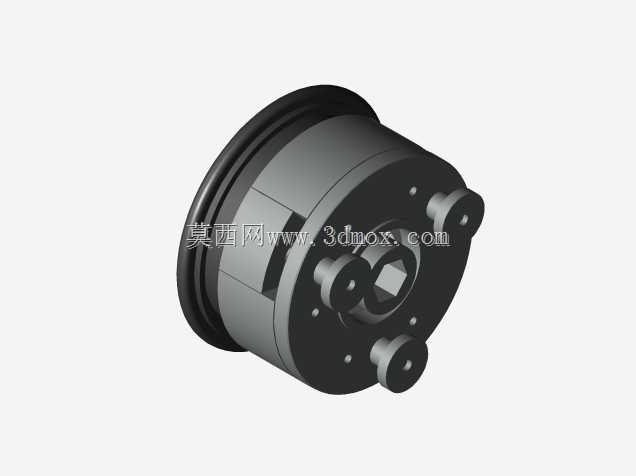

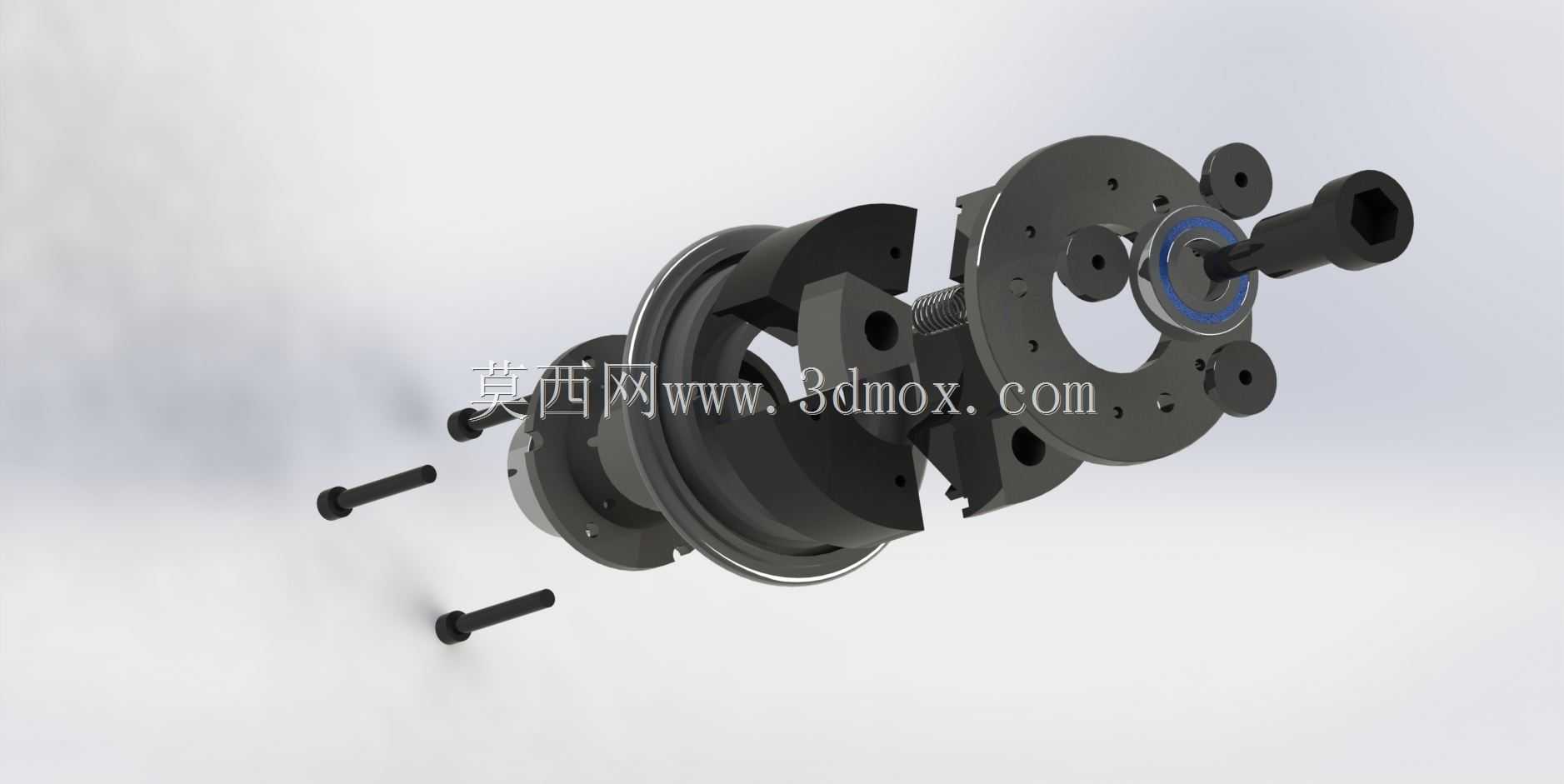

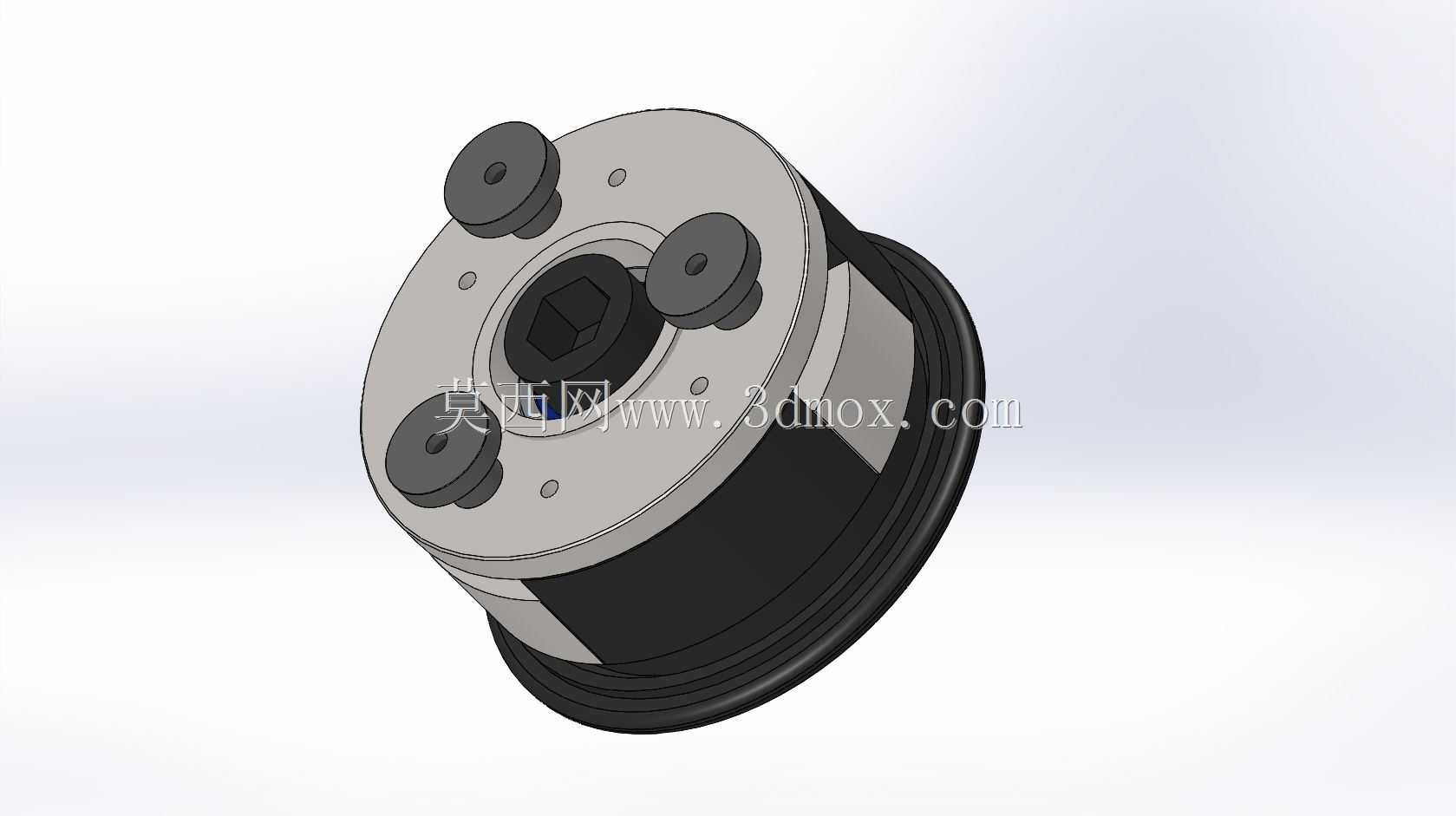

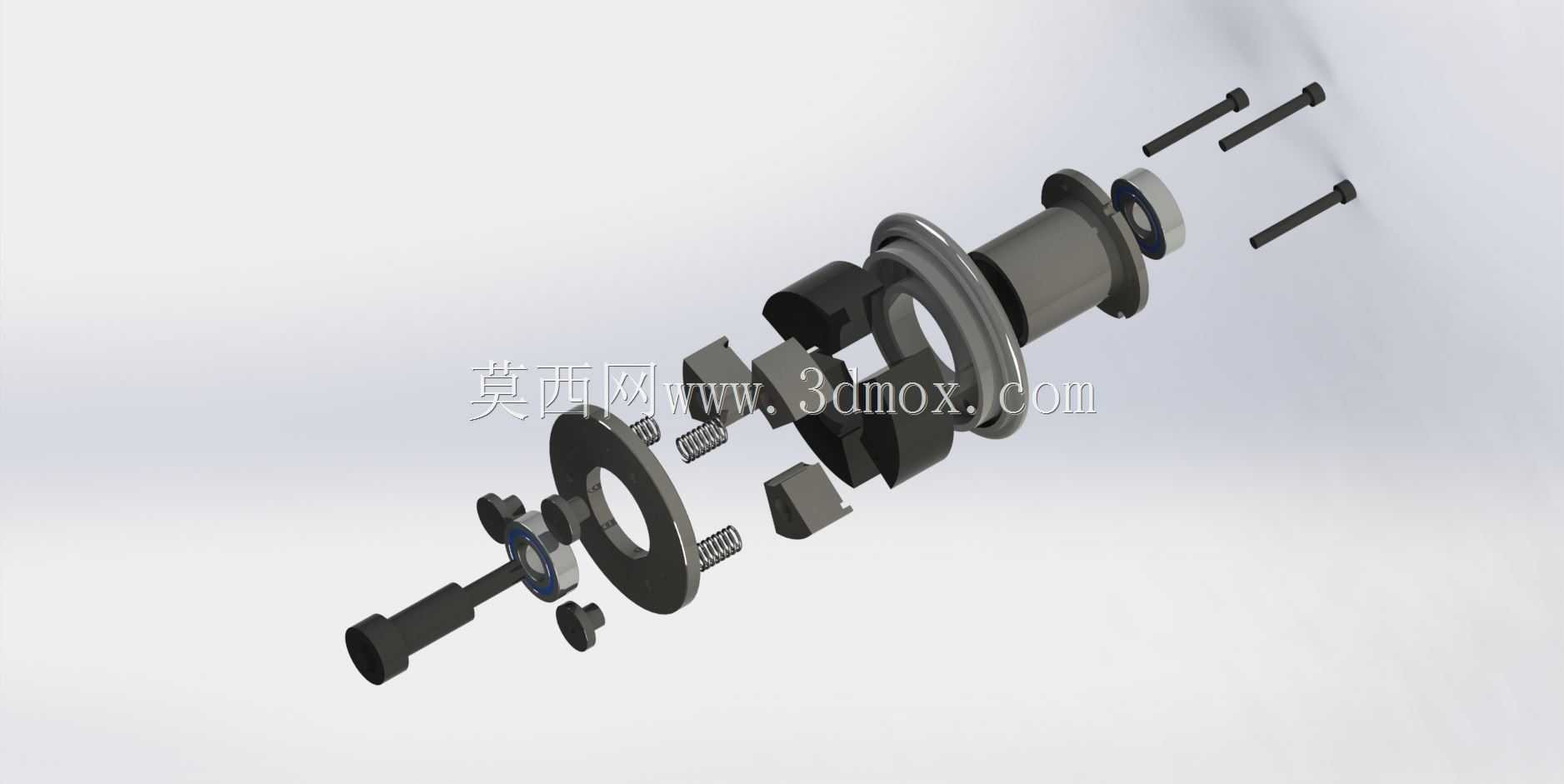

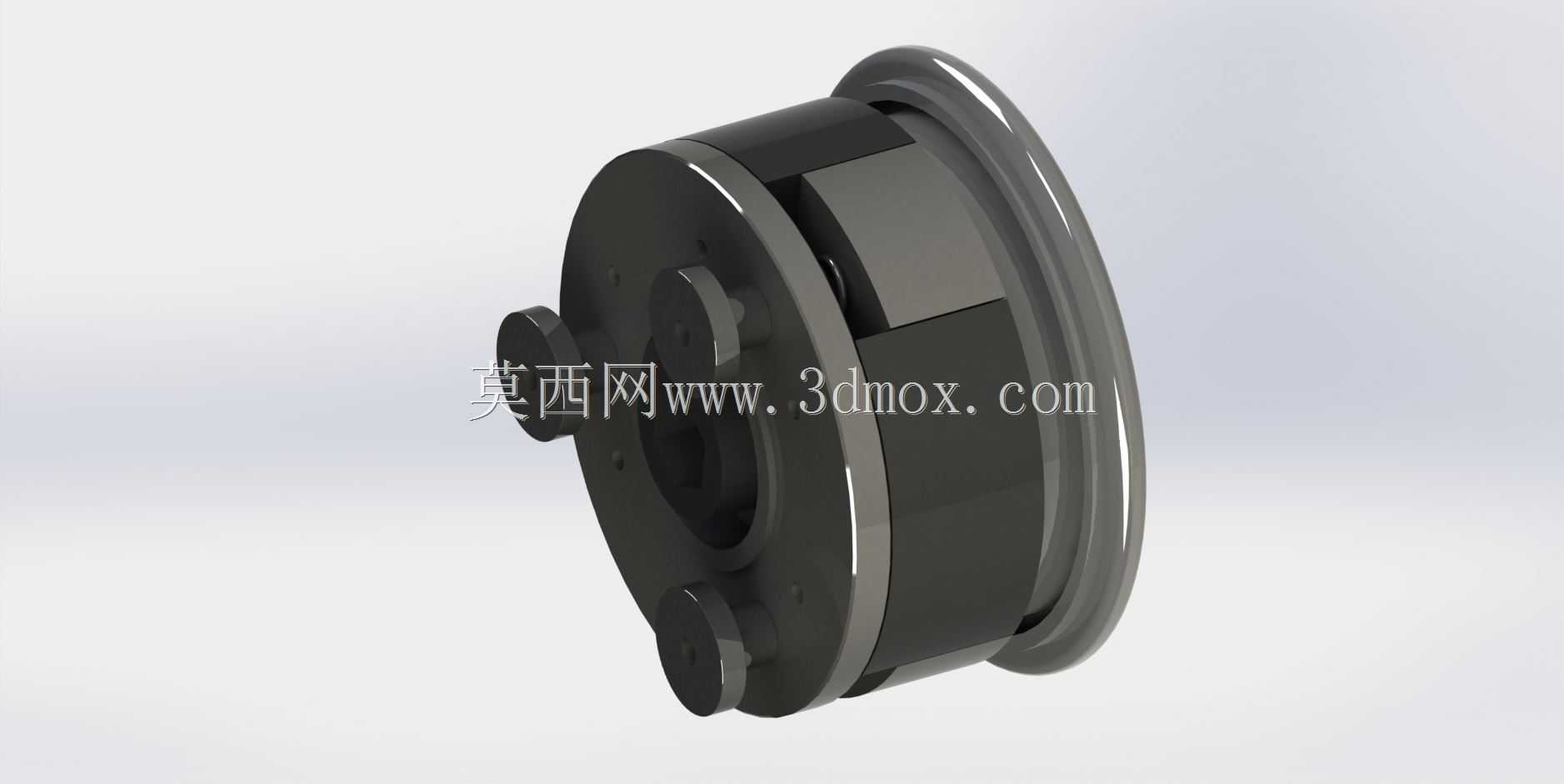

　　在轮胎生产的硫化前工序环节，胎侧规格标识、生产批次、合规字符的压印作业，长期依赖固定式冲头完成单字符冲压，换型效率低、字符对位偏差率高，这套旋转冲头结构正是针对该场景的痛点完成的结构优化设计。整套组件采用同轴分层装配逻辑，核心冲头座沿中心主轴做周向分度旋转，可一次性预装多组不同字符的冲压镶块，作业时无需反复拆装更换冲头，仅通过旋转分度定位即可切换待压印字符，适配轮胎生产线上多规格混线生产的节拍要求。从结构组成来看，中心主轴承担整个冲头组件的定位与扭矩传递功能，轴肩位置设置限位台阶，控制冲头座的轴向窜动量在0.02mm以内，避免压印深度不均的问题；周向分布的字符镶块采用快装式卡槽结构，单块镶块的更换时间不超过30秒，

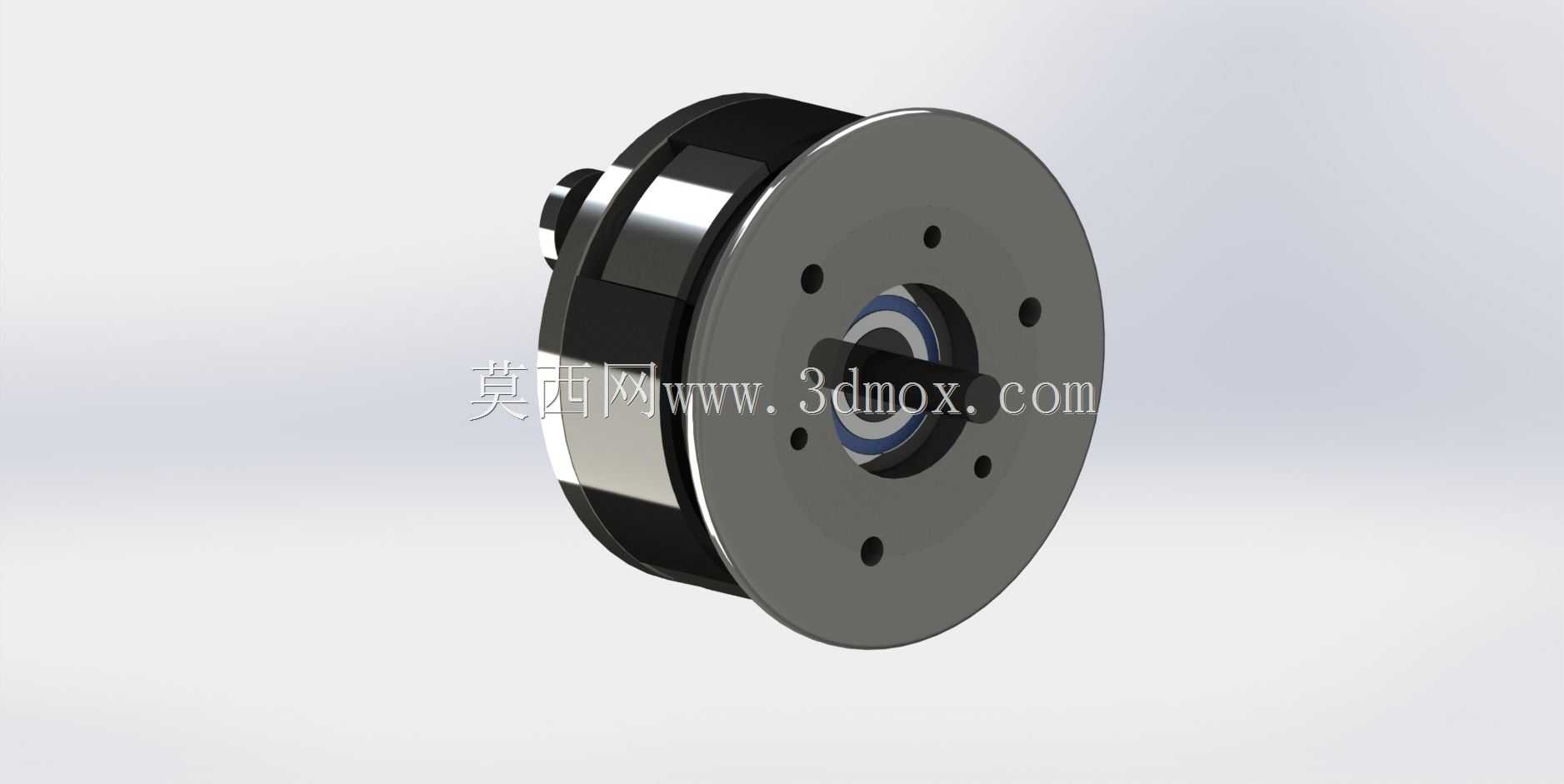

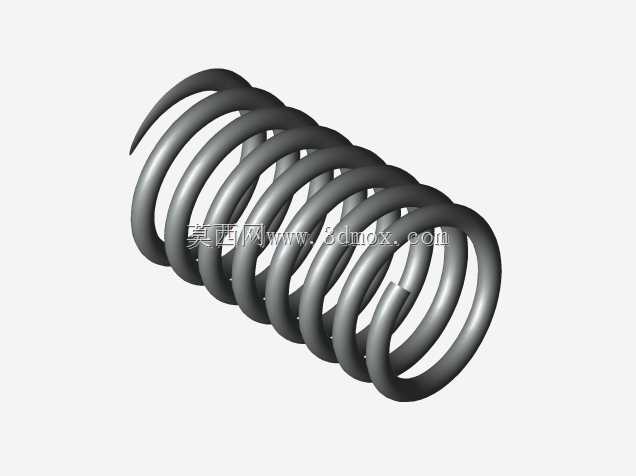

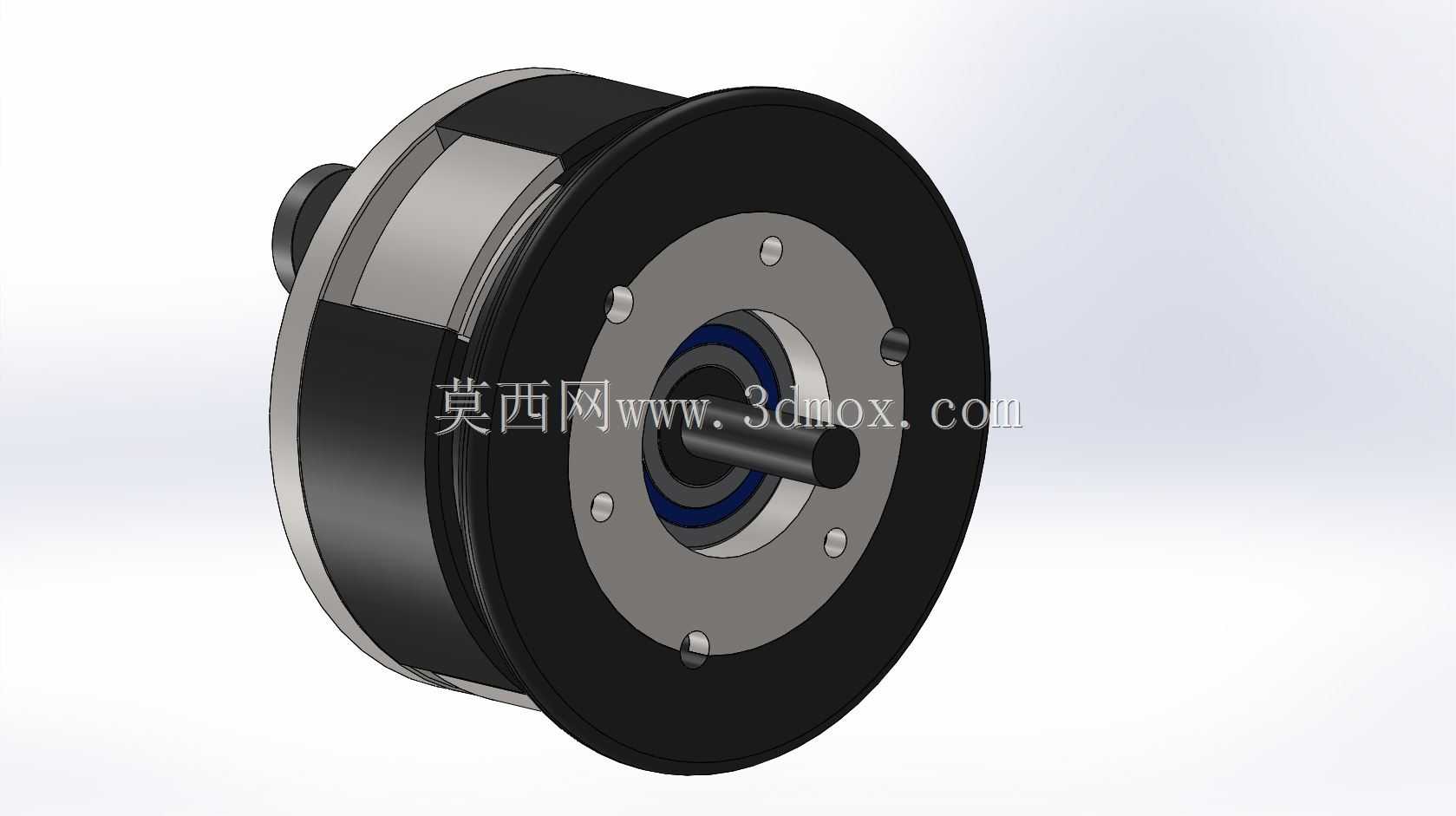

　　镶块冲压端面做硬质合金堆焊处理，硬度达到HRC62以上，可承受橡胶冲压过程中反复的冲击载荷，同时减少橡胶粘连对冲压面的污染。两侧的锁紧螺栓组件沿主轴对称分布，预紧后可消除冲头座与主轴之间的配合间隙，保证旋转分度后的重复定位精度控制在±0.015mm，压印出的字符边缘清晰度满足轮胎行业标识的质检要求。复位弹簧嵌套在每个字符镶块的尾部，冲压完成后可带动镶块快速回位，避免冲头抬升时带起未完全定型的橡胶坯料，减少胎侧缺胶、字符拖痕的不良品产生。从安装边界来看，整套冲头组件的最大外径为120mm，轴向总长度为185mm，可直接适配现有轮胎硫化机的冲压工装安装位，无需对原有设备的安装法兰做额外改造；主轴端部的连接轴径设计为20mm标准尺寸，

　　与设备端的驱动轴采用平键连接，扭矩传递可靠，拆装维护便捷。设计过程中针对橡胶冲压的受力特性做了专门优化，冲头的冲压行程设置为8mm，既保证字符压入橡胶的深度达到1.2-1.5mm的工艺要求，又不会因冲压过深损伤胎侧的帘布层结构；旋转分度的定位槽采用锥形定位结构，每次旋转切换字符后可自动锁止，避免冲压过程中冲头移位导致的字符歪斜。整套结构没有复杂的传动部件，日常维护仅需定期对主轴配合面加注润滑脂、检查锁紧螺栓的预紧力即可，适配轮胎制造车间高负荷、连续化的生产作业环境，相比传统单字符固定式冲头，换型效率提升70%以上，字符压印的不良率可降低至0.3%以内。
