山猫滑移装载机带法兰花键半轴结构

　　这款带法兰的花键半轴，主要配套山猫系列滑移装载机的驱动轮端传动链路，是行走系统里承担扭矩传递、轮端定位的核心受力部件。从实际工况来看，滑移装载机常年在狭小场地作业，频繁完成转向、铲掘、重载行进动作，半轴需要持续承受交变扭矩、轮端径向冲击载荷，还有作业时地面传来的不规则振动，因此结构设计上完全围绕重载、抗冲击的需求展开。

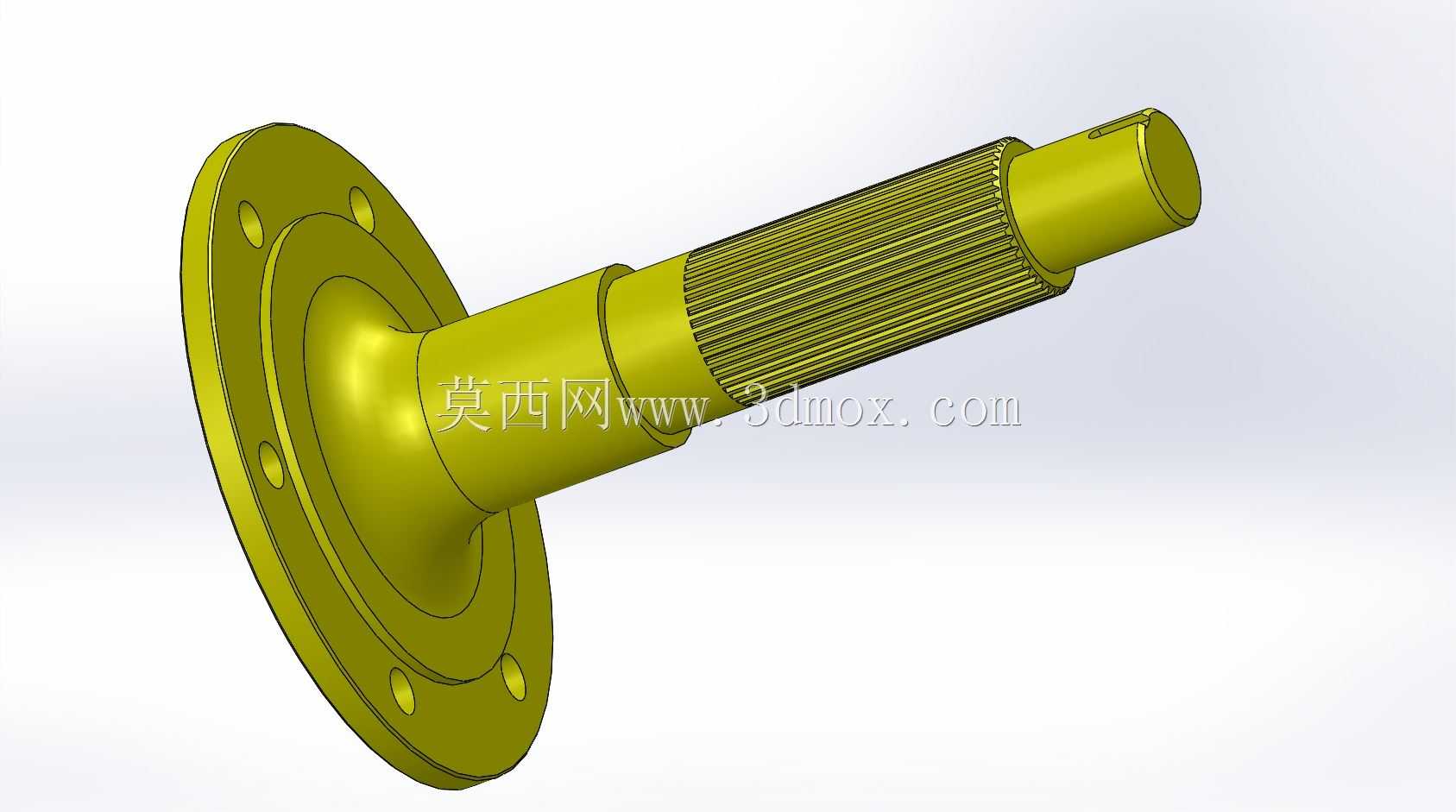

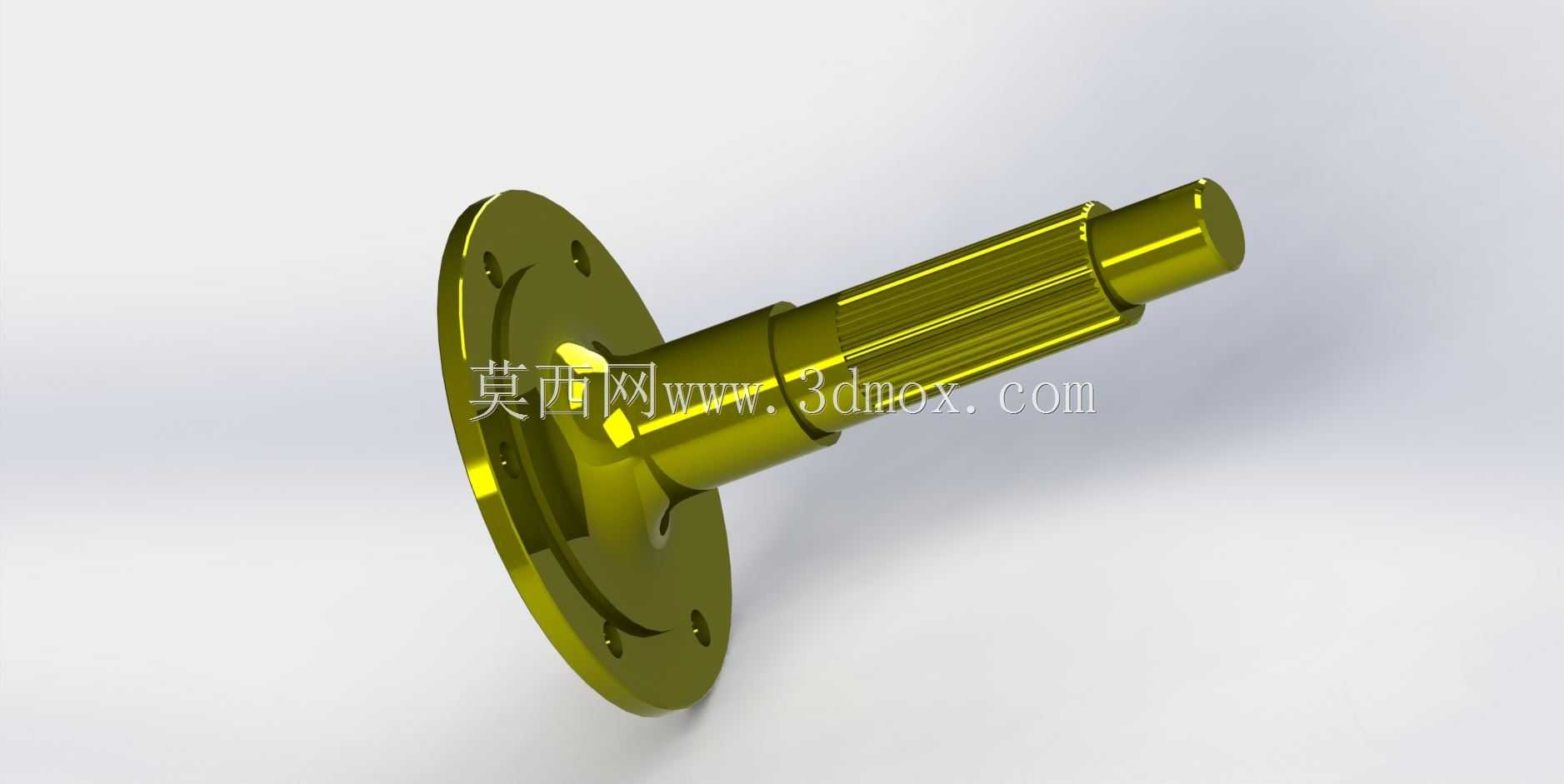

　　轴体采用一体化锻造成型的结构思路，没有多余的拼接焊缝，从根源上避免应力集中带来的断裂风险。一端的连接法兰采用圆盘式结构，沿法兰圆周均匀分布多个安装通孔，孔位精度严格匹配轮边减速器或者轮毂的安装定位基准，安装时通过螺栓穿过通孔完成刚性连接，法兰与轴身衔接位置做了大圆弧过渡处理，能有效分散作业时法兰根部承受的弯曲应力，避免长期交变载荷下出现根部开裂的问题。

　　轴身中段设计有渐开线外花键结构，花键齿的齿形参数匹配差速器端的内花键套，多齿啮合的结构相比普通平键连接，能承载更大的传递扭矩，同时花键配合的导向性更好，装配时能顺利完成轴与传动套的对中，作业过程中也能抵消部分轴向窜动带来的磨损。花键段靠近法兰的位置设计有轴肩定位结构，装配时可以直接抵靠传动部件的端面，精准控制轴的轴向安装位置，不需要额外加装调整垫片来确定装配间隙，能大幅提升现场装配的效率。

　　轴的另一端是光轴定位段，直径略小于花键大径，表面做了高精度磨削处理，用来配合轮毂内的轴承内圈，这个位置的圆柱度、表面粗糙度直接影响轴承的运转精度，设计时严格控制了该段的同轴度公差，保证轴转动时不会出现偏摆，减少轴承的异常磨损。从安装边界来看，法兰端面到轴端的总长度、法兰外径、各轴段的直径差都严格适配山猫滑移装载机的轮边腔体空间，不会和周边的制动部件、轮毂壳体产生运动干涉，花键的有效啮合长度也经过扭矩校核，在设备最大额定载荷下作业时，花键齿面的接触应力仍在材料许用范围内，不会出现齿面压溃、打齿的故障。

　　日常维保场景中，这种一体化结构的半轴拆装也比较便捷，拆卸轮端螺栓后就可以将半轴从桥体中抽出，检查花键磨损情况、定位轴段的轴承配合间隙，不需要拆解整个驱动桥结构，能降低设备的维保时间成本。轴体整体的热处理工艺匹配重载工况，法兰和花键位置做了表面淬火处理，表层硬度满足耐磨需求，芯部保留足够的韧性来吸收冲击载荷，兼顾了耐磨和抗冲击的双重性能要求，适配滑移装载机在基建施工、厂区搬运、园林作业等多场景下的重载使用需求。
