螺纹式压力控制设备安全提升吊具

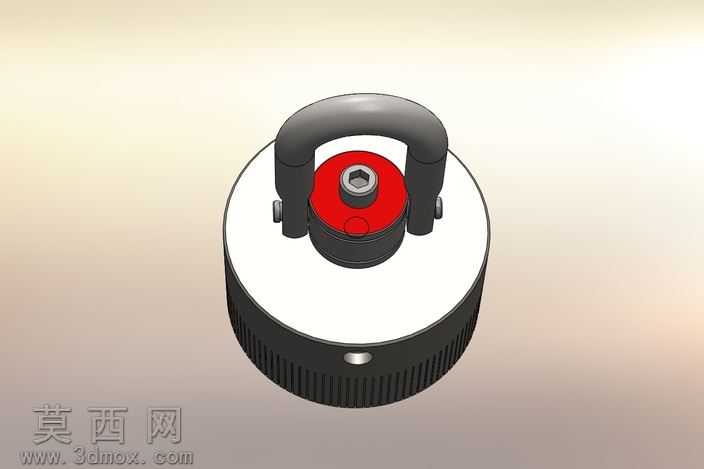

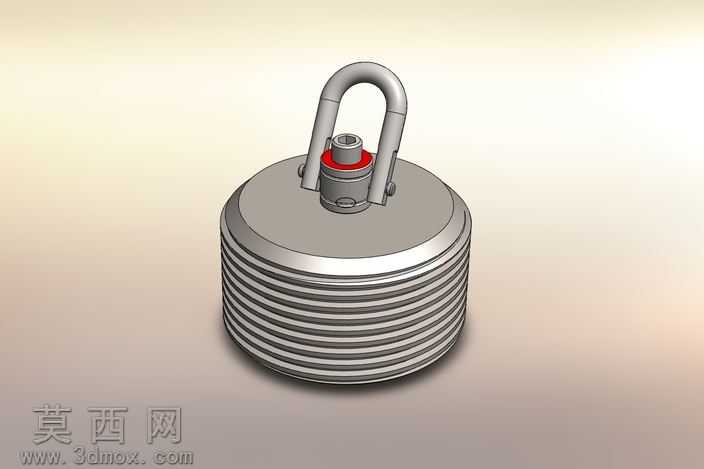

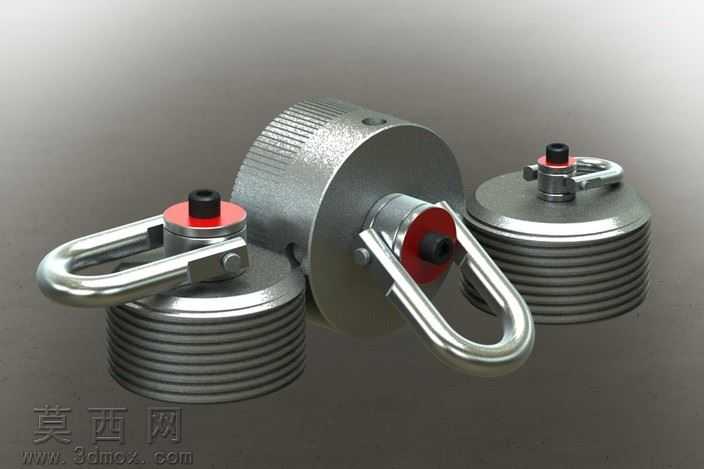

本作品为适配压力控制设备的螺纹连接式提升吊具三维模型，采用SolidWorks完成全参数化建模，建模过程中严格遵循机械设计公差规范，对每一处结构尺寸进行精准约束，确保模型可直接导出用于工程出图与生产参考。模型整体采用自上而下的装配设计思路，将构件拆分为带外螺纹的连接基座、旋转吊环销轴、密封限位压盖、顶部锁紧旋钮四个核心零件，各零件间的装配关系完全还原实际机械配合逻辑：螺纹基座采用标准4 3/4 ACME梯形螺纹建模，还原了梯形螺纹牙型角、螺距的真实参数，可与对应规格的有线阀门、立管等压力控制设备的内螺纹接口实现精准匹配；吊环部分采用锻造级金属结构建模，还原了吊环与基座间的销轴铰接结构，可实现吊环360度自由旋转，适配不同角度的起吊受力需求。材质渲染阶段，针对不同部件的实际应用材质进行了精细化材质参数调整：螺纹基座与吊环主体采用哑光镀锌金属材质，还原了五金冲压锻造件的细腻金属磨砂质感，表面添加了轻微的使用磨损纹理与环境反射效果，提升模型真实感；顶部密封压盖采用亮红色工程塑料材质，与金属主体形成鲜明视觉区分，还原了实际产品中密封件的材质特性；锁紧旋钮采用黑色硬质橡胶材质，添加了细微的防滑纹理，还原了旋钮的操作触感特征。结构设计上，该吊具摒弃了传统吊装作业中需要额外焊接吊耳、捆绑固定的繁琐流程，通过顶部螺纹直接旋入待提升压力设备的预留螺纹接口即可完成安装，顶部的锁紧旋钮可在螺纹旋紧后进行径向锁止，防止吊装过程中螺纹松脱引发安全隐患；铰接式吊环结构可自动适配起吊力的方向，避免螺纹连接处承受额外的弯曲应力，有效保护压力设备的接口结构。建模过程中对所有零件的倒角、圆角、退刀槽等工艺结构进行了完整还原，没有遗漏任何生产加工所需的细节特征，装配体完成后添加了全局干涉检查，确认所有运动部件无结构干涉，吊环旋转、旋钮锁止的动作均可在软件中实现动态模拟，可用于吊装作业方案演示、产品宣传效果图制作、五金配件产品开发参考等场景。
