三角星型铸造连接固定支架结构

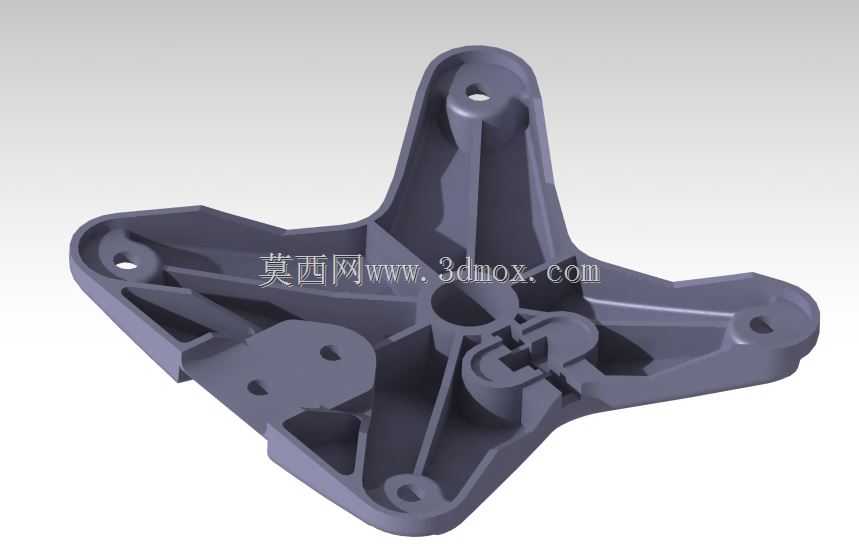

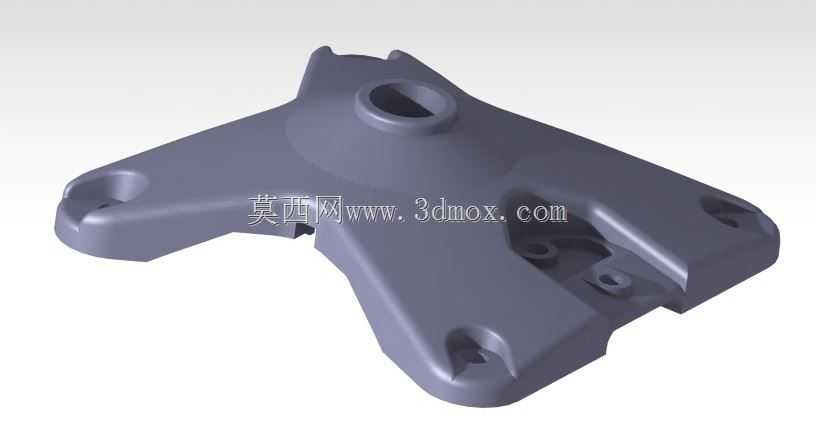

　　该三角构型的铸造承重支架，多用于中小型机电设备、户外监测装置或轻型工业操作台的底部支撑连接场景，作为设备主体与安装基面之间的传力构件，承担整机静载荷传递、运行振动缓冲以及安装定位约束的核心作用，在户外光伏追踪支架辅件、小型工业风机底座、便携检测设备支撑脚等场景中均有同类结构的应用。从结构设计逻辑来看，采用三臂向外辐射的对称构型，相比传统四脚支座能够在同等耗材用量下获得更宽的支撑跨距，三个安装端点形成的稳定三角形支撑面，可有效规避安装基面轻微不平整带来的支撑虚位问题，降低对安装基面平面度的加工要求。每个支臂末端均设计有带沉台的通孔安装位，沉台结构可容纳螺栓头部，避免螺栓突出支架表面影响设备主体的贴合安装，

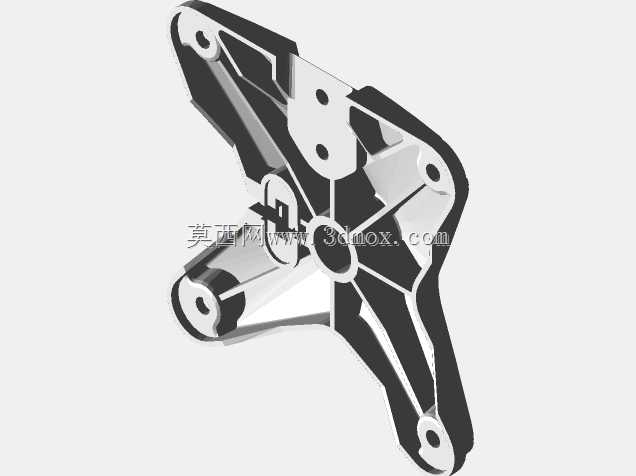

　　通孔周边做了局部加厚的凸台处理，抵消螺栓锁紧时的局部压应力，防止铸造件在长期锁紧应力下出现微裂纹。支臂之间采用渐变式的加强筋结构连接，筋条走向完全匹配支架受力时的应力传递路径，从中心安装区域向三个支臂末端平滑过渡，既避免了直角连接处的应力集中问题，也通过筋条的合理排布减少了铸造过程中的壁厚差，降低铸件冷却时出现缩孔、变形的概率。中心区域的异形卡槽结构，用于与设备主体底部的定位凸台快速嵌合，安装时可先通过卡槽完成预定位，无需人工持续托举设备即可进行螺栓锁紧作业，大幅提升现场装配效率。从安装边界来看，三个安装孔的中心距适配市面主流的中小型设备底部安装尺寸，支臂边缘做了圆弧倒角处理，既避免安装过程中锐边划伤操作人员，

　　也减少铸件边角处的应力集中。整个支架的壁厚采用均匀化设计，所有转角位置均设置了铸造圆角，适配砂型铸造的工艺要求，无需额外的抽芯结构即可完成铸造成型，后期仅需对安装面、孔位进行少量机加工即可满足装配精度要求，兼顾了结构强度与制造成本的平衡。在实际选型应用中，该类支架可根据承载需求选用铸铁或铸铝材质，铸铝版本适用于对重量有要求的便携设备场景，铸铁版本则适用于重载、有持续振动的工业固定设备场景，结构本身的构型无需大幅修改即可通过调整壁厚适配不同载荷等级的使用需求。
