锁具成型用压铸模具结构设计方案

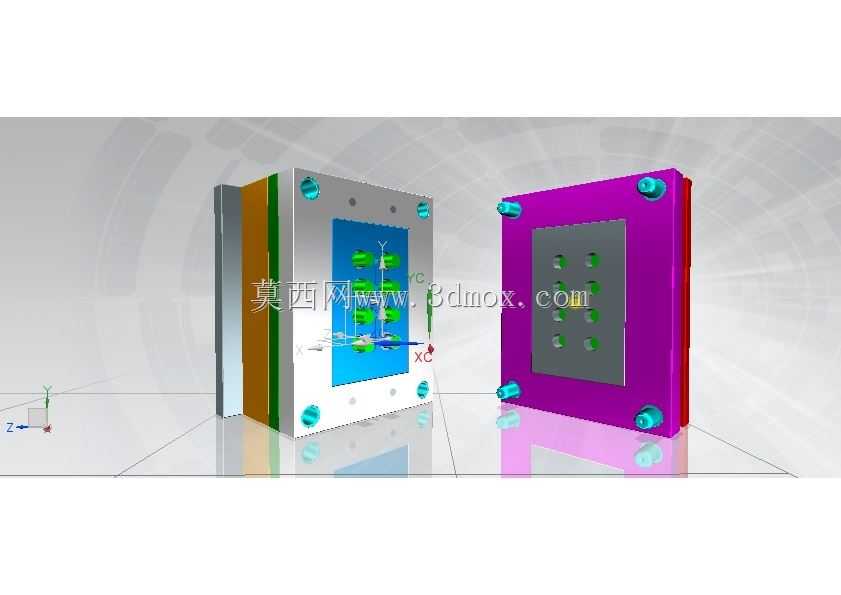

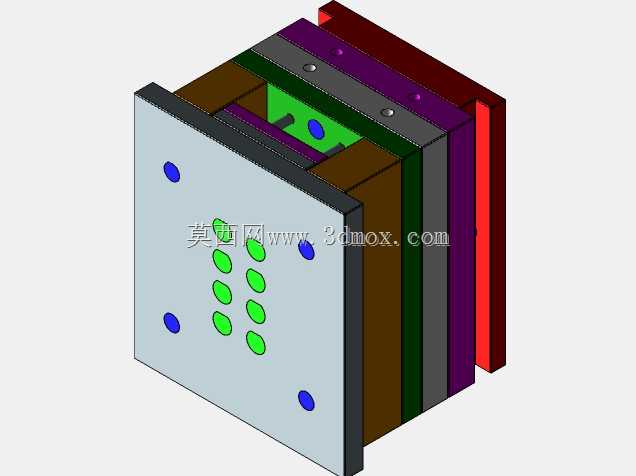

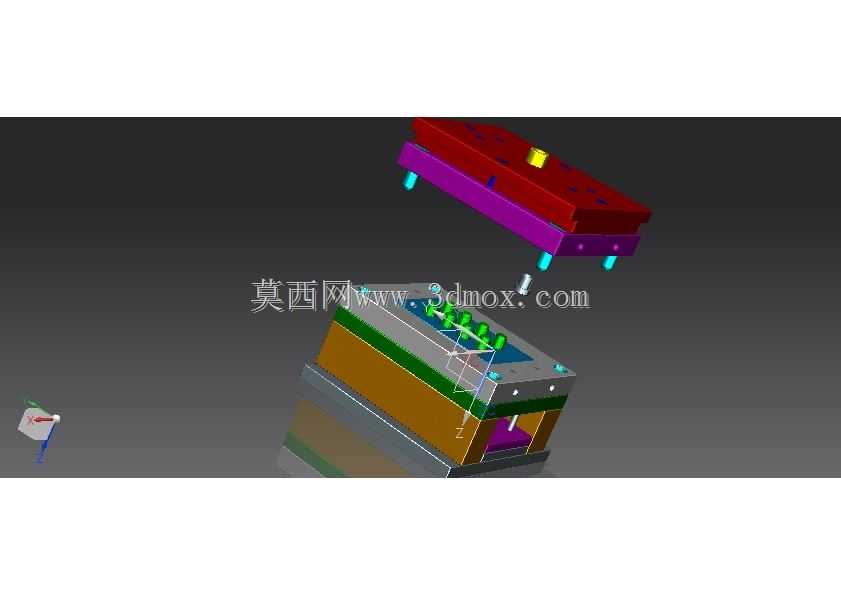

　　这套压铸模具主要面向民用锁具金属零部件的高压铸造成型工序，适配锌合金、铝合金等常用锁具壳体材料的批量生产场景，在锁具制造生产线中承担金属液充型、保压冷却、成型脱模的核心工装功能。从结构布局来看，模具采用定模动模对合的经典两板模架构，定模侧设置浇口套与压铸机射嘴对接，内置分流锥将高速射入的金属液均匀分流至各个型腔区域，避免局部卷气、冷隔等压铸常见缺陷；动模侧设置顶出机构，开模后通过顶杆将成型完成的锁具零件平稳顶出，防止零件变形卡滞。模具四周均匀布置六组导柱导套结构，合模过程中提供精准导向，保证定动模型腔的同轴度误差控制在0.02mm以内，避免合模错位导致的零件飞边、尺寸超差问题，导柱端部做圆弧倒角处理，合模时可自动修正微小位置偏差，

　　降低合模卡滞风险。型腔区域根据锁具零件的外形特征做分体镶块设计，易磨损的成型部位采用耐热模具钢单独镶拼，磨损后可快速更换镶块，无需整体报废模架，大幅降低生产维护成本；镶块与模框的配合采用H7/m6过渡配合，保证装配精度的同时兼顾拆装便捷性，冷却水道围绕型腔均匀排布，通过循环冷却介质将成型区域温度稳定控制在工艺要求区间，缩短零件冷却周期，提升生产节拍。模具的安装边界完全适配常规160吨卧式冷室压铸机的装模尺寸，模架四周设置标准U型装模槽，可快速完成模具在设备上的装夹定位，浇口套的接口尺寸匹配行业通用射嘴规格，无需额外定制转接零件即可直接上机使用。在排气设计上，模具在型腔末端、金属液最后填充的位置设置了排气槽与集渣包，

　　可将充型过程中模腔内的空气、冷金属残渣有效收集排出，减少零件内部气孔、夹渣缺陷，提升锁具零件的结构强度与表面质量，满足锁具后续抛光、电镀等表面处理工序的要求。整套模具的顶出行程、开模行程参数经过匹配校核，可保证锁具零件完全脱出型芯，不会出现顶白、顶穿等成型缺陷，复位杆与弹簧配合的复位机构可保证顶出板在合模前准确回到初始位置，避免合模时顶杆与定模碰撞损坏。
