TIG/MIG焊接路径模拟三维建模作品

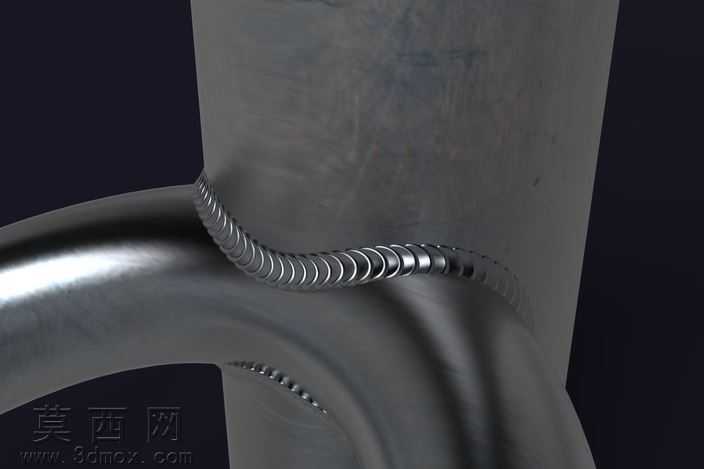

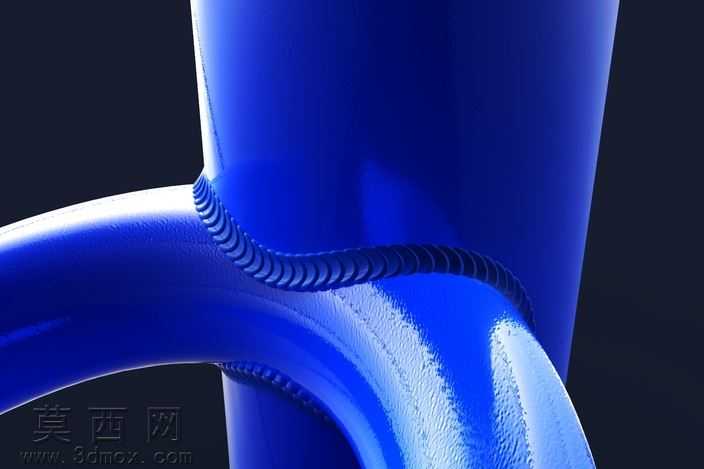

本作品为TIG/MIG焊接路径的三维模拟建模成果，建模过程中首先对圆管相贯的典型焊接接头结构进行精准还原，通过三维软件的草图绘制、曲面构建功能，先完成两根正交圆管的基体建模，严格遵循实际管件的尺寸比例与相贯线的空间形态，确保基体结构完全匹配真实焊接工件的几何特征。在焊缝建模环节，针对TIG与MIG焊接的成型特点，对焊缝的鱼鳞纹形态进行精细化参数化设计，通过扫描、阵列等建模命令，还原出连续均匀的焊缝凸起纹理，每一段焊道的起伏高度、纹路间距都参考实际焊接作业的成型参数设置，精准复现手工或自动焊接后焊缝的真实外观质感。材质渲染阶段，为金属管件赋予哑光碳钢材质，调整材质的粗糙度、金属度参数，还原金属表面细微的氧化痕迹与加工质感；针对焊缝区域单独设置材质参数，突出焊道熔融冷却后略带光泽的金属质感，与管件基体材质形成自然区分，同时通过场景布光，采用侧方主光搭配环境补光的方案，凸显焊缝的立体纹理与管件的曲面弧度，让整体渲染效果贴近实际焊接工件的实拍视觉效果。设计思路上，本模型聚焦焊接路径的空间形态展示，完整呈现相贯线位置焊接时焊枪的行走轨迹对应的焊缝成型状态，可用于焊接工艺的前期路径验证、焊接教学演示场景，通过三维可视化的方式直观展示非平面相贯位置的焊接路径走向，帮助理解复杂接头位置的焊接作业逻辑，建模过程中对焊道的连续过渡处理做了重点优化，确保整条焊缝在相贯线的曲率变化位置依然保持均匀的纹路形态，没有出现纹理断裂、形态失真的问题，整体模型结构完整，细节表现贴合实际焊接生产的真实状态，能够清晰展示TIG/MIG焊接在管件相贯接头上的路径成型效果。
