多点焊接专用捻机工业设备结构

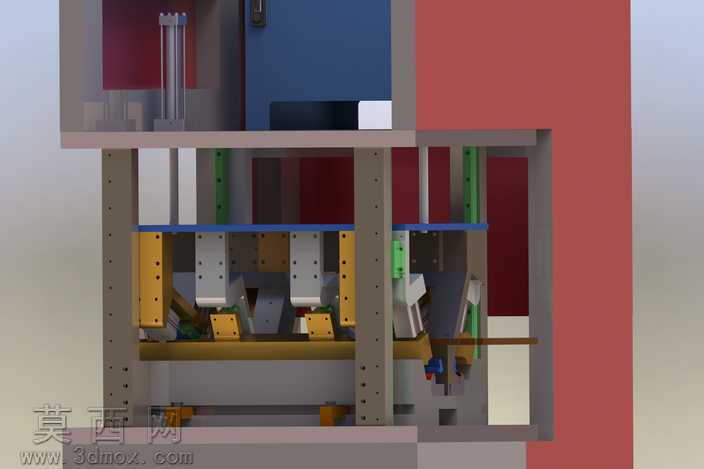

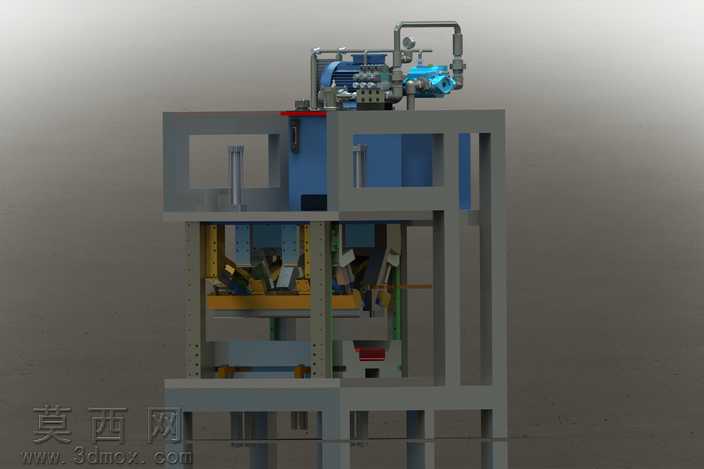

本模型为多点焊接工序配套的捻机工业设备，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计装配逻辑，自下而上依次完成各功能模组的零件建模、约束装配与干涉校验，完整还原设备的真实运行结构。模型渲染阶段采用工业设备写实材质方案，机架部分赋予哑光磨砂金属材质，模拟型钢焊接机架的表面质感，表面做细微的氧化纹理处理，避免塑料感；各功能执行部件根据材质属性区分，黄色定位块赋予硬质工程塑料材质，蓝色层板赋予烤漆金属材质，传动杆件赋予抛光金属材质，气动元件做半透明端盖与哑光缸体的材质区分，红色防护墙板赋予哑光烤漆材质，通过不同材质的粗糙度、反光度参数调整，清晰区分设备各功能模块的边界，直观呈现设备的层级结构。结构设计上，设备采用多层框架式布局，底部为型钢焊接成型的承重机架，预留传动组件与驱动元件的安装位；中部为多点焊接执行工位，阵列布置多组定位压合组件，每组组件包含竖向导向导轨、压合执行块、定位工装座，可同时完成多个点位的捻压定位配合焊接工序，各组件的安装位置预留调节余量，可适配不同规格工件的加工需求；上部设置气动驱动安装层，预留标准气缸安装位与走线槽，侧边设置竖向导向立柱保障压合动作的运行精度，各层板之间采用螺栓连接的可拆卸结构，方便后期设备的维护与部件更换。设计思路围绕多点焊接工序的高效加工需求展开，摒弃单工位依次加工的低效方案，采用多工位并行布局，通过统一的驱动源带动多组执行组件同步动作，大幅提升焊接前工件捻压定位的加工效率，同时各定位组件采用模块化设计，可根据加工需求快速更换对应工装，拓展设备的加工适配范围；建模过程中对所有运动部件做了行程干涉校验，确保各组件运行过程中无碰撞卡滞，所有安装孔位、连接尺寸均符合机械设计通用标准，可直接作为设备研发、方案展示、教学演示的参考模型，完整呈现工业焊接配套捻机的结构逻辑与设计要点。
