双行程长轴气动执行气缸结构设计

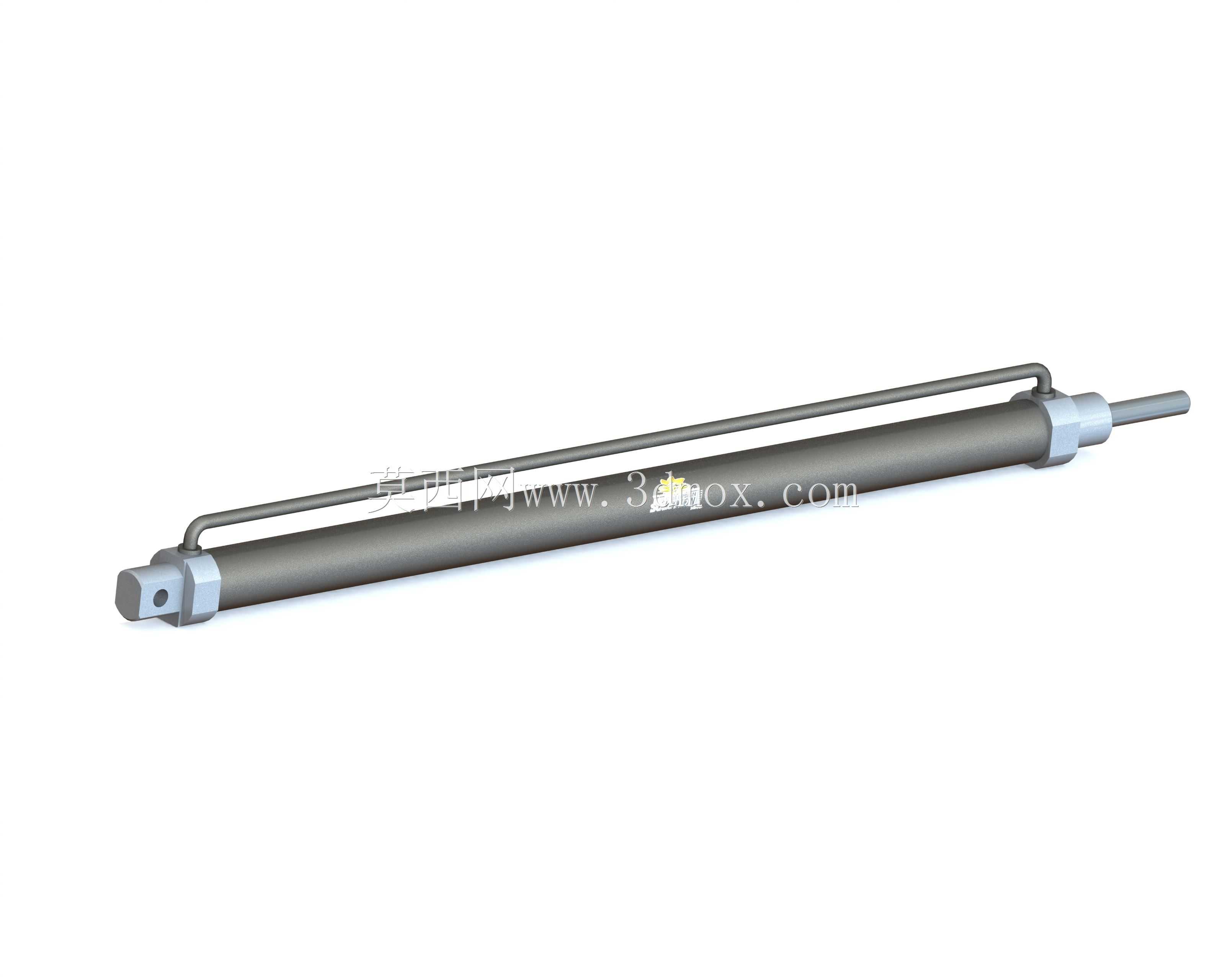

　　在自动化生产线的长距离物料推送、工装夹具的多段位移控制、大型门窗的气动启闭机构这类需要差异化行程输出的场景里，常规单行程气缸往往需要搭配多组缸体组合才能实现不同工位的动作需求，不仅占用安装空间，还会提升气路布置的复杂度，这款双行程配置的气缸正是针对这类工况做的结构优化设计。缸体整体采用细长型杆式布局，主体缸筒选用硬质阳极氧化铝合金材质，内壁做高精度珩磨处理，表面粗糙度控制在Ra0.4以内，能有效降低活塞往复运动的摩擦阻力，减少长期运行后的内泄漏问题，端盖与缸筒的密封采用轴向静密封结构，搭配丁腈橡胶材质的密封圈，在1.0MP的额定工作压力下不会出现漏气泄压的情况。设计阶段特意将两个独立行程段做了同轴集成配置，

　　两段行程分别为410mm与740mm，可根据实际工况需求单独驱动短行程段完成小距离精准推送，也可两段联动输出总行程完成长距离位移动作，无需额外加装行程限位块即可实现三个固定工作位置的输出，适配多工位切换的作业需求。活塞杆表面做了镀硬铬处理，镀层厚度控制在0.02-0.03mm区间，硬度可达HV800以上，能抵御日常作业中的磕碰与粉尘磨损，伸出端搭配带防尘圈的导向套，可在多尘的车间环境下长期稳定运行，避免杂质进入缸筒内部划伤密封件。安装边界上，缸体两端预留了标准的铰接安装孔位，可搭配鱼眼接头实现摆动式安装，也可通过法兰附件做刚性固定，缸体侧面集成了内置式磁环槽，可搭配磁性开关实时反馈活塞位置信号，

　　方便接入设备的PLC控制系统做动作逻辑联锁。气路接口布置在缸体两端的侧上方，采用标准G1/4螺纹接口，可直接适配常规气动快插接头，无需额外做转接处理，缸体外部附带的细长导向杆与活塞杆平行布置，可避免长行程伸出时活塞杆出现径向摆动，提升负载运行时的稳定性，即使承受一定的侧向负载也不会出现卡滞现象。
