通风机带轮式动力传输传动结构

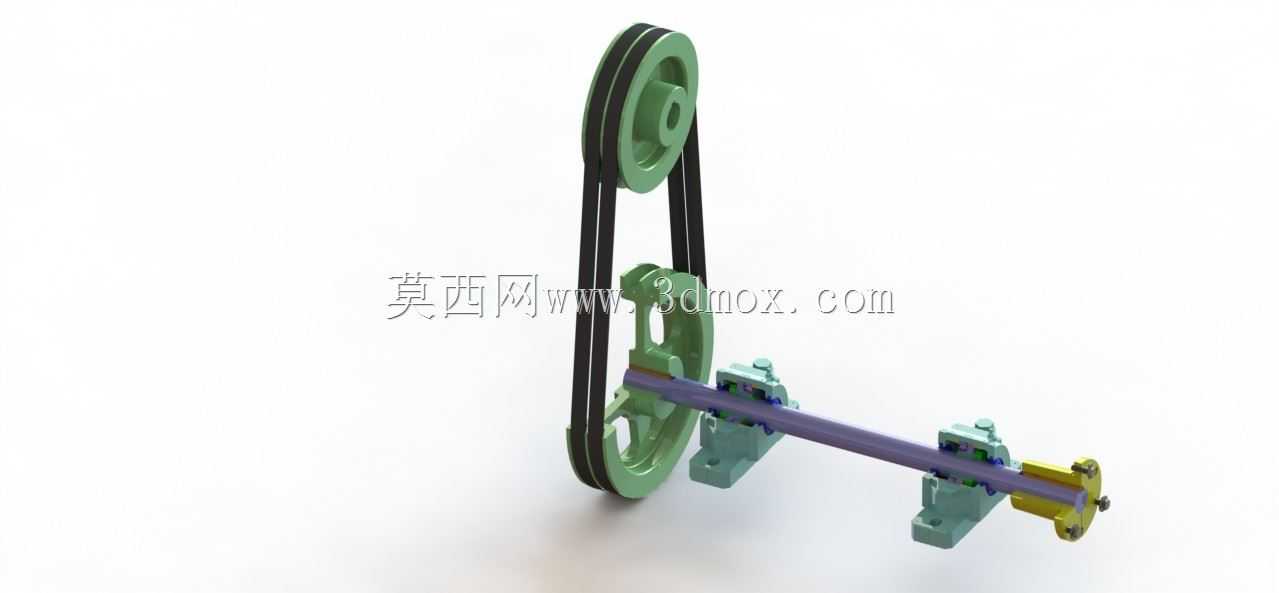

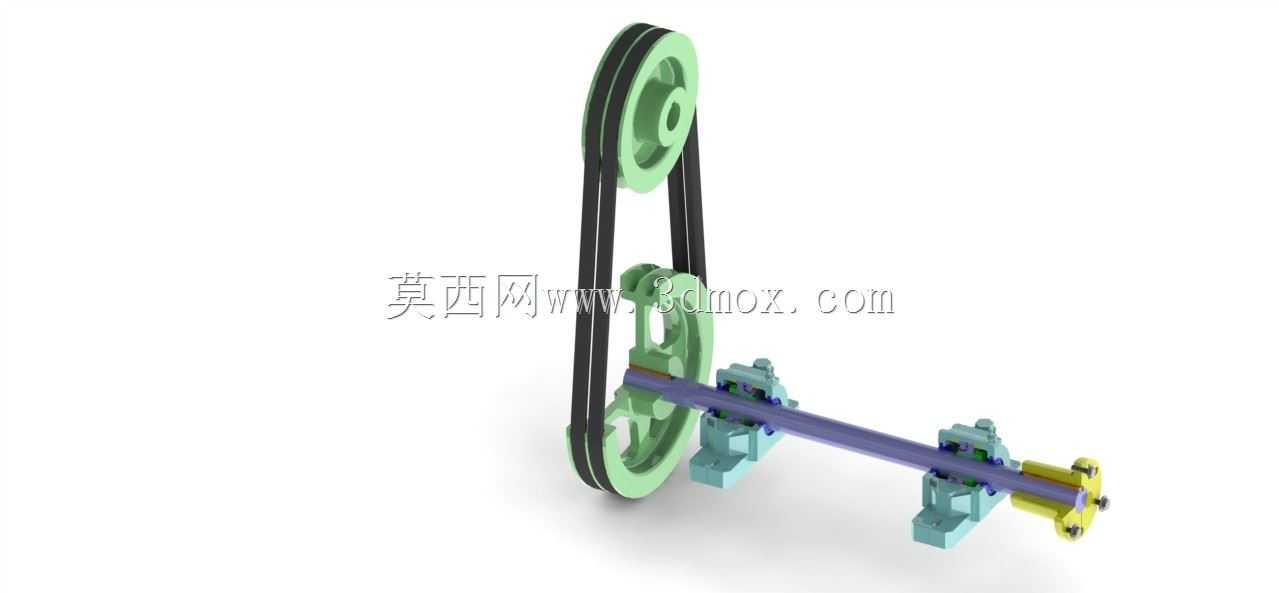

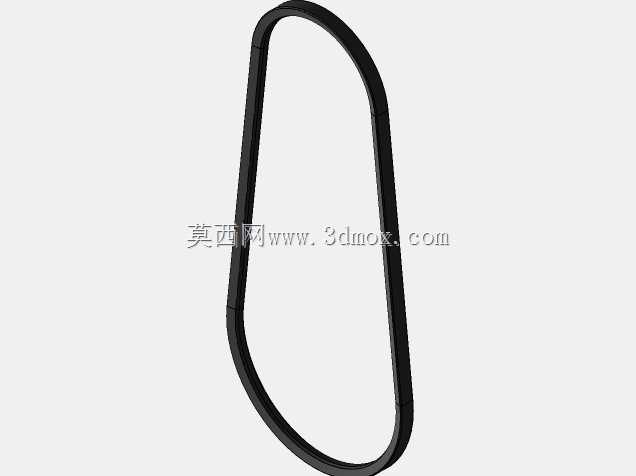

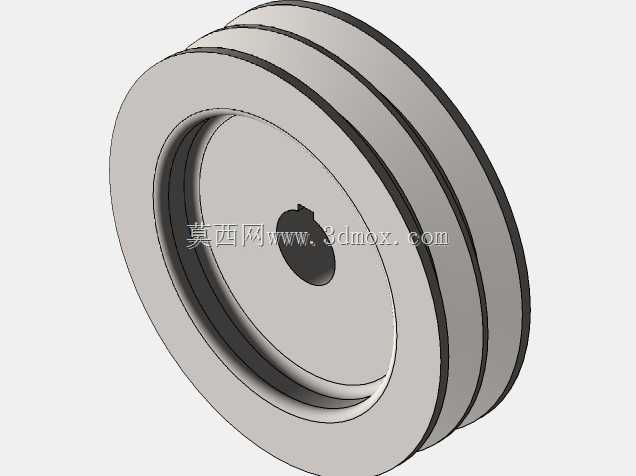

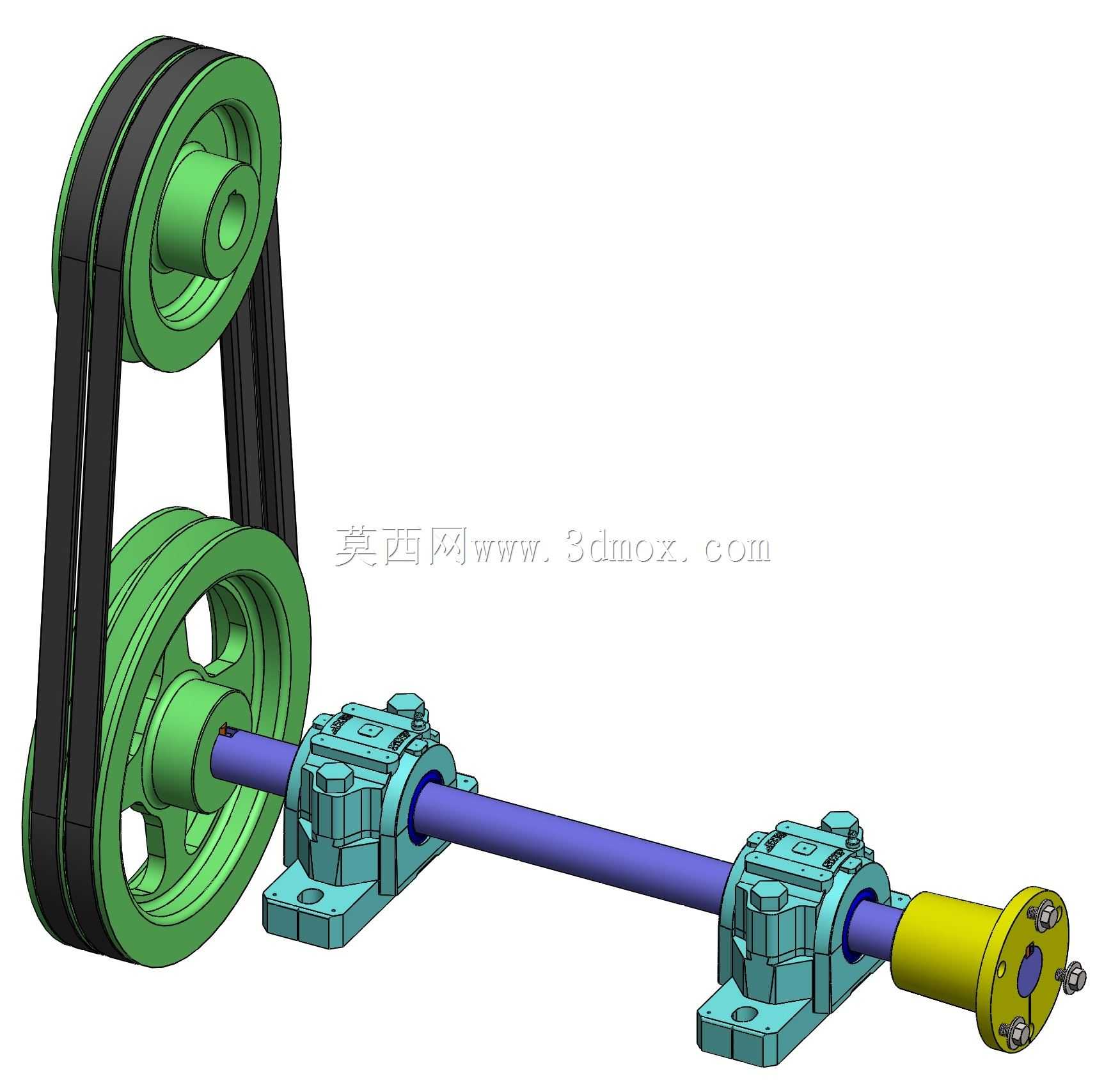

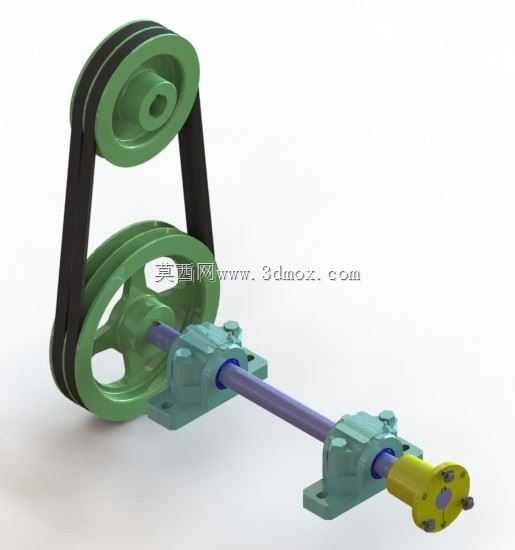

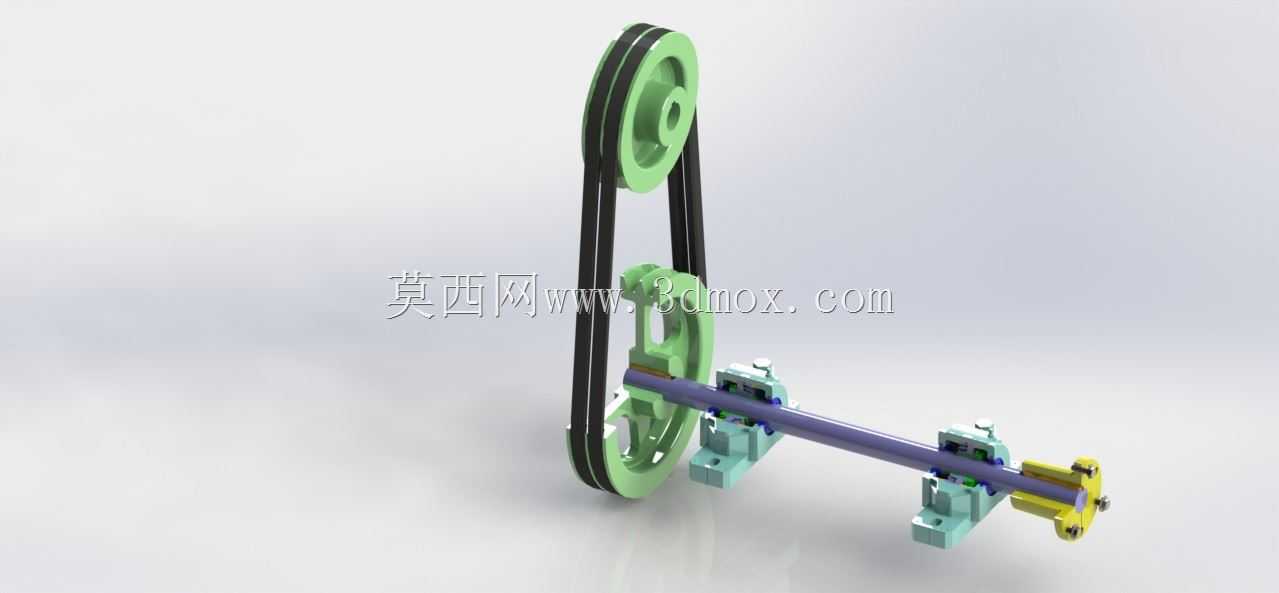

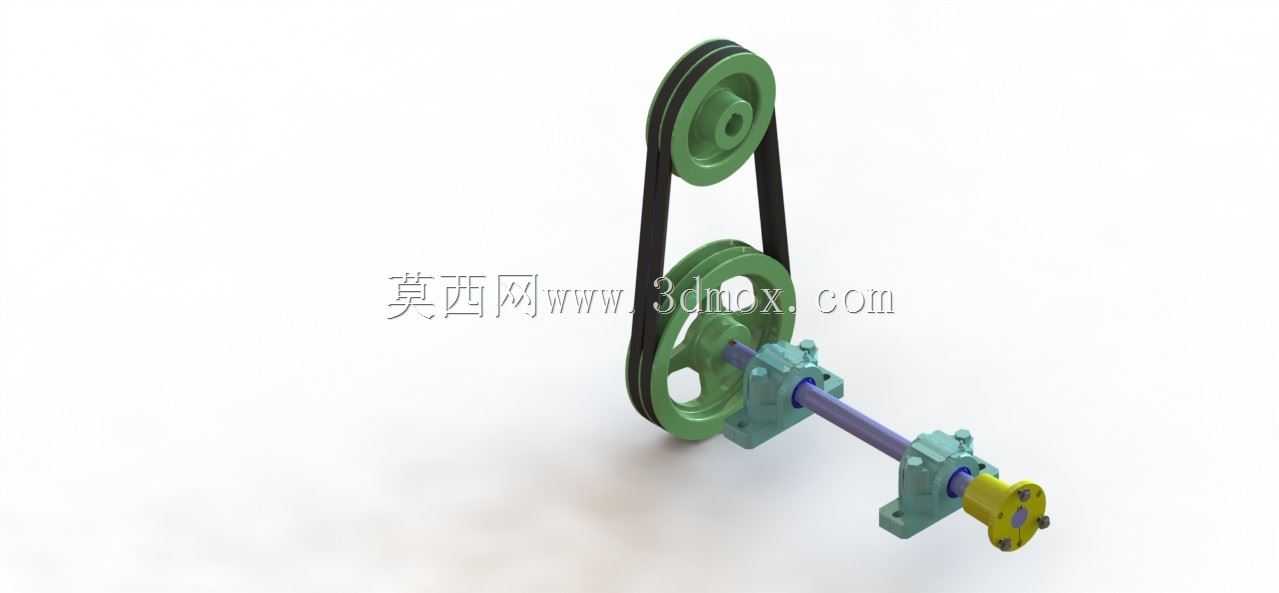

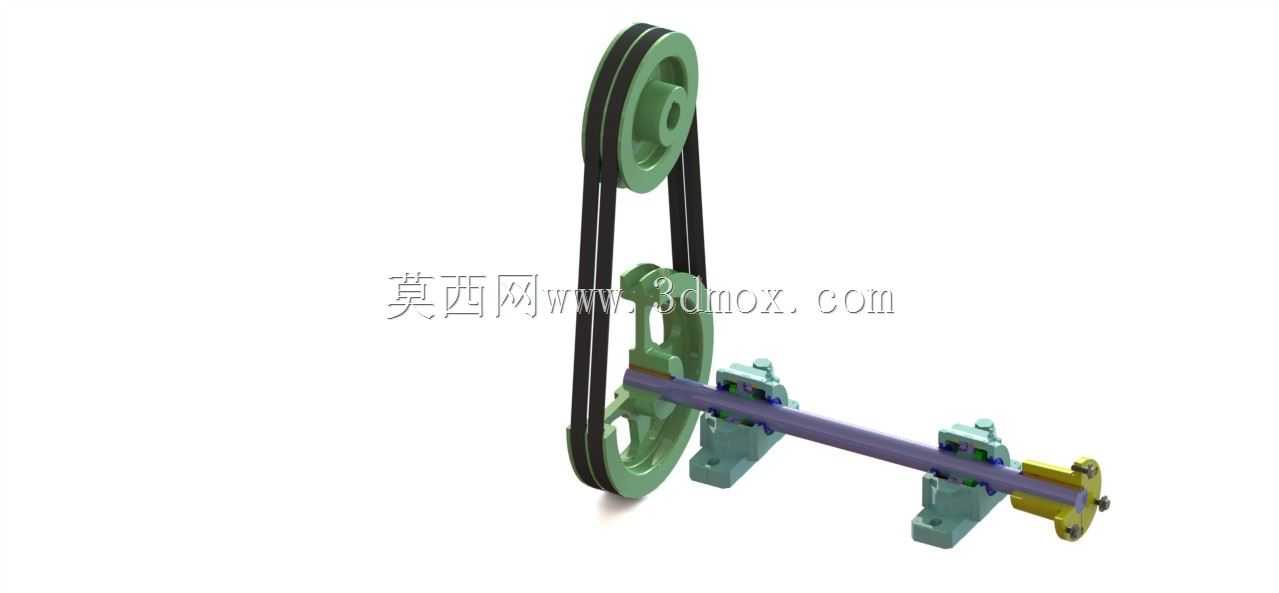

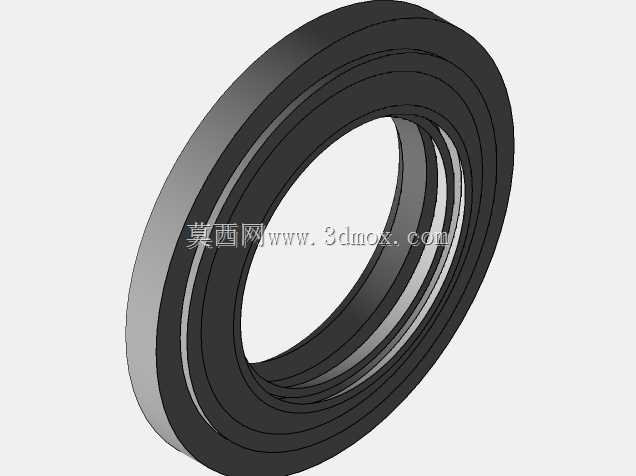

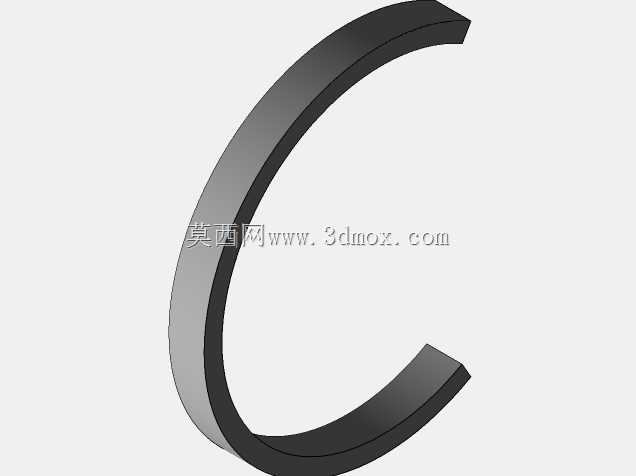

　　这套传动结构主要服务于工业通风场景下的动力传递环节，常见于厂房排风、除尘系统配套的离心式、轴流式通风机组，用来完成电机端到风轮端的转速匹配与扭矩传输，规避电机与风轮直连带来的振动传导、转速不匹配问题。从结构组成来看，整套机构包含两个不同节径的V型带轮、配套三角传动带、穿装在带轮轴孔内的传动长轴、两组对开式滑动轴承座、输出端连接法兰几个核心部分。设计阶段优先考虑了通风机长周期连续运行的工况需求，带轮采用辐板式结构，在保证轮槽加工精度、结构强度的前提下尽可能降低旋转件自重，减少轴系的转动惯量，降低启动瞬间的冲击载荷；大小带轮的节径比经过匹配计算，能够适配常规4极异步电机的输出转速，将输入转速调整到通风机风轮的额定工作区间，

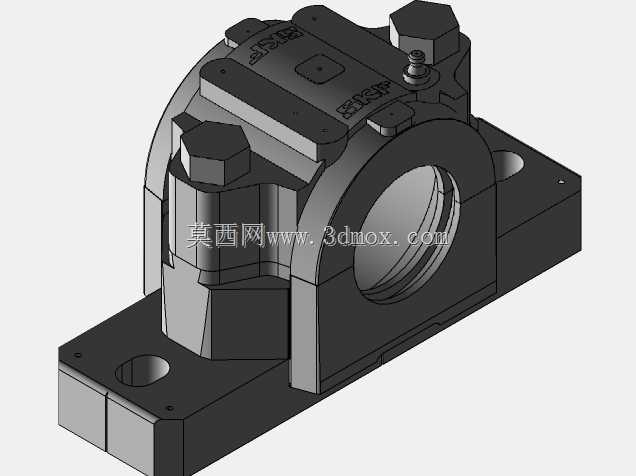

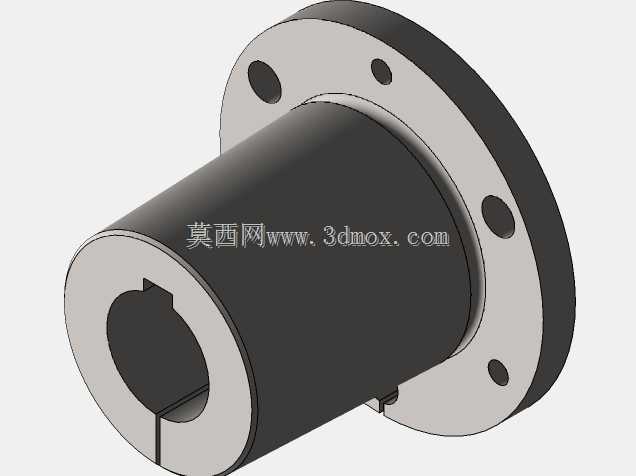

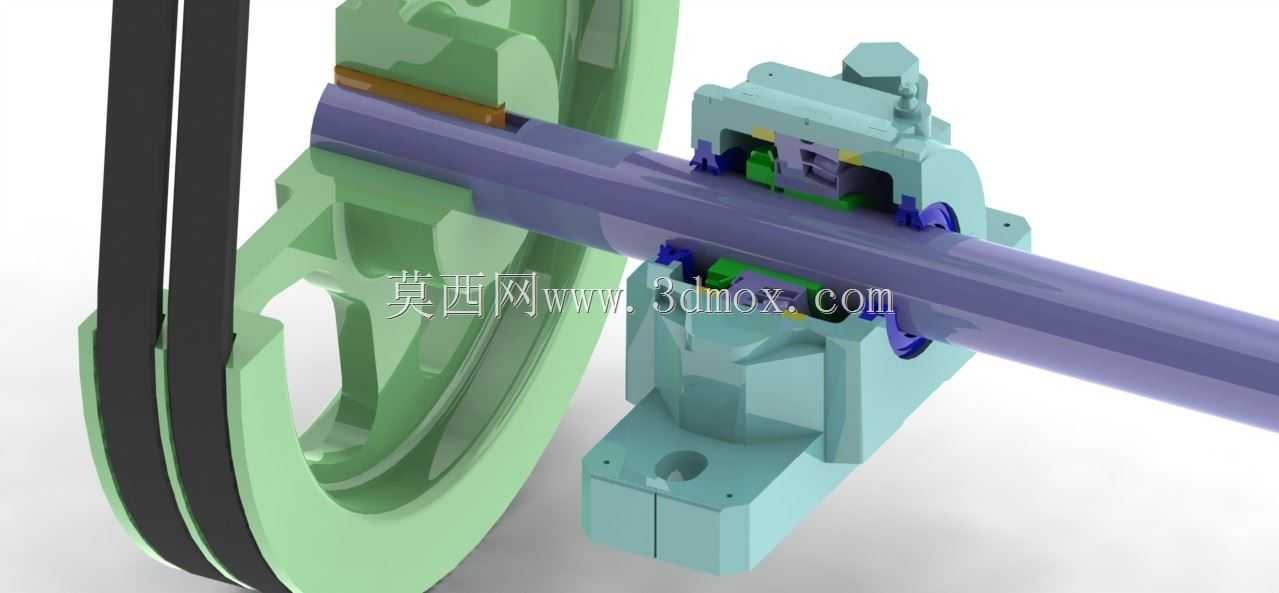

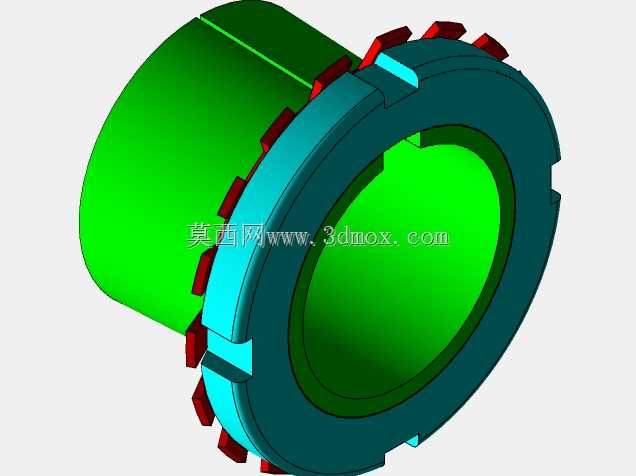

　　避免风轮超速或转速不足导致的风量不达标、电机过载问题。轴承座采用剖分式结构设计，通过底部安装孔固定在通风机的机壳支架上，安装时可先拆分轴承座上盖完成轴系穿装，再紧固上盖完成定位，大幅降低现场装配与后期维护的拆装难度，轴承座内部预留有润滑脂填充腔，可满足长期运行的润滑需求，减少运维频次。传动长轴采用阶梯轴设计，不同轴段分别对应带轮定位、轴承内圈配合、输出端法兰连接的尺寸需求，轴肩位置做了圆角过渡处理，避免应力集中导致的轴段断裂，输出端的法兰盘加工有均匀分布的连接孔，可直接与通风机风轮的轮毂对接，传递旋转扭矩。安装边界方面，整套传动结构的横向跨度由长轴长度决定，两组轴承座的安装孔位间距需与支架预留孔位严格对齐，

　　带轮的中心距需根据三角带的型号调整到合适范围，保证皮带的张紧度处于合理区间，既避免过松导致的打滑丢转，也防止过紧加剧轴承与皮带的磨损；安装时需保证两个带轮的轮槽处于同一平面，避免皮带偏磨导致的寿命骤降。实际运行过程中，皮带传动本身具备一定的过载缓冲能力，当风轮端遇到杂物卡滞等异常工况时，皮带可通过打滑卸除部分冲击载荷，保护电机与风轮结构不受硬性损伤，这一特性也让该类传动结构在工况相对复杂的工业通风场景中得到广泛应用。
