KBW T-4P三井电气四极开关结构设计

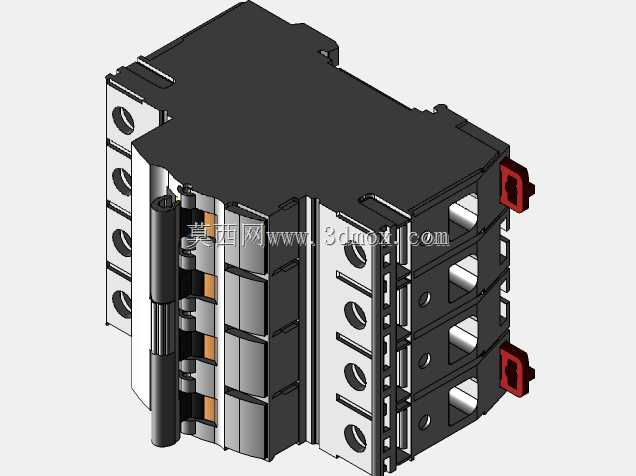

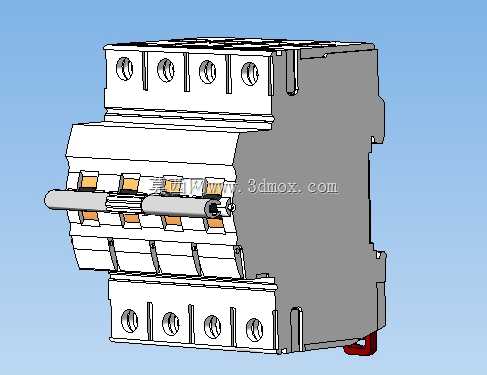

　　在低压配电系统的终端配电回路里，这类四极开关常被用于需要同时切断三相相线与中性线的场景，比如民用建筑的总进线回路、工业设备的电源进线端、临时用电的配电箱主开关位，能避免中性线带电带来的检修安全隐患，也可在三相不平衡负载场景下，保障分断时所有极同步动作，防止出现断零引发的过电压损坏后端用电设备。从结构设计来看，这款四极开关采用模块化堆叠布局，四个极的触头灭弧单元沿宽度方向并排排布，操作机构跨接在所有极的上方，通过联动杆实现四个触头的同步合分，操作手柄伸出在壳体正面中部，手柄的行程与触头的超程、开距做了匹配设计，保证操作时的手感反馈清晰，合分位置的指示明确，不会出现虚合虚分的状态。壳体采用上下拼接的阻燃绝缘材质，

　　上下两端各设置四个接线端子位，端子采用螺钉压接结构，适配常规的配电导线线径，接线端的挡板设计能防止接线时导线毛刺外露引发的相间短路，同时端子的排布间距满足电气间隙要求，无需额外增加绝缘隔片就能满足低压电器的安全规范。安装结构上，开关背部设置了标准的导轨卡扣，适配行业通用的35mm标准DIN导轨，安装时只需将卡扣卡在导轨上按压即可固定，拆卸时拨动卡扣锁舌就能快速取下，无需额外的紧固件，能大幅提升配电箱内的装配效率。整体外形的宽度、高度、深度尺寸都匹配常规终端配电箱的模数化安装空间，相邻安装的开关之间不会出现干涉，进出线的走线空间也预留充足，不会出现导线弯折半径不足的问题。在功能设计上，开关内部的灭弧室采用栅片灭弧结构，

　　分断故障电流时能快速切割电弧、冷却熄灭，避免电弧持续烧蚀触头，同时操作机构具备快速合分的特性，不会因为人工操作速度慢导致电弧燃弧时间过长，提升开关的分断能力与使用寿命。触头部分采用耐烧蚀的合金材质，正常通断额定电流时的接触电阻稳定，长期运行不会出现过热问题，联动机构的零件采用高强度工程塑料与金属冲压件组合，在频繁操作的场景下也不会出现机构卡滞、脱扣失效的问题。建模过程中需要重点关注各极之间的同步性配合，操作机构的运动行程与触头开距的匹配关系，还有壳体拼接处的卡扣定位尺寸，保证装配后各零件之间的间隙均匀，操作时没有卡滞异响，同时接线端子的螺钉行程要满足压接不同线径导线的需求，不会出现螺钉脱落或者压接不牢的情况。
