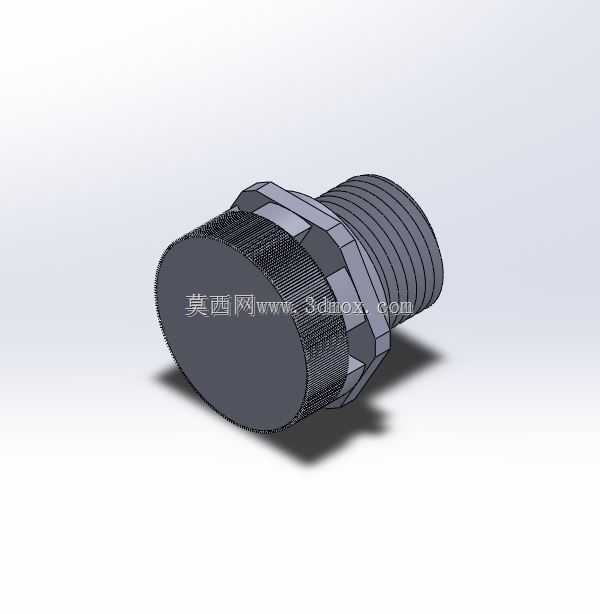

M12X1.5聚酰胺螺纹式通风透气塞结构

　　这款聚酰胺材质的螺纹式通风部件，主要应用在需要平衡腔体内外气压、同时阻隔液态水与大颗粒杂质侵入的工业场景中，常见于户外电气控制箱、新能源储能模组壳体、小型液压储油腔、户外灯具外壳这类对防护等级有要求，同时运行过程中会因温度变化产生腔体内外压差的设备上。实际工况中，密封腔体如果没有设置透气通路，温度升高时内部空气膨胀会挤压密封结构，加速密封圈老化失效，温度骤降时内部形成负压，会将外界的水汽、粉尘吸入腔体内部，造成电路短路、油品乳化、金属件锈蚀等问题，这类小尺寸的聚酰胺通风件就是为解决这类压差问题设计的。

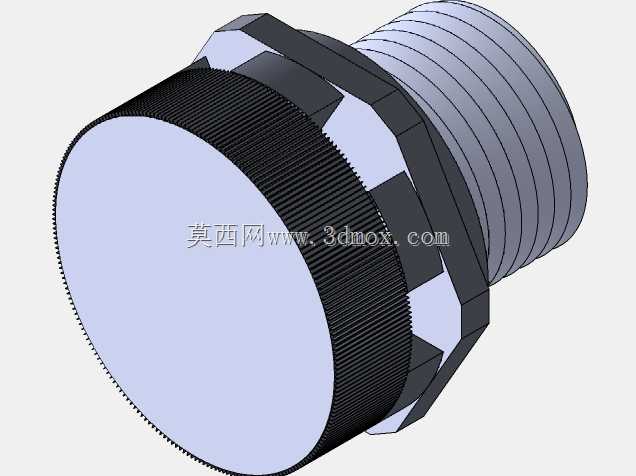

　　从结构设计来看，该部件采用M12×1.5的标准公制细牙螺纹作为安装接口，细牙螺纹的螺距更小，螺纹配合的自锁性更强，安装后不易因设备运行的振动出现松脱，螺纹段长度适配常规2-4mm厚度的壳体壁厚，安装时只需在壳体对应位置加工匹配的M12×1.5内螺纹孔，加装密封垫片后拧紧即可完成固定，不需要额外的复杂安装结构，适配绝大多数薄金属壳体、工程塑料壳体的安装需求。部件外露端设计有滚花结构，小批量安装或者维护更换时，可以直接用手拧动完成初步紧固，不需要额外借助扳手就能实现可靠预紧，滚花的纹路采用直纹滚花设计，握持时的摩擦力足够，即使手上沾有少量油污也不容易打滑。

　　材质选用聚酰胺也就是常说的尼龙材质，本身具备优秀的耐化学腐蚀性能，对常见的弱酸、弱碱、油脂类介质都有较好的耐受性，同时自重远低于同规格的金属通风件，不会给轻量化设计的设备增加额外的负重，材质本身的绝缘性能也适配电气设备的使用需求，不会造成壳体接电的安全隐患。部件内部的透气通路采用迷宫式结构设计，气流可以顺畅通过实现气压平衡，同时液态水在表面张力作用下无法穿透透气通路，配合聚酰胺材质本身的疏水特性，可以在保证透气量的前提下达到IP65左右的防护等级，完全满足多数户外工业设备的防护要求。

　　从安装边界来看，该部件拧紧后最大外圆直径不到18mm，轴向总长度控制在16mm以内，安装后突出壳体表面的尺寸较小，不会占用设备周边过多的安装空间，即使是布局紧凑的小型设备壳体，也能找到合适的安装位置，不会和周边的线束、结构件产生干涉。设计时特意将六角受力结构设置在靠近螺纹根部的位置，如果需要较大的拧紧力矩，可以用14号开口扳手卡在六角位置施加扭矩，避免直接拧动滚花端造成部件表面损伤，兼顾了手动安装的便捷性和工具紧固的可靠性。
