M12×1.5聚酰胺电缆防水接头结构设计

　　这款M12规格的聚酰胺材质电缆锁紧接头，是工业布线场景里极为常用的线缆固定密封部件，日常在户外电控柜、传感器接线端、自动化设备分线盒、户外照明接线位都能见到它的身影，核心作用是在电缆穿入设备壳体的位置，完成线缆的径向锁紧与端面密封，既避免线缆受外力拉扯时出现接线松脱，也能阻挡粉尘、水汽顺着穿线间隙进入设备内部，保障电气回路的运行稳定性。

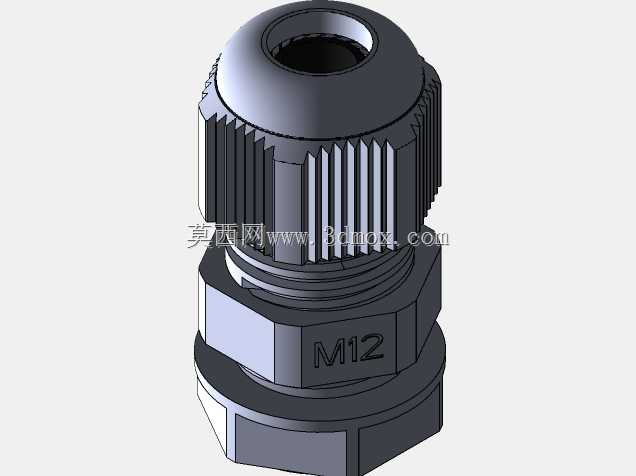

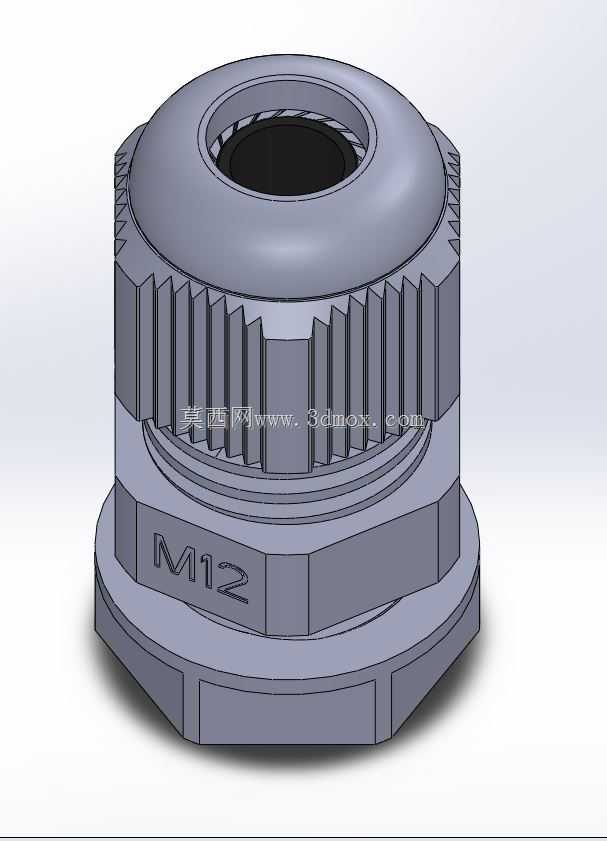

　　设计时首先考虑的是现场安装的操作便利性，接头主体外侧做了两段滚花结构，上部的细密直纹滚花对应手动旋紧锁紧螺母的操作位，无需额外工具就能完成初步锁紧，下部的六角结构则是给扳手预留的受力位，当需要更高锁紧力矩、或是安装空间狭窄手动发力不便时，可以用开口扳手卡合六角位完成最终紧固，不会出现打滑损伤外表面的问题。接头下部的外螺纹规格为M12×1.5，适配设备壳体上同规格的预制穿线螺纹孔，安装时无需额外扩孔或改制，直接旋入即可，配套的底部六角法兰面在旋紧后能贴合壳体表面，配合密封垫圈可实现IP68级的端面密封效果。

　　内部的锁紧结构采用了锥面抱紧式设计，当上部锁紧帽向下旋合时，会挤压内置的弹性密封环与锁紧爪，让密封环均匀包裹在穿过接头的电缆外护套上，锁紧爪则会卡入电缆护套的防滑纹路里，即便是电缆受到轴向的拉扯力，也不会出现移位或松脱。聚酰胺材质的选型也充分考虑了工业场景的使用需求，材料本身具备优秀的绝缘性能与耐腐蚀性，在弱酸碱、油污、高低温交变的环境下不会出现脆化或开裂，相比金属接头重量更轻，也不会出现电化学锈蚀的问题，适合在户外设备、食品加工设备、轨道交通布线这类对材质耐候性有要求的场景使用。

　　从安装边界来看，这款接头适配的电缆外径范围在3mm到7mm之间，整体轴向安装高度不足20mm，即便是在内部空间紧凑的小型接线盒里也能顺利安装，不会和内部的接线端子或其他元器件产生干涉。上部的穿线口做了圆弧过渡处理，穿线时不会划伤电缆的外护套，避免长期使用后护套破损引发的漏电风险。接头侧面刻印的M12标识清晰直观，现场布线时可以快速识别规格，不会出现错装混装的问题，滚花结构的齿距与深度经过反复调整，既保证了手动旋转时的摩擦力足够，也不会因为齿形过于尖锐划伤操作人员的手部。
