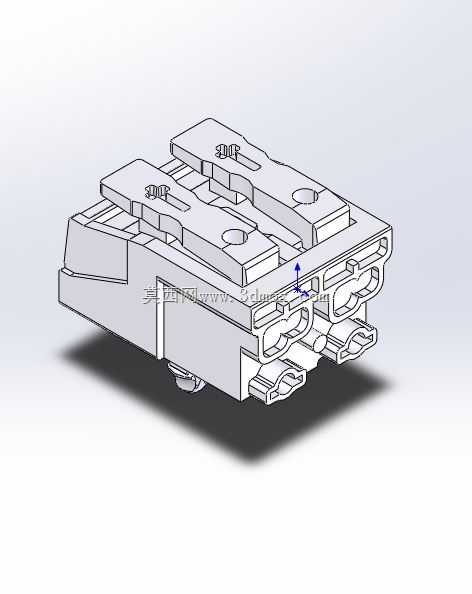

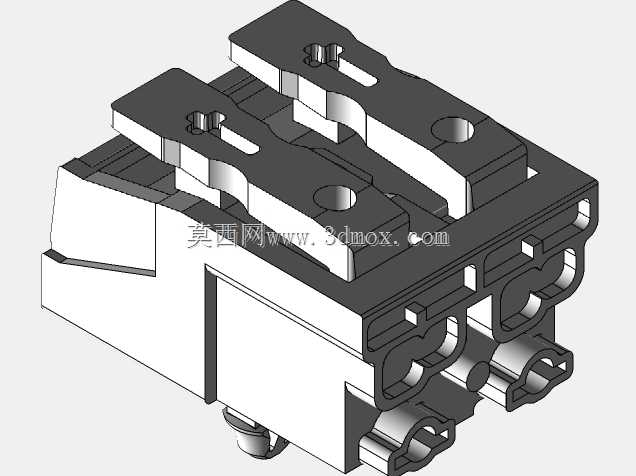

瓦戈294-5012双位接线端子结构设计

　　这款双位接线端子主要面向低压电气柜内的导线接驳场景，在工业控制柜、楼宇配电回路、自动化设备的信号与动力线分接环节都有广泛适配空间，能够替代传统螺丝压接端子完成多股软线或单股硬线的快速接驳，减少现场接线的工时消耗。从结构设计逻辑来看，整体采用对称双回路布局，两个独立接线单元共用基座壳体，既减少了单回路端子并排安装时的拼接间隙，也能在有限的导轨安装空间内提升接线点位密度。壳体上部的压接操作位采用斜面开槽设计，适配标准螺丝刀操作时的施力角度，操作时无需垂直对准压接孔，在柜内纵深空间不足的场景下也能顺利完成导线拆装。端子的进线端采用喇叭口导向结构，导线剥线后插入时不会被壳体边缘刮伤铜丝，避免因铜丝外露造成的回路短路隐患，

　　内部的弹片压接结构经过应力校核，在适配0.5-2.5平方毫米线径范围的导线时，压接力保持在合理区间，既不会压伤铜芯，也能保证足够的拉脱力，满足振动工况下的连接可靠性要求。基座底部集成了标准导轨卡扣结构，能够直接卡装在35mm标准电气安装导轨上，卡扣自带弹性锁止结构，安装时只需对准导轨按压即可完成固定，拆卸时用螺丝刀撬动卡扣锁舌即可快速取下，无需额外紧固件。相邻端子之间的侧壁设置了防爬电凸筋，在潮湿或多粉尘的工业环境下，能够有效提升相邻回路之间的爬电距离，降低相间击穿的风险。端子的外形轮廓做了圆角过渡处理，没有尖锐的棱角，在批量安装排布时不会划伤操作人员的手部，也不会刮损相邻导线的绝缘层。从安装边界来看，

　　端子整体宽度控制在10mm以内，单排安装时每米导轨可容纳近百个接线点位，高度方向不超过常规端子的通用尺寸，能够适配市面上绝大多数标准电气柜的端子安装仓空间，无需对柜体结构做额外改造。在功能设计上，每个接线回路都设置了独立的测试点位，无需拆开导线即可插入测试探针完成回路通断、电压参数的检测，方便后期设备运维时的故障排查。壳体材料选用阻燃级工程塑料，能够满足电气部件的阻燃等级要求，在回路过载发热的情况下不会出现熔融滴落的情况，提升配电系统的安全冗余。内部导电部件采用高导电率铜材并做镀锡处理，既降低接触电阻减少接头发热，也能避免长期使用后的氧化锈蚀，延长端子的使用寿命。
