M5规格凸轮锁紧快拆调节螺钉结构设计

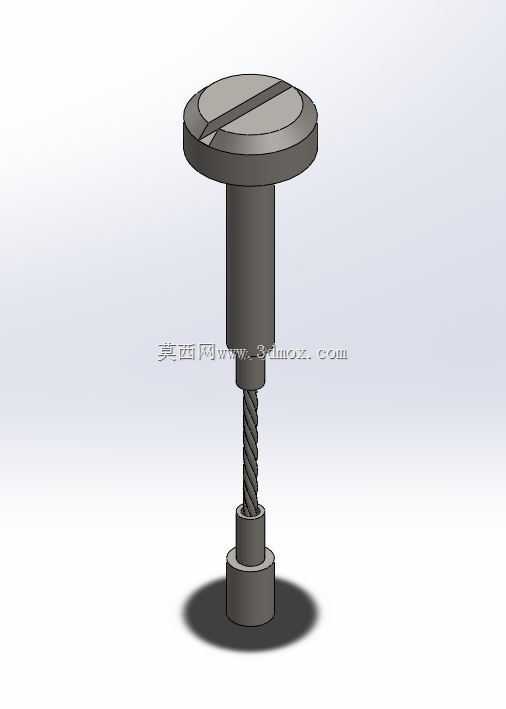

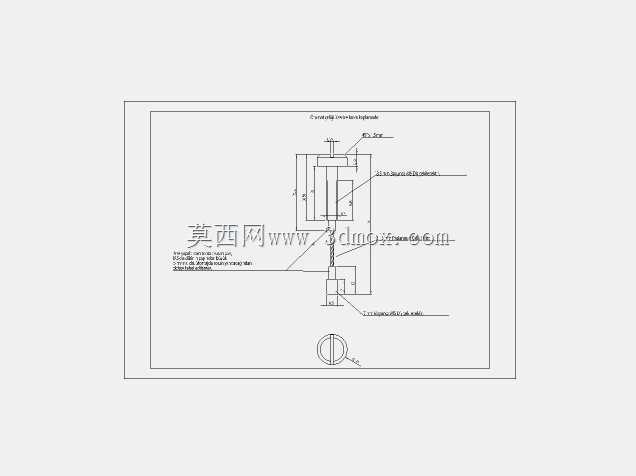

　　这款M5规格的凸轮锁紧调节螺钉，常应用在需要频繁拆装、快速锁紧调节的工装夹具、小型检测治具、便携设备机架以及民用运动器材的快拆结构中，替代传统需要多圈拧动的普通螺钉，能大幅缩短装夹调整的操作时间，在小空间操作场景下优势尤为明显。从结构设计逻辑来看，该零件分为三个功能段，顶部的一字槽凸轮压盖是核心操作与锁紧部件，压盖下表面设计有偏心凸轮曲面，转动压盖时，偏心曲面会逐步压紧被连接件表面，无需螺杆持续转动即可实现轴向锁紧，避免了传统螺纹锁紧过程中螺杆跟转、带动被固定件移位的问题。中间的光杆段穿过被连接件的安装通孔，光杆直径略小于M5螺纹大径，适配常规5.2-5.5mm的安装过孔，光杆长度根据实际锁紧行程设计，预留了0.

　　5-1mm的偏心压紧行程余量，避免锁紧行程不足导致压合失效。下部的细牙螺杆段与配套的锁紧螺母配合，螺杆尾部设计有圆柱导向段，方便螺母快速对位拧入，螺杆的牙距选用标准M5粗牙0.8mm规格，兼顾连接强度与调节顺滑度，表面粗糙度控制在Ra1.6以下，减少螺纹配合的卡滞感。设计过程中重点考虑了操作力矩与锁紧力的平衡，凸轮偏心距设置为1.2mm，既保证转动90度即可达到足够的锁紧正压力，又不会因为偏心距过大导致操作力矩过高，徒手即可完成锁紧与松开操作，无需额外工具。压盖的一字槽深度设计为1.5mm，既可以用一字螺丝刀辅助加力锁紧，也能在日常操作中通过手指捏合转动，边缘做了R0.3的圆角处理，避免操作时划伤手部。安装边界方面，

　　该螺钉安装时需要在被连接件表面预留直径不小于12mm的压盖避让空间，压盖转动范围内不能有凸起结构干涉，锁紧后压盖下表面与被连接件表面的平行度误差控制在0.1mm以内，保证压合面受力均匀，不会出现偏载导致的锁紧松动。在长期反复使用的场景下，凸轮压合面建议做淬火处理提升表面硬度，减少磨损带来的锁紧力衰减，螺杆部分可根据使用环境选择镀锌、发黑或者不锈钢材质，适配不同的防腐与强度需求。这类快拆螺钉相比传统螺纹紧固件，在需要频繁开合的检修口盖板、可调高度的支撑脚、快速换型的工装定位结构中，能有效降低操作复杂度，减少工具使用频次，提升装配与调整的作业效率，结构紧凑不会占用过多安装空间，适合小型化设备的紧凑布局设计。
