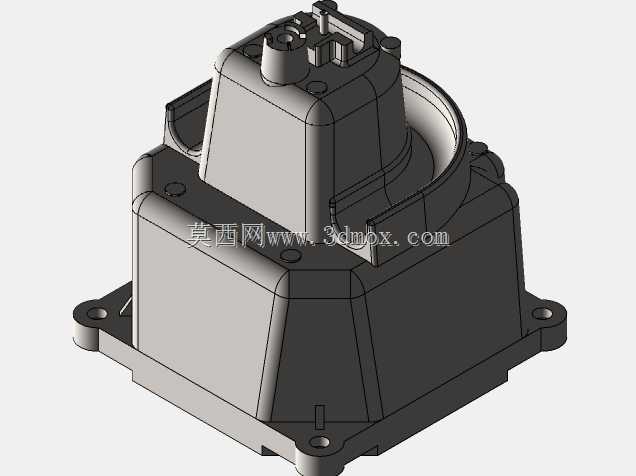

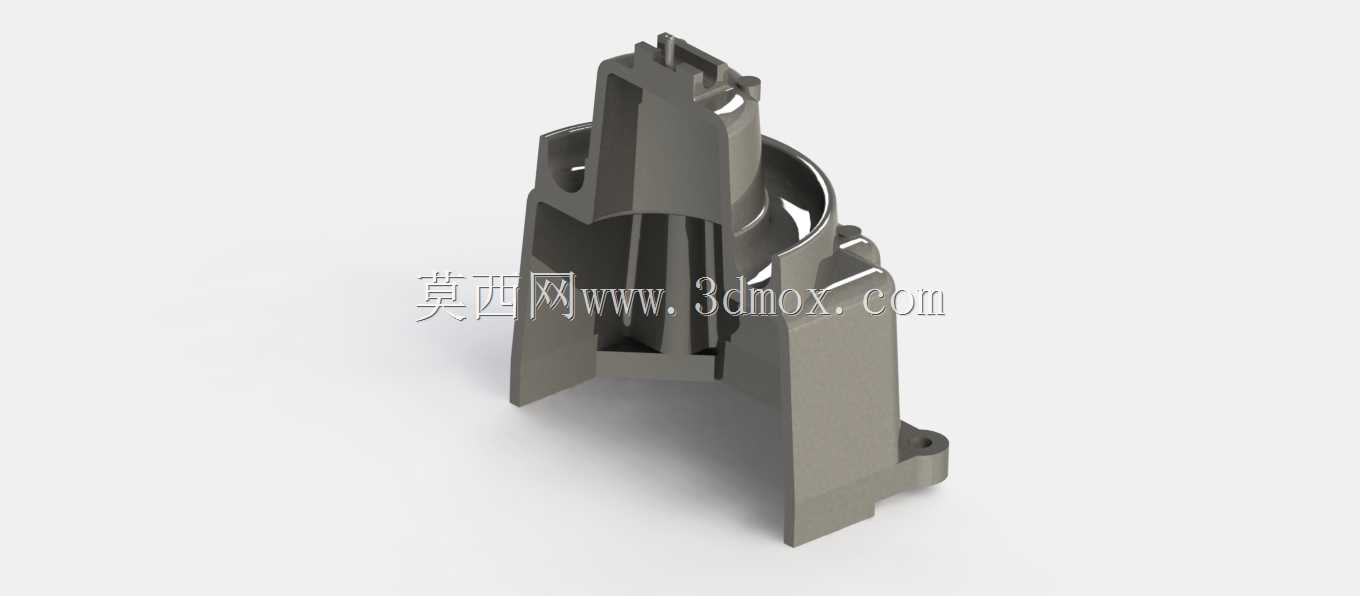

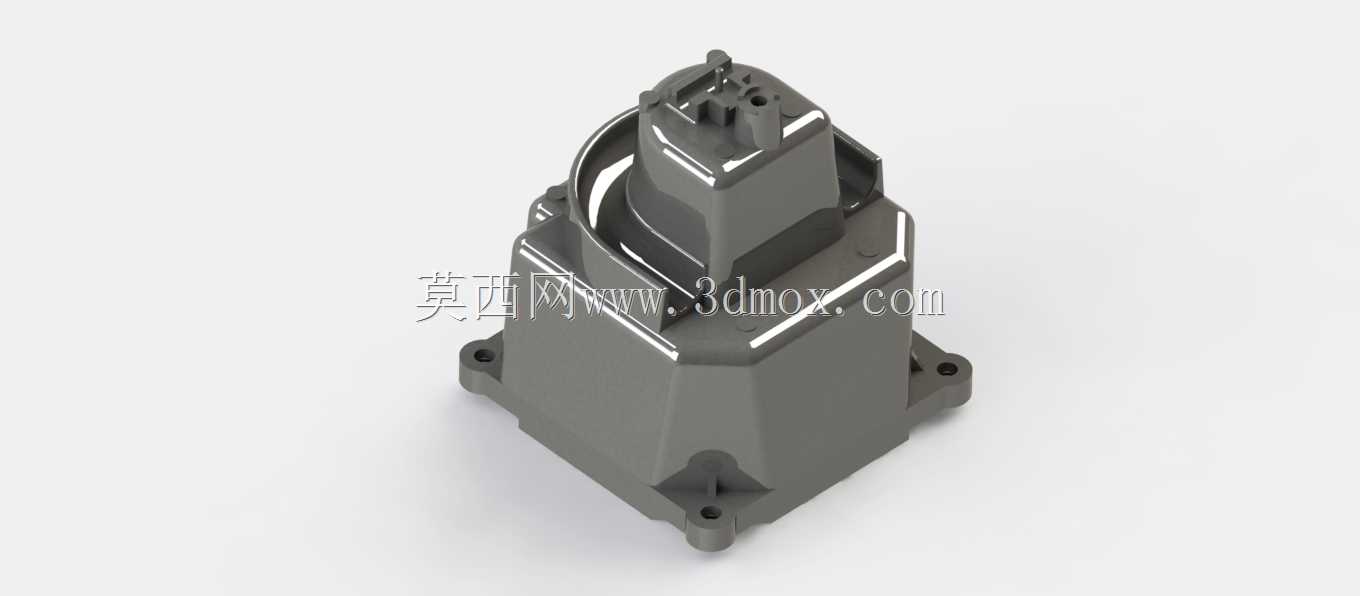

该压铸件为立式承载类构件,主要应用于小型动力传输设备、便携机电产品的内部支撑场景,承担内部核心组件的定位、载荷传递与外部防护功能,常见于手持电动工具、小型园林机械、微型传动装置的主机内部,作为核心骨架连接动力模块、传动组件与外部壳体。从结构设计来看,整体采用立式塔状构型,下部设置带安装孔的延展支脚,支脚端面为加工基准面,可通过紧固件直接固定在设备基座上,安装边界需预留支脚外侧12mm的操作空间,满足紧固件装配的扳手行程要求;中部为带镂空减重槽的支撑立臂,立臂内侧设置多道纵向加强筋,在控制整体壁厚不超过3.5mm的前提下,提升纵向抗弯折能力,避免压铸过程中出现厚壁缩孔缺陷,同时降低零件整体重量;上部为环形定位座,内侧设置多道定位卡槽,
可直接卡接配套的轴承、轴套类回转零件,环形座侧壁开设的缺口用于走线或避让传动件的运动行程,避免装配时出现运动干涉。设计过程中充分考虑压铸工艺的成型特性,所有转角处均设置R0.8-R1.5mm的工艺圆角,拔模斜度控制在1°-1.5°之间,既方便模具开模时顶出零件,也能减少压铸时的应力集中,降低零件成型后出现开裂的风险;立臂上的镂空结构并非等宽设计,靠近下部承载区的槽宽更窄,靠近上部定位区的槽宽适当放大,匹配不同位置的载荷分布特性,在满足强度要求的前提下最大化去除冗余材料。零件的外形轮廓在径向方向最大尺寸不超过80mm,轴向总高度控制在120mm以内,适配小型机电产品的紧凑内部空间,安装时需保证支脚基准面的平面度公差在0.1mm以内,
避免上部定位座出现同轴度偏差,影响内部回转零件的运转精度。从实际使用场景出发,该构件需承受设备运转时产生的径向振动与轴向冲击,因此材质选用常用压铸铝合金,成型后表面无需额外喷涂处理,仅需对支脚安装面、上部定位座内孔进行少量机加工即可达到装配精度要求,适合大批量压铸生产,能有效降低小型机电产品的整机制造成本,同时兼顾结构强度与装配便利性。
