适配丰田坦途的车载箱式承载货架结构

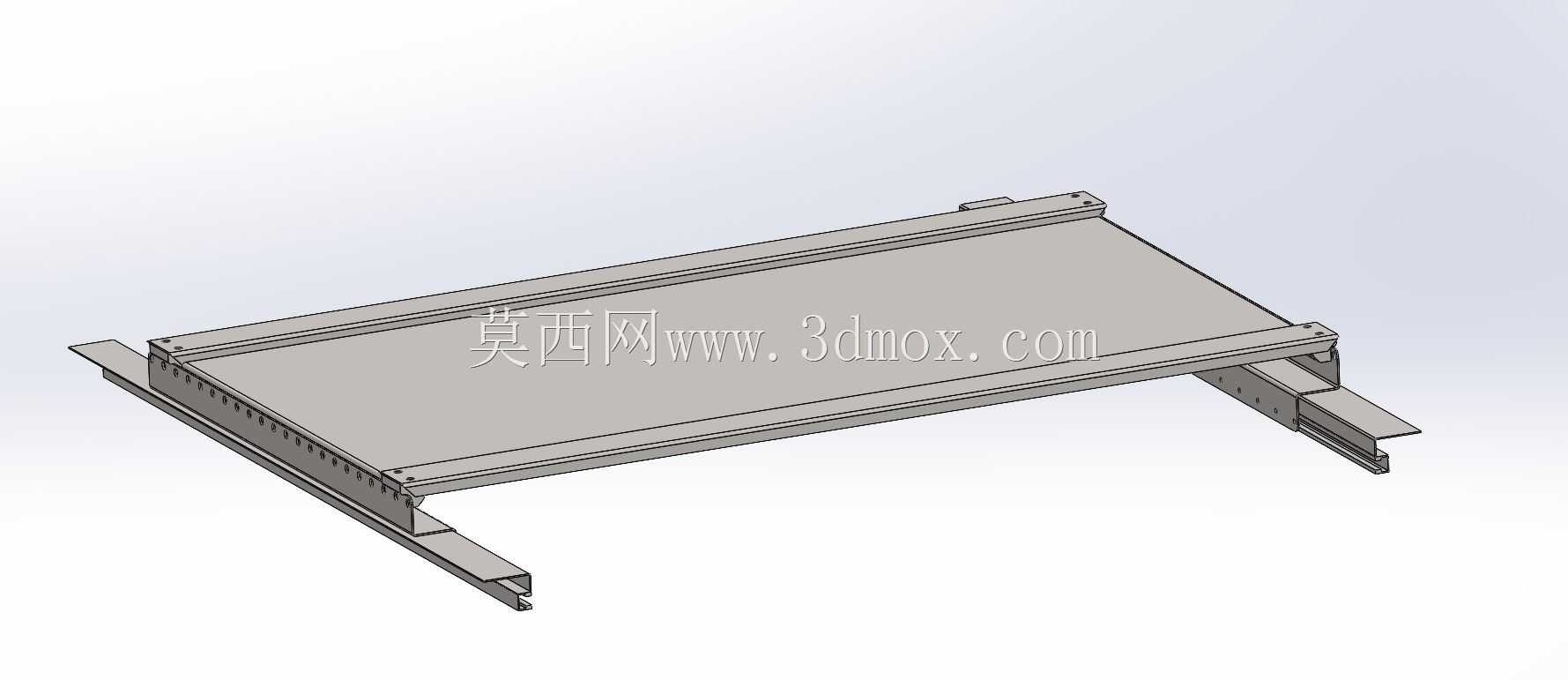

　　这款承载货架主要面向皮卡后斗的户外作业、长途穿越载物场景设计，专门匹配TUNDRA车型的标准箱形导轨安装基准，可直接与车辆原厂三层硬顶结构配合使用，不会破坏原车硬顶的密封与开合逻辑，在户外露营、工程工具转运、长途物资装载场景下，能为后斗提供平整的分层承载平面，避免零散货物直接堆压在车斗底板造成剐蹭，也能将货物与硬顶下方空间做物理分隔，提升空间利用率。从结构设计逻辑来看，整体采用折边钣金成型的平板作为主承载面，四周做了翻边强化处理，既可以避免承载面边缘应力集中造成变形，也能防止放置在台面上的小型工具、箱体在车辆行驶过程中从侧边滑落。两侧伸出的安装支臂完全贴合标准箱形导轨的截面轮廓，支臂上的安装孔位严格匹配导轨的固定点位，

　　所有用于装配的螺纹孔统一采用1/2"NC规格，现场安装时不需要额外扩孔或者改制螺纹，直接采用对应规格的标准紧固件即可完成固定。针对导轨与货架的连接环节，设计时明确要求采用5/16"NC螺纹制作T形螺母作为连接嵌件，T形螺母可直接卡入箱形导轨的C型槽内，不需要在导轨上额外钻孔，安装位置可根据实际载物需求沿导轨方向灵活调整，调整到位后拧紧紧固件即可实现货架的锁止固定，后期如果需要调整货架高度或者拆卸，只需要松开紧固件即可完成操作，不会对导轨本体造成不可逆的损伤。从安装边界来看，货架整体宽度完全适配车型后斗的内部净宽，安装后不会超出车身两侧的外轮廓，不会影响车辆正常上牌与年检，支臂的伸出长度经过精准核算，

　　安装后货架主平面与硬顶下层预留足够的操作空间，不会干涉硬顶的正常开启与关闭，也不会影响后斗尾门的开合角度。主承载面的平面度经过成型工艺控制，放置硬质储物箱、露营装备、维修工具箱时不会出现局部翘曲，钣金折边的圆角处理避免了尖锐边角对操作人员、货物外包装造成剐蹭，整体结构没有多余的冗余设计，在保证承载强度的前提下尽可能控制自身重量，不会给车辆后斗造成额外的负载负担。实际使用过程中，该货架可作为独立的分层承载平台使用，也可根据载物需求在台面上加装绑带固定点，对较高的货物做绑扎固定，适配不同类型的载物需求。
