履带连杆拆装专用拉拔工装结构

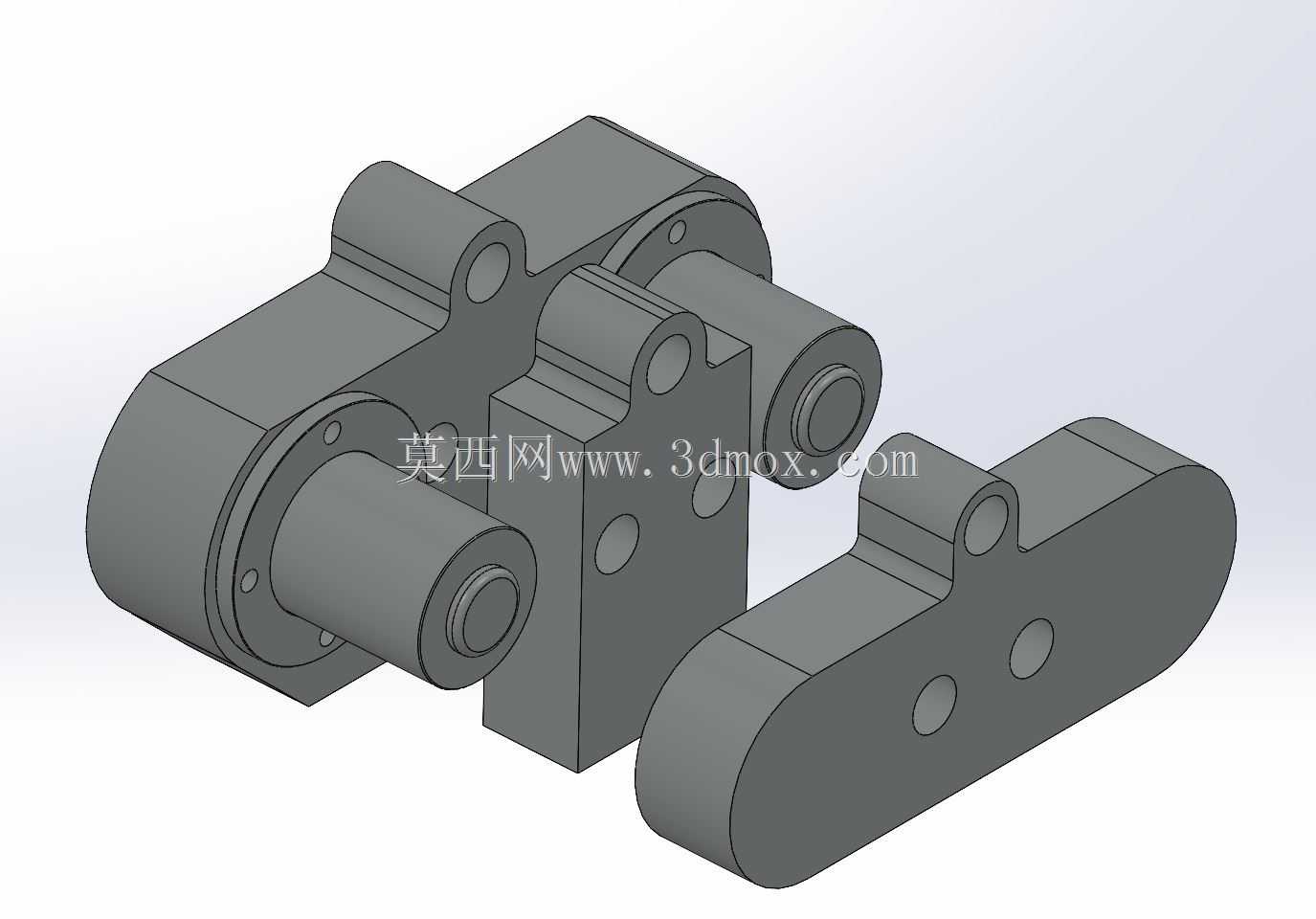

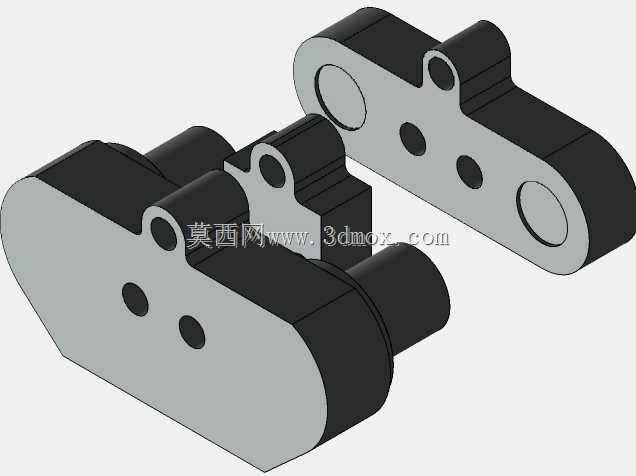

　　在重型履带式工程机械设备的现场维保作业场景中，履带连杆销轴的拆卸与安装一直是占用维保工时较多的工序，传统的锤击、撬杠作业方式不仅容易造成连杆销孔变形、履带板端面损伤，还存在作业飞溅物伤人的安全隐患，这款拉拔工装正是针对这类维保痛点开发的专用作业工具，适配CAT系列履带的连杆连接结构，可在不破坏履带连杆基体精度的前提下完成销轴的拆装作业。从实际作业适配性来看，该工装采用分体式组合结构，三个独立的功能模块可根据作业空间灵活排布，主体承载块采用合金钢材质的厚板结构，避免拉拔作业过程中出现受力变形，两个同轴的定位套可精准卡入履带连杆的销孔端面，保证拉拔力与销轴轴线完全重合，杜绝偏载造成的销孔拉伤。设计过程中充分考虑了现场作业的动力源适配性，

　　工装预留了标准的液压动力接口，可直接搭配背面带钉板的ENERPACK系列钢瓶式液压动力单元使用，无需额外加工转换接头，动力单元的钉板结构可直接嵌入工装背面的定位凹槽，作业过程中不会出现动力端滑移脱位的问题。从安装边界尺寸来看，该工装的主体承载块厚度控制在适配多数履带连杆的侧方作业间隙，两个定位套的中心距完全匹配CAT履带连杆的销孔间距，作业时无需额外扩孔或打磨连杆端面，直接将定位套对准销孔贴合后，连接液压动力单元即可逐步加载完成销轴的拔出作业；安装销轴时，可将工装反向固定在连杆端面，通过拉拔力将销轴平稳压入销孔，相比敲击安装能更好保证销轴与销孔的同轴度，避免连杆装配后出现转动卡滞。工装的所有受力棱边都做了圆角过渡处理，避免现场搬运、

　　装配过程中划伤作业人员，外露的连接孔位都做了沉头设计，作业时连接螺栓不会突出工装表面，不会与周边履带结构发生干涉。针对野外维保作业的复杂工况，工装的各分体部件之间采用圆柱销定位，拆装无需专用工具，作业完成后可拆分收纳进工具箱，不会因为整体结构过大占用过多收纳空间，同时分体结构也便于单独更换磨损的定位套，降低长期使用的维护成本。在实际作业验证中，该工装可在狭窄的履带侧方空间完成操作，无需将整条履带从设备上拆解下来，单根连杆销轴的拆装作业时间可缩短至传统锤击作业的三分之一，且作业过程无冲击载荷，能有效保护履带连杆的配合面精度，延长履带总成的使用寿命。设计时还考虑了不同磨损程度连杆的适配性，定位套的端面预留了2mm的磨损补偿量，当连杆端面存在轻微磨损凹陷时，定位套仍能与端面紧密贴合，保证拉拔力的均匀传递，不会出现局部应力集中压溃连杆端面的问题。
