适配X8308S电机的行星减速执行器结构设计

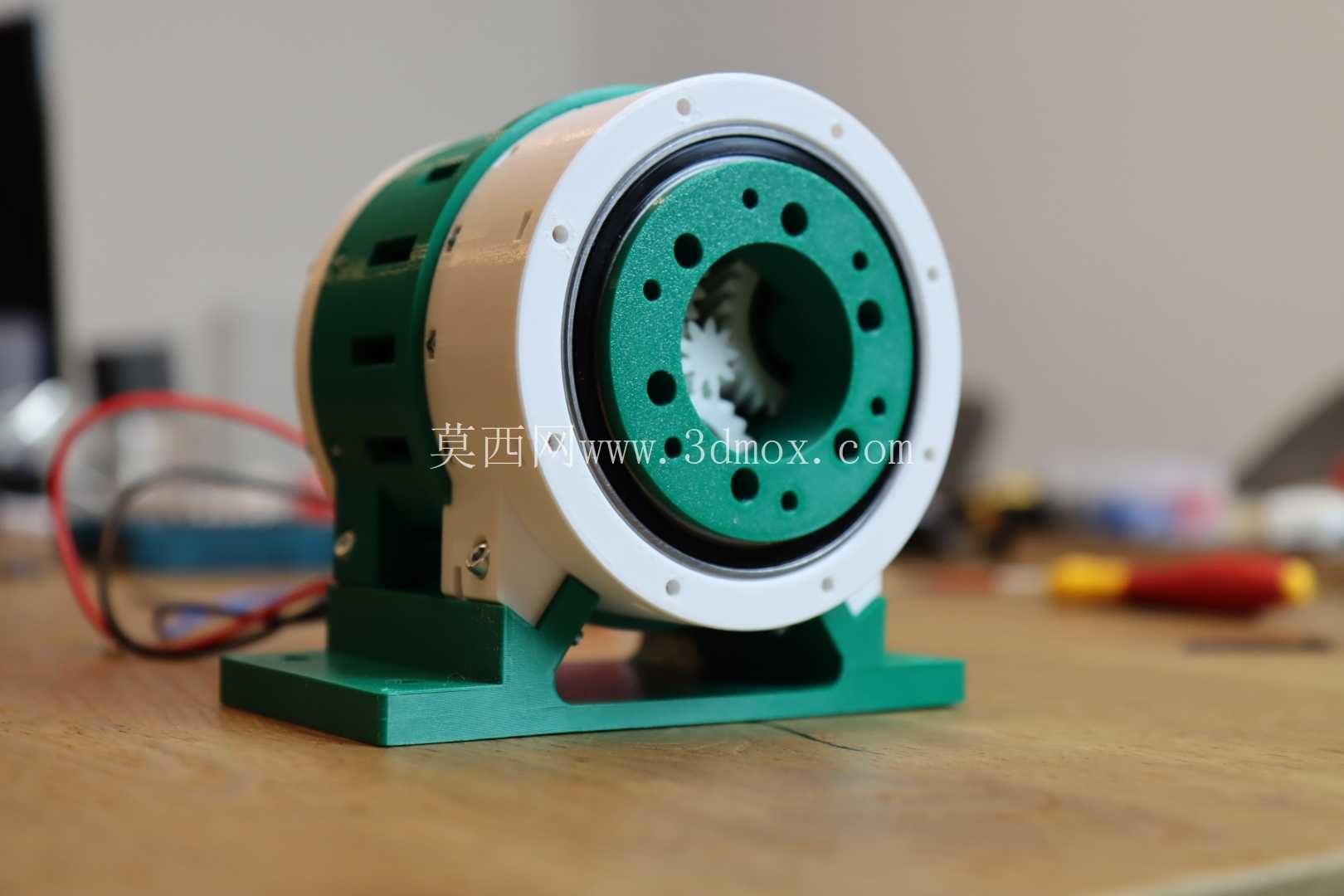

　　这款适配X8308S电机的行星减速执行器，核心面向桌面级协作机械臂关节、小型自动化变位台、低负载回转工装的驱动场景，在小体积回转驱动需求里，这类集成式减速执行器能省去用户自行搭配电机、减速器、安装支架的匹配工作量，避免不同部件拼接带来的同轴度误差、安装空间冗余问题。从结构设计逻辑来看，整个执行器采用同轴空心轴布局，输出端的法兰盘预留了多组均匀分布的安装孔，空心内孔可以走线缆、气管，适配机械臂关节内部走线的需求，避免外置线缆在关节回转时出现缠绕、磨损的问题。行星减速级的设计上，将行星架的结构做了优化，去除了原有结构里多余的口袋式冗余结构，减少行星架在注塑或者机加工过程中的应力集中点，同时降低整体结构重量，提升传动过程中的刚性。

　　安装底座采用一体化的支撑脚设计，两个安装脚预留了沉头安装孔，安装时可以直接通过螺栓将执行器固定在设备基板上，不需要额外设计转接法兰，底座的支撑筋做了圆弧过渡，避免直角位置的应力集中，在承受输出端径向负载的时候，能将力均匀分散到底座安装面，减少支撑位置的形变。整个执行器的外壳采用分段式设计，靠近电机端的壳体预留了电机出线的缺口，动力线和编码器线可以从侧面引出，不会干涉后端的安装空间，输出端的法兰外圈做了止口设计，和外接负载对接的时候可以通过止口快速定位，保证输出端的同轴度，减少传动过程中的径向跳动。

　　传动部分的齿轮采用行星轮系布局，内齿圈集成在中间壳体内部，减少单独装配内齿圈带来的累积误差，太阳轮直接和电机输出轴配合，通过轴肩定位保证太阳轮的安装位置精度，行星轮通过销轴固定在行星架上，销轴和行星架之间采用过盈配合，避免传动过程中销轴出现窜动。在实际应用场景中，这类执行器可以直接替换传统的舵机、分体式电机加减速器的组合，在桌面级机器人关节里，空心轴的设计能让关节内部的电源线、通讯线直接从执行器中心穿过，让整体机械臂的外观更整洁，同时减少线缆外露带来的干扰和损坏风险。在小型回转工装的应用里，比如视觉检测的变位台，执行器的输出法兰可以直接安装工件夹具，通过控制电机的转动角度实现工件的多面检测，整体的安装体积比分体式结构缩小近三分之一，不需要额外设计传动连接件。设计过程中重点考虑了安装边界的适配性，整个执行器的外径控制在和X8308S电机外径匹配的尺寸，不会出现减速器部分比电机外径大很多导致的安装干涉，轴向长度上把减速级和电机的安装位做了嵌套设计，电机的前端轴伸直接插入到太阳轮的内孔中，缩短了整体的轴向尺寸，适合安装空间紧凑的场景。

　　输出端的负载承受能力上，行星轮系的减速比设计匹配X8308S电机的转速和扭矩特性，在额定转速下能输出稳定的低转速大扭矩，满足小负载回转驱动的需求，同时行星传动的回程间隙控制在小范围，适合需要精准位置控制的场景，搭配odrive驱动方案可以实现位置、速度、扭矩的闭环控制，适配自动化设备里的精准回转需求。壳体的材质选择上，支撑部分采用高强度的工程塑料或者铝合金材质，在保证结构刚性的同时降低整体重量，适合移动机器人、桌面机械臂这类对自重有要求的设备。安装孔位的设计上，输出法兰的孔位采用通用的圆周分布规格，可以和市面上常见的标准机械臂关节连接件、夹具法兰直接适配，不需要用户重新加工转接件，降低二次设计的工作量。在结构细节上，壳体的拼接位置采用止口定位，装配的时候可以快速对齐各个壳体的同轴度，减少装配过程中的调整时间，拼接面预留了密封槽，可以加装密封圈实现一定的防尘能力，适合普通工业车间的环境使用，不需要额外做防尘防护。电机和减速级的连接位置做了定位台阶，电机安装的时候可以通过台阶直接定位到正确的轴向位置，保证太阳轮和行星轮的啮合间隙在设计范围内，避免因为电机安装位置偏差导致的齿轮啮合过紧或者过松，提升传动的顺畅度和齿轮的使用寿命。
