压力机配套管材打结工装结构

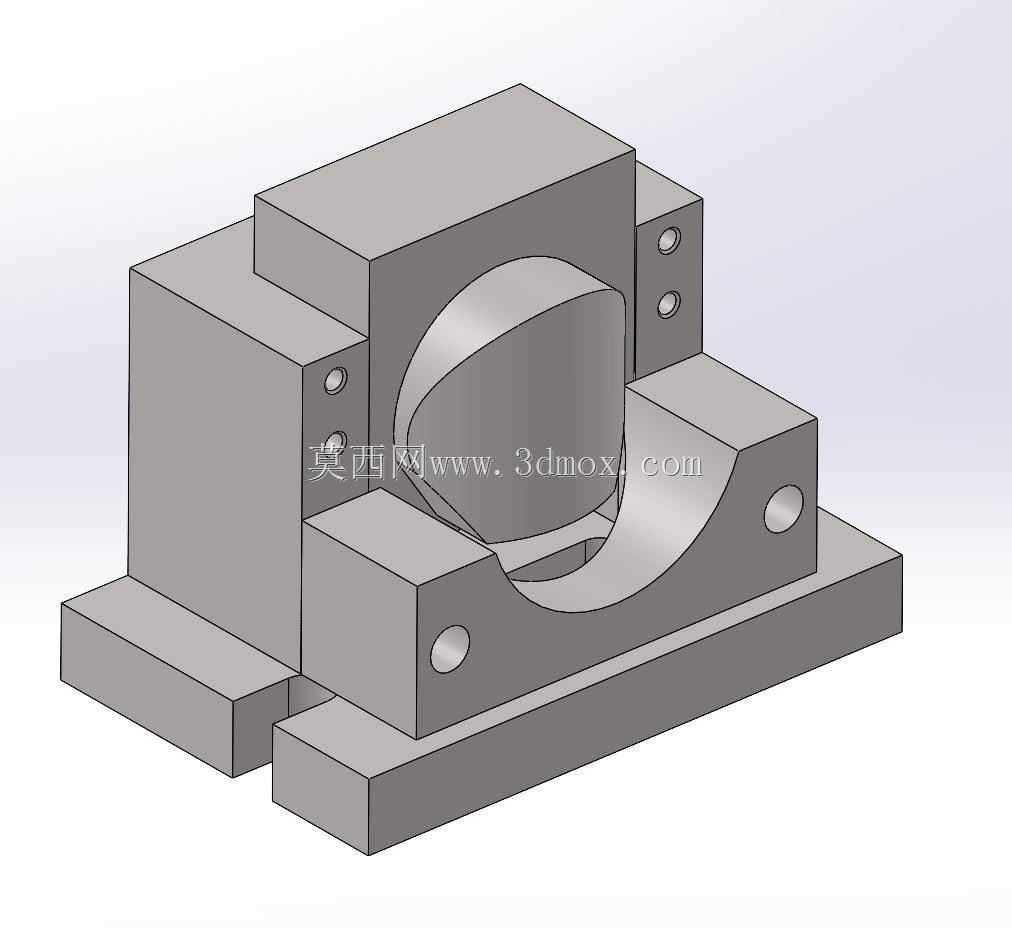

　　在流体管路预制、小口径金属管封端加工的车间场景里，这类管材打结工装是配合大吨位压力机完成管端密封成型的核心配套部件，不少制冷管路、液压油路的小口径金属管端头，需要通过挤压打结的方式实现无焊缝密封，相比焊接封端，这种冷挤压成型的端头没有焊渣、气密性更稳定，在批量管路加工环节的应用占比不低。整套工装的核心功能是在压力机滑块下行施压的过程中，精准固定管材位置，通过凹凸配合的成型型腔完成管材端头的卷曲挤压打结，不会出现管材偏移、成型褶皱的问题。从结构设计逻辑来看，整套工装采用分体式块装结构，底部的安装底板预留了多个沉头安装孔，可直接通过T型螺栓固定在压力机的工作台上，安装时需要保证上模与下模型腔的同轴度误差控制在0.05mm以内，

　　避免成型时出现偏载啃模的问题。左右两侧的定位挡块通过内六角螺钉与底座、成型凹模连接，挡块上的销孔用于安装定位销，保证每次合模时上下模的对位精度，成型部位的型腔采用圆弧过渡设计，避免挤压过程中应力集中割伤管材外壁，需要承受挤压力的成型镶件采用硬化处理，表面硬度达到HRC58-62，能承受反复挤压的磨损，延长工装的整体使用寿命。实际使用时，需要先将待加工的金属管按照设定长度裁切，去除管口毛刺后放置到下模的弧形定位槽内，定位槽的弧度与管材外径完全匹配，管材伸出的长度刚好对应打结成型所需的料长，不需要额外做长度定位挡块，操作时工人只需将管材推到定位槽根部即可，能减少装夹辅助时间。压力机滑块下行时，上模的凸型压头首先接触管材伸出端，

　　逐步将管材向凹模型腔内挤压，通过型腔的曲面导向让管材端头逐步卷曲折叠，最终形成密实的打结密封结构，整个成型过程在3秒内即可完成，成型后的端头拉脱力能达到管材本体强度的80%以上，气密性测试可承受1.2MPa的压力无泄漏。从安装边界来看，整套工装的底座长宽尺寸适配常用的100吨及以上开式压力机工作台面，安装孔的孔距符合压力机T型槽的通用间距，不需要额外加工过渡连接板即可直接装夹，工装的闭合高度、开模行程都匹配常规压力机的参数范围，不需要对压力机做额外改造。设计时特意将易磨损的成型部位做成独立镶件结构，当成型面出现磨损、拉毛时，只需要更换对应的镶件即可，不需要更换整套工装，能降低后期的维护成本，同时分体式的结构也方便加工时的精度控制，

　　每个块体都可以单独进行磨削、铣削加工，相比整体式结构加工难度更低，形位公差更容易保证。在成型受力的关键位置，比如凹模的圆弧受力面、凸模的挤压端头，都做了圆角过渡处理，避免热处理时出现应力开裂，同时挤压过程中也不会在管材表面留下压痕，成型后的端头外观平整，没有明显的挤压划痕。这套工装适配的管材主要是外径6-12mm的紫铜管、铝管以及薄壁不锈钢管，针对不同材质的管材，只需要调整压力机的施压行程以及成型型腔的间隙即可，不需要更换整套工装主体结构，在多品种小批量的管路加工场景里，适配性较强。日常维护时，只需要定期在成型型腔表面涂抹少量冲压润滑油，减少挤压时的摩擦阻力，同时定期检查连接螺钉是否出现松动，定位销是否有磨损移位，就能保证长期使用的成型精度。
