钢筋混凝土车用螺旋弹簧减振结构

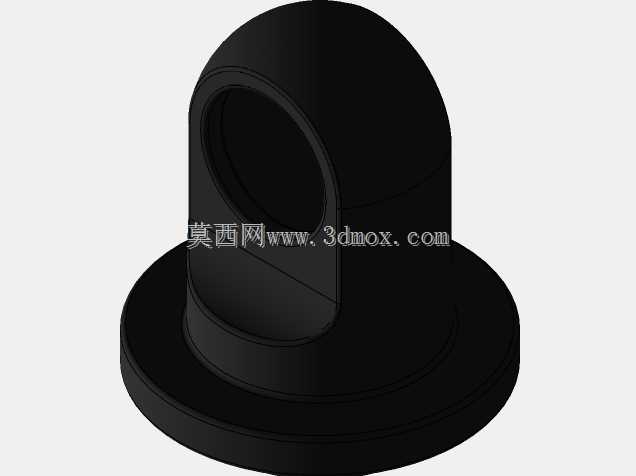

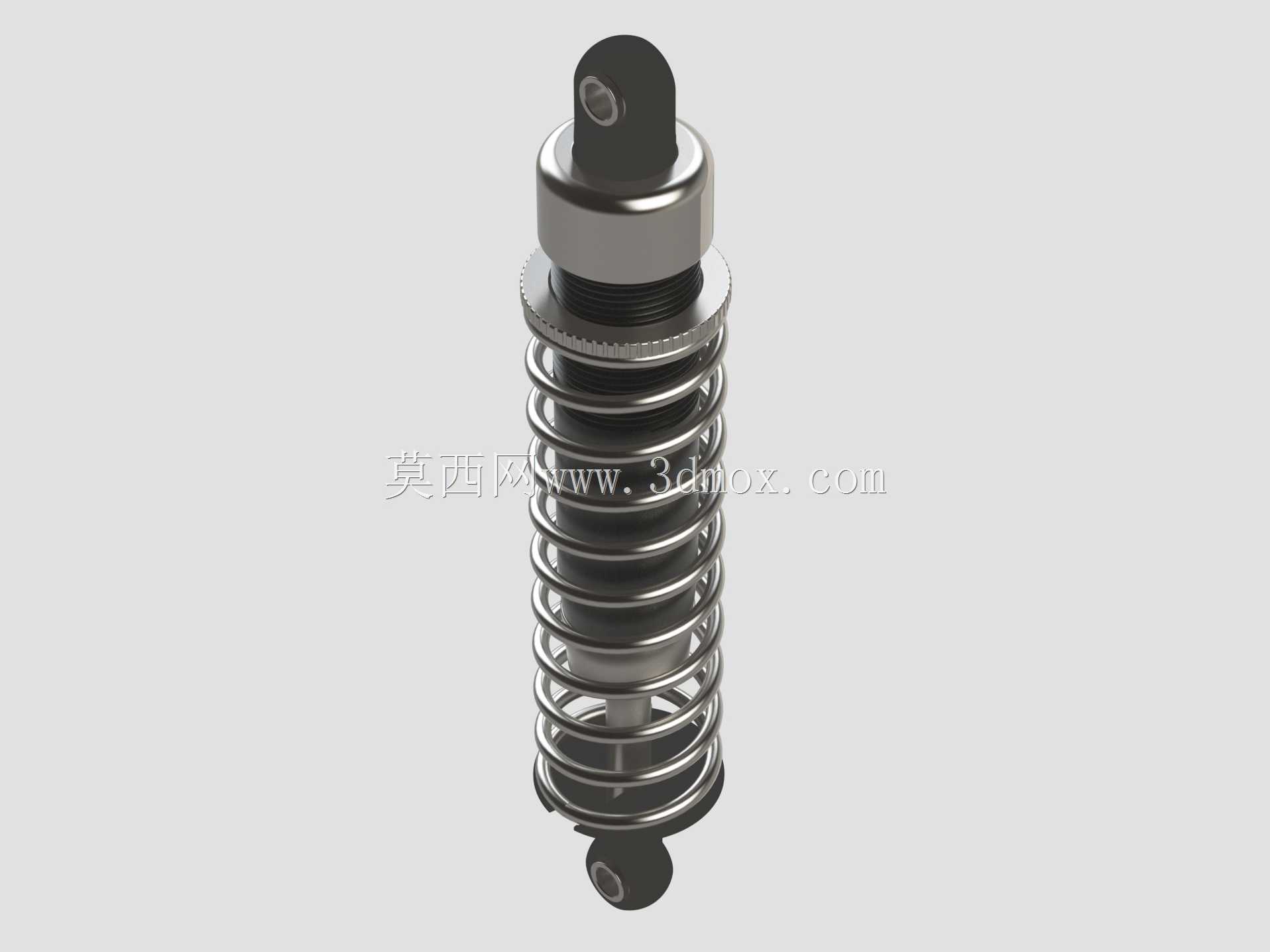

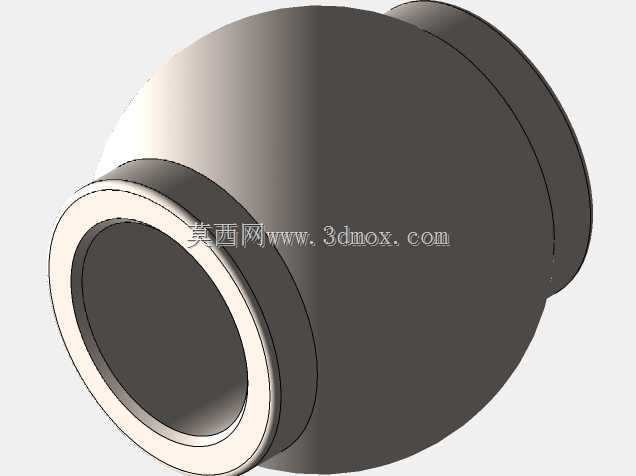

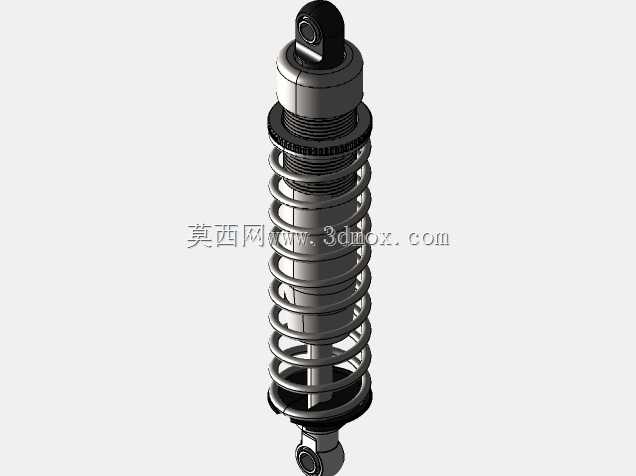

　　该减振结构主要适配重载作业的钢筋混凝土运输车辆，这类车辆常年行驶在非铺装施工场地与颠簸城郊路段，行驶过程中车架与车桥之间会产生持续的不规则冲击，若没有可靠的减振结构承接冲击，不仅会导致车载混凝土在运输途中发生离析，还会加速车架、货厢连接部位的疲劳开裂，甚至影响行驶过程中的转向稳定性。这款减振结构采用圆柱螺旋弹簧与阻尼芯同轴集成的布局，上下两端均设计了环眼式铰接安装位，上端铰接位可直接对接车架底部的安装吊耳，下端铰接位匹配车桥侧的固定支座，安装时无需额外设计转接支架，铰接结构自带的转动余量可以抵消车辆行驶过程中车桥上下跳动带来的横向位移偏差，避免弹簧与阻尼杆承受侧向弯矩，大幅延长构件的使用寿命。

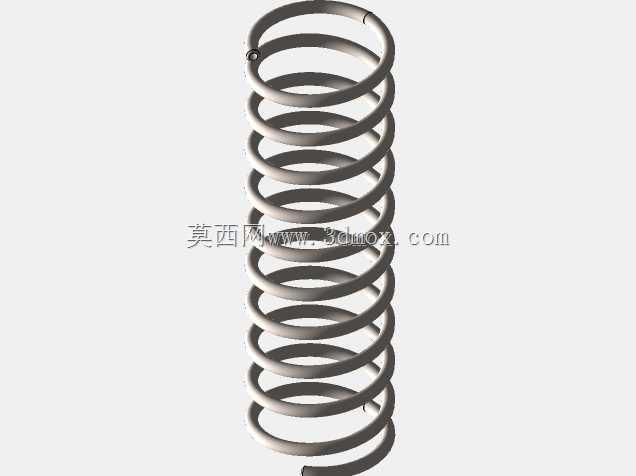

　　设计阶段首先根据车辆满载状态下的轴荷参数，匹配了等节距圆柱螺旋弹簧的线刚度，保证空载状态下弹簧有足够的预紧量，不会在小幅颠簸时出现弹簧松旷异响，满载状态下弹簧的压缩行程预留了足够的缓冲余量，不会因为重载冲击出现并圈失效的问题。内置的阻尼芯采用双向阻尼匹配设计，复原行程的阻尼力大于压缩行程阻尼力，压缩阶段阻尼力较小，可以让弹簧快速承接路面冲击，避免生硬的颠簸直接传递到车架，复原阶段阻尼力较大，能够快速耗散弹簧储存的弹性势能，避免车辆出现持续的余振。整个结构的径向轮廓做了严格的尺寸约束，弹簧外径控制在合理范围内，安装后与周边的制动管路、车架加强筋、轮罩钣金都预留了足够的安全间隙，即使在最大压缩行程下，也不会与周边构件发生运动干涉。

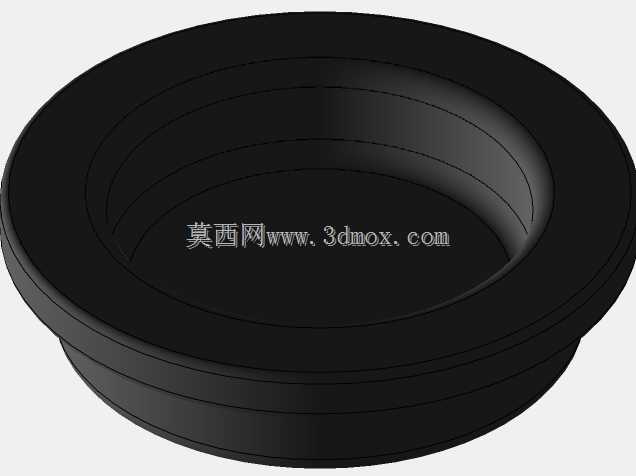

　　上下铰接位的中心距按照主流重载车型的悬架安装空间做了适配，替换原有减振构件时可以直接对位安装，不需要调整原有悬架的硬点位置，阻尼芯的活塞杆表面做了硬化处理，配合端部的防尘密封结构，可以阻挡施工场景下的泥沙、灰尘进入阻尼腔，避免密封件过早磨损出现漏油失效的问题。弹簧表面采用了防锈涂层处理，可以适应施工场地多泥水、多扬尘的使用环境，减少日常维护的频次。
