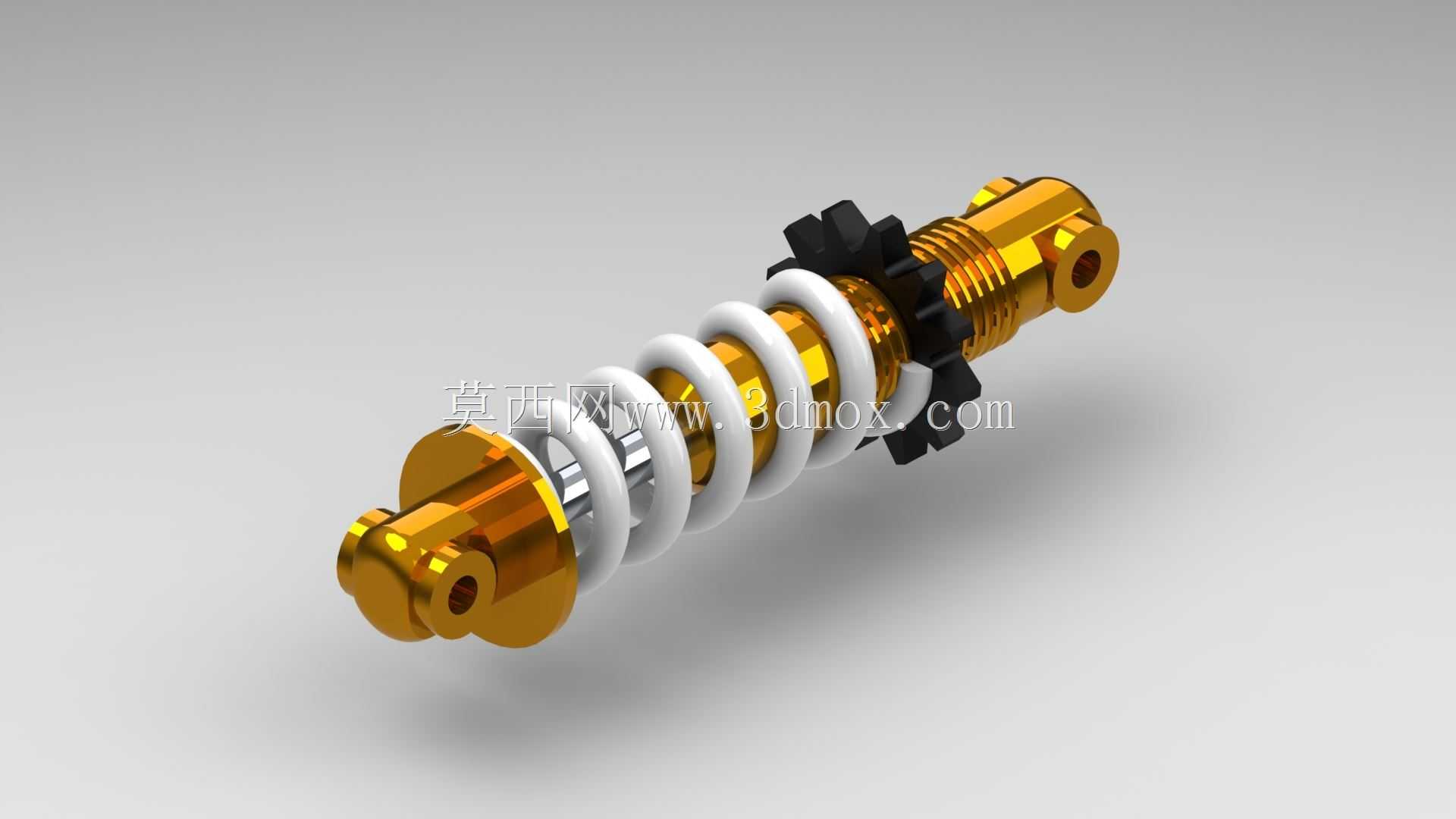

这类减震结构常被应用在小型非道路越野车辆、小型电动代步车以及定制化实验赛车的行走悬架系统中,核心作用是吸收路面传递到车架的冲击载荷,过滤行驶过程中产生的高频振动,避免刚性冲击直接传递至驾乘位置或是车载精密部件,同时保证车轮与地面的有效贴合,提升行驶过程中的抓地稳定性。从结构设计逻辑来看,该减震采用圆柱螺旋压缩弹簧作为弹性承载元件,弹簧两端的金色金属端座分别对应车架侧与车轮摆臂侧的安装位,端座上预留的同轴通孔用于穿装连接销轴,安装时需要保证两端销轴的平行度误差控制在合理范围,避免工作过程中弹簧出现偏磨、卡滞的问题。中间的阻尼杆结构与弹簧同轴布置,负责将弹簧压缩回弹过程中的动能转化为热能耗散,避免弹簧出现持续往复的余振,
提升整体的滤震表现。设计过程中需要先根据整车满载轴荷计算弹簧的刚度参数,匹配对应的弹簧线径、有效圈数以及自由长度,同时要校核减震器的最大压缩行程与最大拉伸行程,保证悬架跳动到上下极限位置时,减震器不会出现触底或是拉脱的问题。安装边界方面,两端安装孔的中心距在自由状态下需要匹配悬架设计时的硬点坐标,压缩到极限位置时的最小长度要预留足够的安全间隙,避免与周边的摆臂、车架杆件发生运动干涉。弹簧外侧的白色防护套主要用于阻挡泥沙、灰尘进入阻尼杆的密封区域,延长密封件的使用寿命,端座旁的黑色调节齿圈可用于调整弹簧的预紧力,适配不同的整车负载需求,调整时需要保证两侧减震的预紧量一致,避免出现车身侧倾的问题。
建模过程中需要重点处理弹簧与端座的配合关系,保证弹簧端面与端座支撑面的贴合度,同时要还原阻尼杆与端座之间的同轴装配关系,预留出合理的装配间隙,避免运动仿真过程中出现部件干涉的问题。这类小型减震结构相比重型车辆的减震部件,结构更紧凑,重量更轻,适合对安装空间、自重有严格要求的小型移动设备使用,在实际选型匹配时,除了载荷与行程参数,还需要结合安装角度计算等效的杠杆比,保证减震器实际承受的载荷与阻尼特性匹配整车的悬架调校需求。
