轮毂电机配套阻尼减震构件结构设计

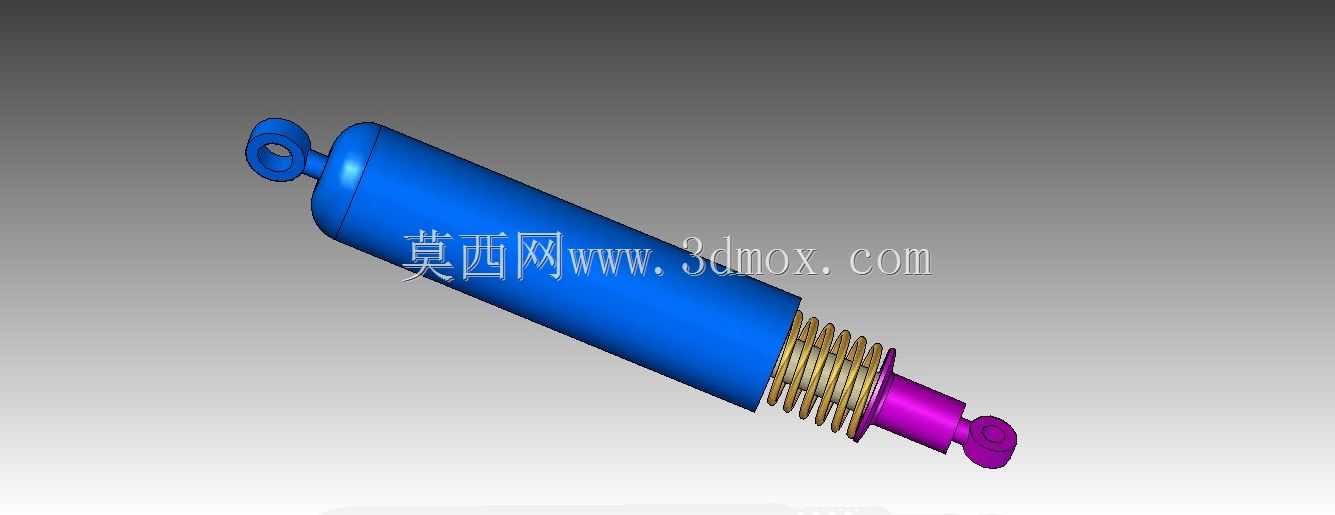

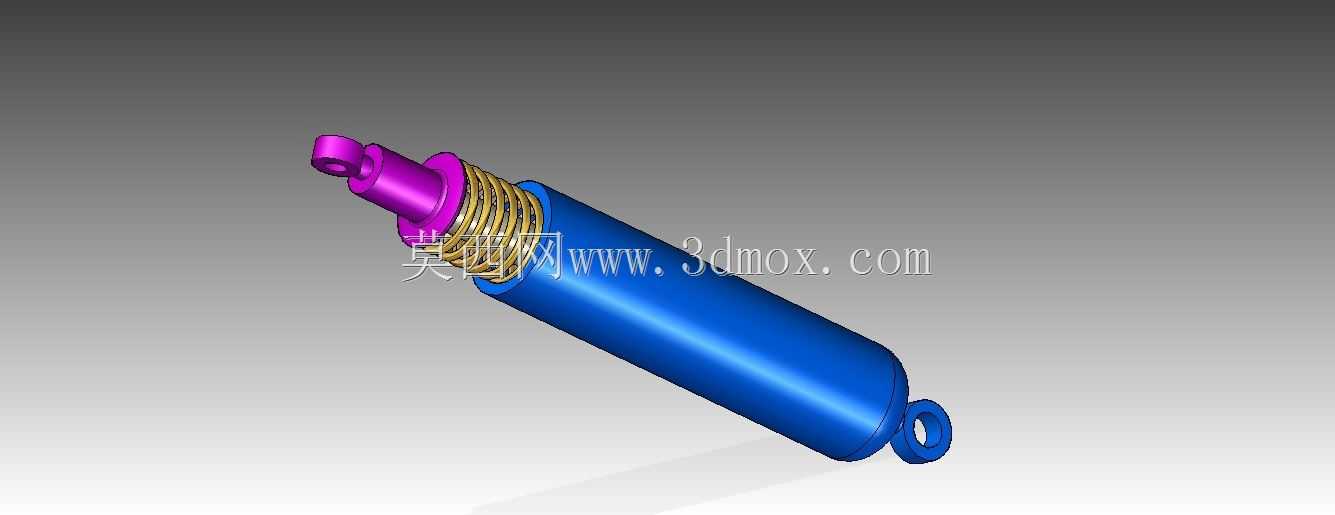

　　在轮毂电机驱动的行走机构设计中，减震构件是直接影响行驶平顺性与部件使用寿命的核心配套件，这类减震结构需要同时承载垂向载荷、过滤路面颠簸带来的冲击，还要适配轮毂电机紧凑的安装空间，避免与电机本体、轮辋、转向拉杆发生运动干涉。从结构设计逻辑来看，这款减震构件采用了筒式阻尼加外置螺旋弹簧的经典布局，筒身作为阻尼介质的容纳腔体，承担主要的导向与阻尼力输出功能，外置的螺旋弹簧负责承载静态载荷与冲击过程中的弹性复位，两端的铰接吊耳结构分别对应车架侧与轮边侧的安装点，铰接处预留的销轴安装间隙可以补偿轮边跳动过程中的小角度摆动，避免构件承受额外的弯曲应力。

　　实际选型匹配过程中，首先要确认的是安装边界尺寸，两端吊耳的中心距在完全伸展与极限压缩状态下的差值，直接决定了轮边的最大跳动行程，设计时需要结合轮毂电机的轮边跳动量做匹配，预留10%左右的行程余量，避免极限工况下出现减震器触底或者弹簧脱出的问题。筒身的外径尺寸需要严格控制，因为轮毂电机的安装空间集中在轮辋内部，筒身过大会在转向过程中与轮辐发生剐蹭，而弹簧的中径、节距与丝径参数，则需要根据预设的弹簧刚度来计算，刚度匹配既要满足空载状态下的基础缓冲需求，也要覆盖满载工况下的载荷变化，避免出现过硬导致颠簸明显、过软导致频繁触底的问题。

　　从功能实现角度，筒身内部的阻尼结构负责将弹簧往复运动的机械能转化为热能耗散，抑制弹簧多余的往复振动，避免轮边出现余震不断的情况。设计时阻尼力的调校需要和弹簧刚度做匹配，压缩行程的阻尼力设置相对偏小，保证冲击能够被弹簧快速吸收，回弹行程的阻尼力适当调高，控制弹簧复位的速度，避免回弹过程中对车架造成二次冲击。两端的铰接结构采用了通孔式吊耳设计，安装时可以通过销轴配合橡胶衬套连接，橡胶衬套能够过滤高频的小幅振动，减少金属部件之间的硬接触，同时降低震动传递到车架的幅度，提升整体的NVH表现。

　　这类减震构件除了应用在轮毂电机驱动的电动行走设备上，也可以适配小型非道路车辆、轻型代步设备的悬挂系统，设计过程中需要同步考虑安装点的受力方向，保证减震器的工作轴线尽量与轮边跳动的轨迹切线方向重合，减少侧向力对减震器密封件、导向套的偏磨，延长构件的实际使用寿命。建模过程中需要重点验证弹簧在全压缩状态下的并圈间隙、筒身伸缩段的导向长度、吊耳处的结构强度，确保每个运动部件在全行程范围内都没有干涉，安装面的尺寸公差能够适配常规的销轴与衬套规格，不需要额外做定制化的安装改造就能直接匹配对应规格的轮毂电机总成。
