螺旋锥式斜齿传动齿轮结构

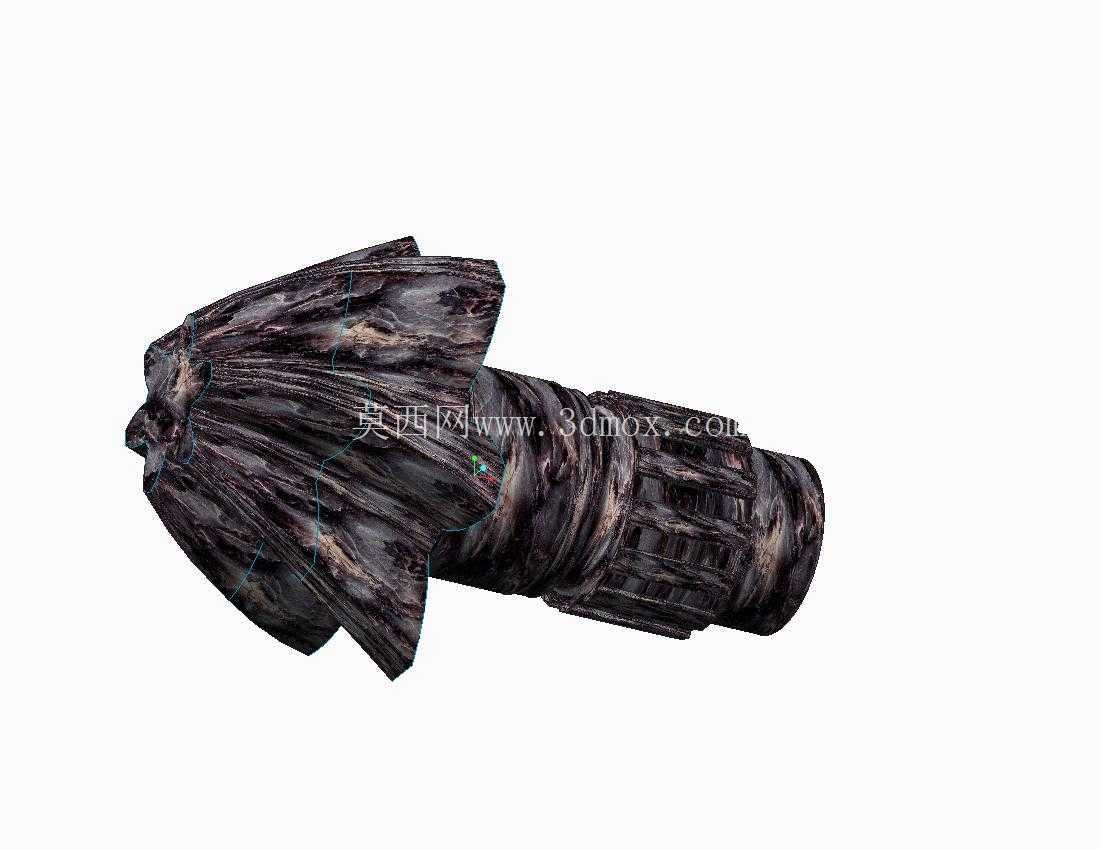

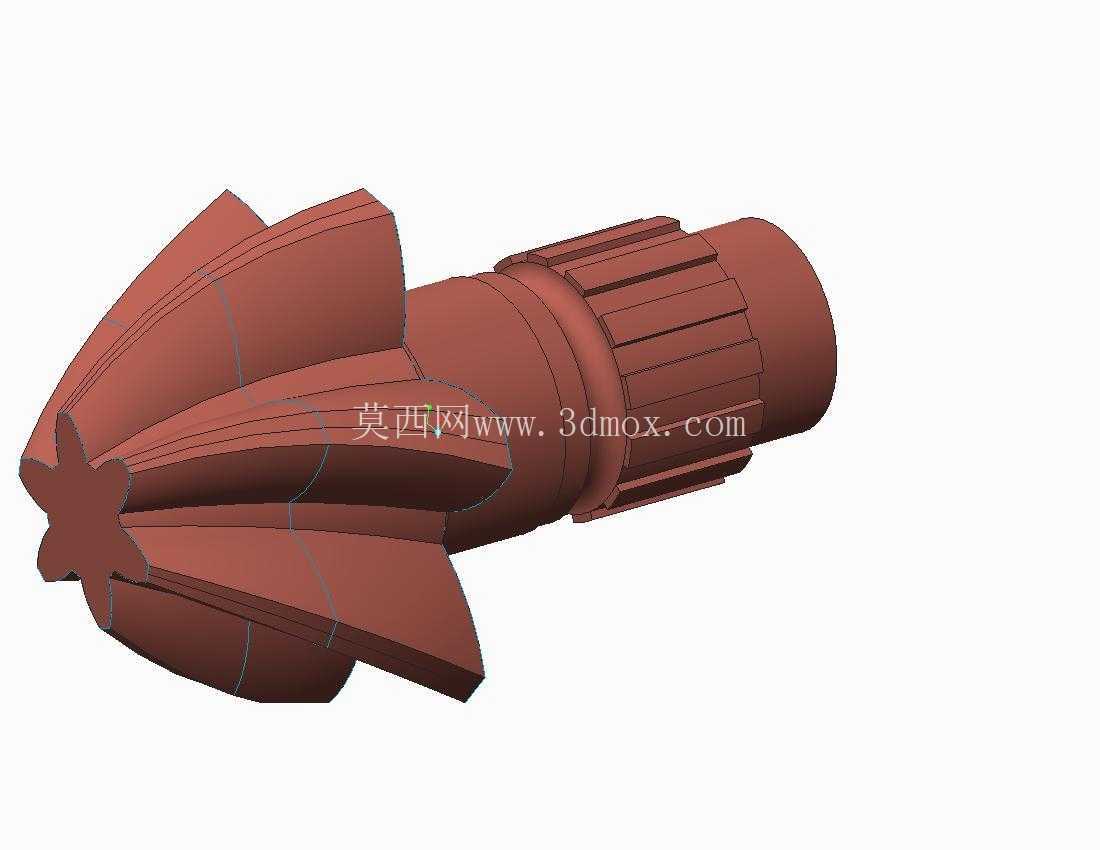

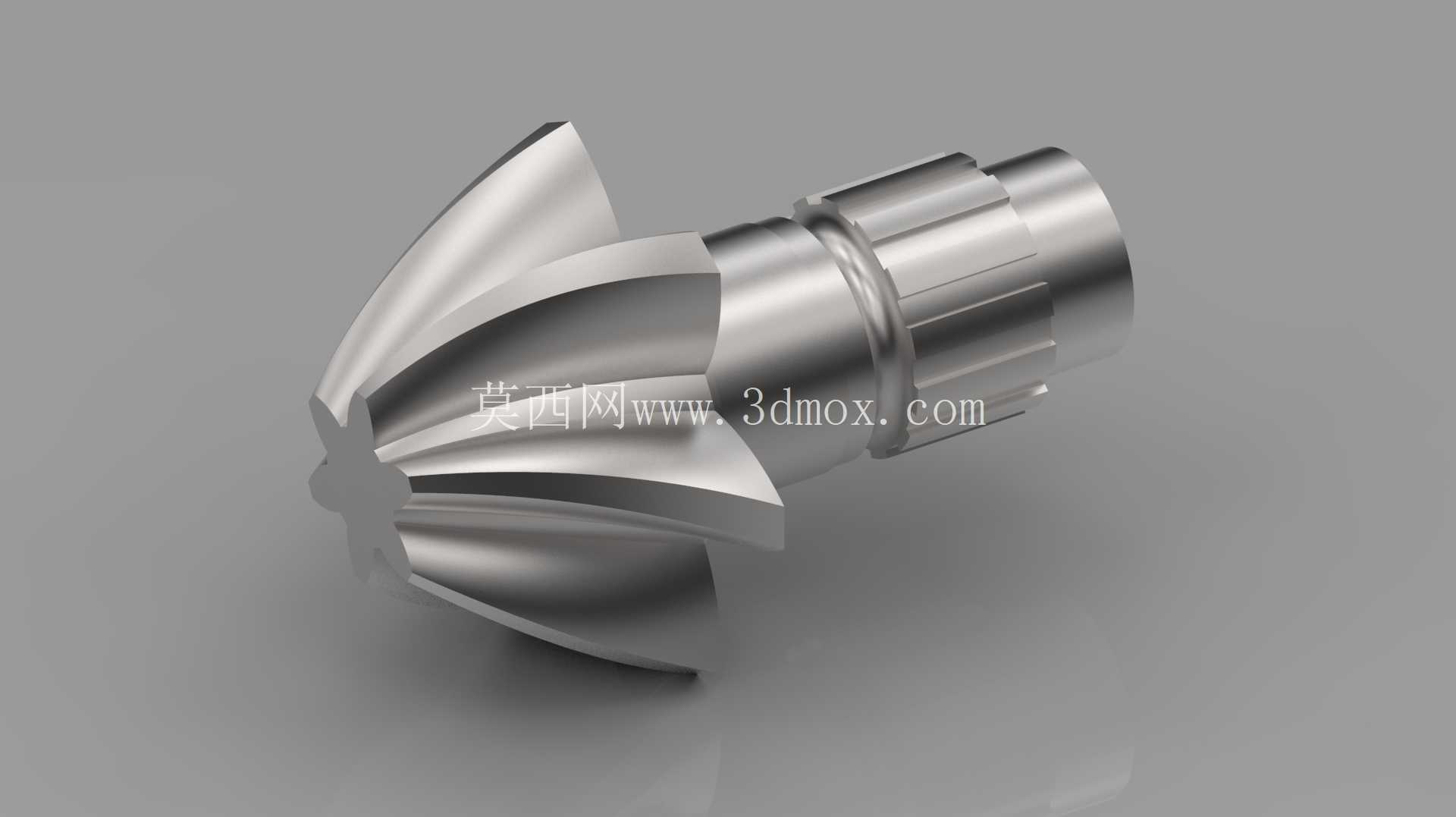

　　该零件属于相交轴动力传递场景中使用的螺旋锥齿轮组件，前端为带螺旋齿向的锥形齿部，后端集成圆柱轴段与外花键连接结构，常见于减速机构、差速机构、阀门执行调节机构以及小型传动箱内部。实际装配时，锥形齿面与配对锥齿轮呈轴线相交布置，通过连续变化的螺旋齿线实现扭矩传递；后端花键段则嵌入配合轮毂或联轴套内，依靠周向均布的键齿限制相对转动，避免平键单键连接在交变载荷下出现应力集中。

　　从结构功能上看，锥部齿形采用螺旋走向，相比直齿锥齿轮，啮合过程中齿面接触线沿齿宽逐步进入和退出，冲击与噪声明显降低，适合中高转速、需要平稳换向或频繁启停的传动位置。齿顶从大端向小端收敛，齿厚随锥距变化，建模时需要控制节锥角、根锥角与面锥角之间的几何关系，保证配对齿轮在安装距下具有合理侧隙。轴肩位于锥齿与花键之间，既承担轴向定位作用，也为轴承内圈或隔套提供贴合端面；花键末端保留圆柱导向段，便于装配时先行导入配合孔，减少齿端磕碰。

　　设计思路上，这类零件不能只关注单个齿形是否成型，还要把安装边界纳入校核。前端锥齿外径决定啮合区所需径向空间，齿面大端边缘与箱体内壁、润滑挡油结构之间应保留足够间隙；后端花键长度影响插入深度和承载均匀性，过短会导致键齿载荷分布不均，过长则可能与相邻零件发生干涉。轴肩端面需要与轴线保持较高垂直度，否则轴承压紧后会引入附加弯矩。齿根过渡区域应保留连续圆角，避免热处理和受扭时在根部形成裂纹源。

　　在设备维护与选型中，该类齿轮通常用于传递转向变化后的旋转运动，齿面接触区位置是装配调试重点。若安装距偏差过大，接触斑会偏向齿端或齿顶，造成局部磨损、发热甚至断齿。三维建模时应还原锥齿螺旋方向、齿宽、轴径、花键齿数及退刀槽等细节，使工程人员能够在装配环境中检查啮合间隙、轴系定位和周边箱体干涉，也便于后续进行工程图输出、加工工艺规划与齿部强度校核。
