水管块支撑固定座三维结构设计

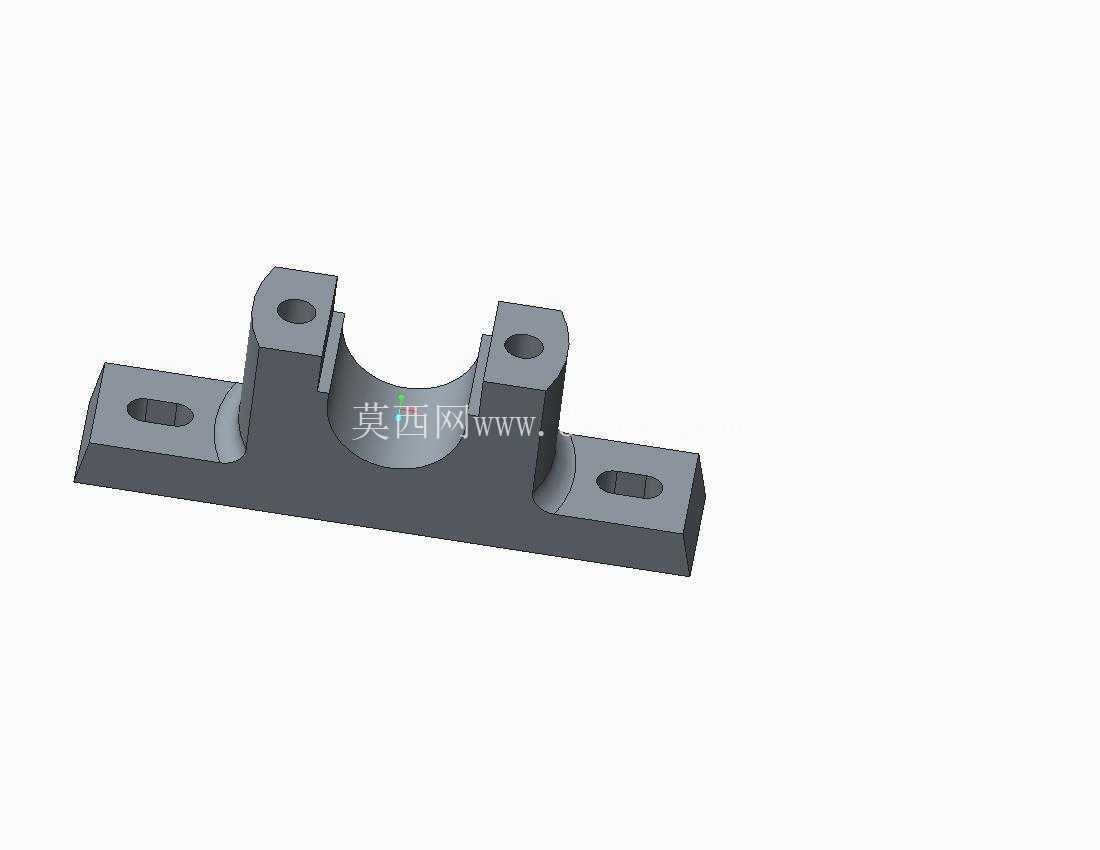

　　这个零件属于管路系统里的支撑夹持类构件，整体采用一体式块状结构，中部设置半圆形开口槽，用于承托并限位圆柱形水管或阀杆类部件。两侧立板上加工有同轴通孔，可穿入销轴、螺栓或锁紧件，使上半部分压紧结构与底座配合，实现对管件的抱紧固定；底部向左右延伸出安装翼板，翼板上开设长圆形腰孔，方便装配时沿长度方向微调固定位置，补偿安装孔位偏差。

　　从实际布置看，这类结构常见于水处理设备、液压站、流体测试台以及小型阀组集成模块中。水管块并不直接承担通流功能，而是把管路、减压阀或相关仪表件稳定约束在基座面板上，避免设备运行过程中因水压脉动、振动冲击造成管路偏移、接头松动或密封失效。中部半圆槽的曲率需要与被支撑管件外径匹配，槽口两侧留出足够壁厚，以保证夹持时接触面压分布均匀，不会出现局部应力集中。

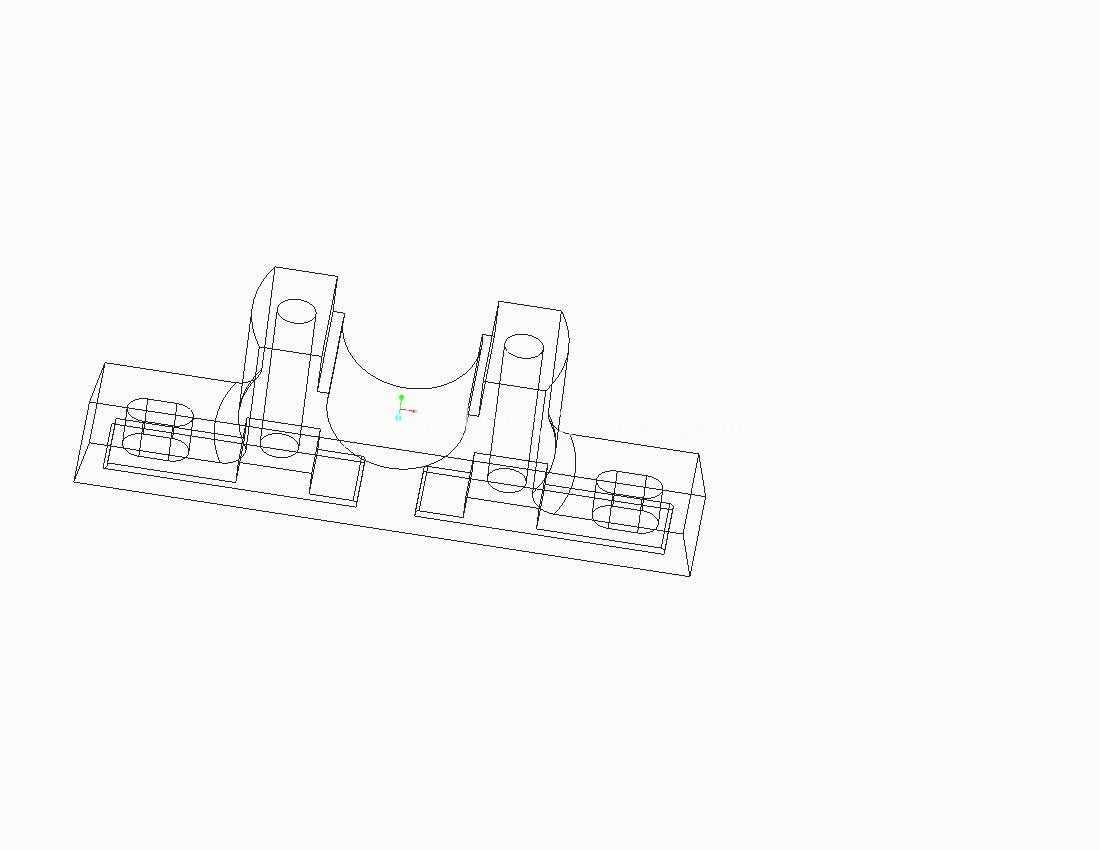

　　建模时先以底座轮廓为基准拉伸出主体，再在中间切除半圆柱容纳槽，随后建立两侧带孔立板。底部翼板与主体之间采用过渡圆角连接，能够改善铸造或机加工后的受力状态；腰形孔的长度、宽度和边距需要结合螺栓规格确定，既要保证压紧力，又不能让翼板边缘过于薄弱。立板顶部平面可作为压板或锁紧件的贴合面，孔位高度则决定管件中心线相对安装面的位置，这一尺寸直接影响周边管路走向和装配空间。

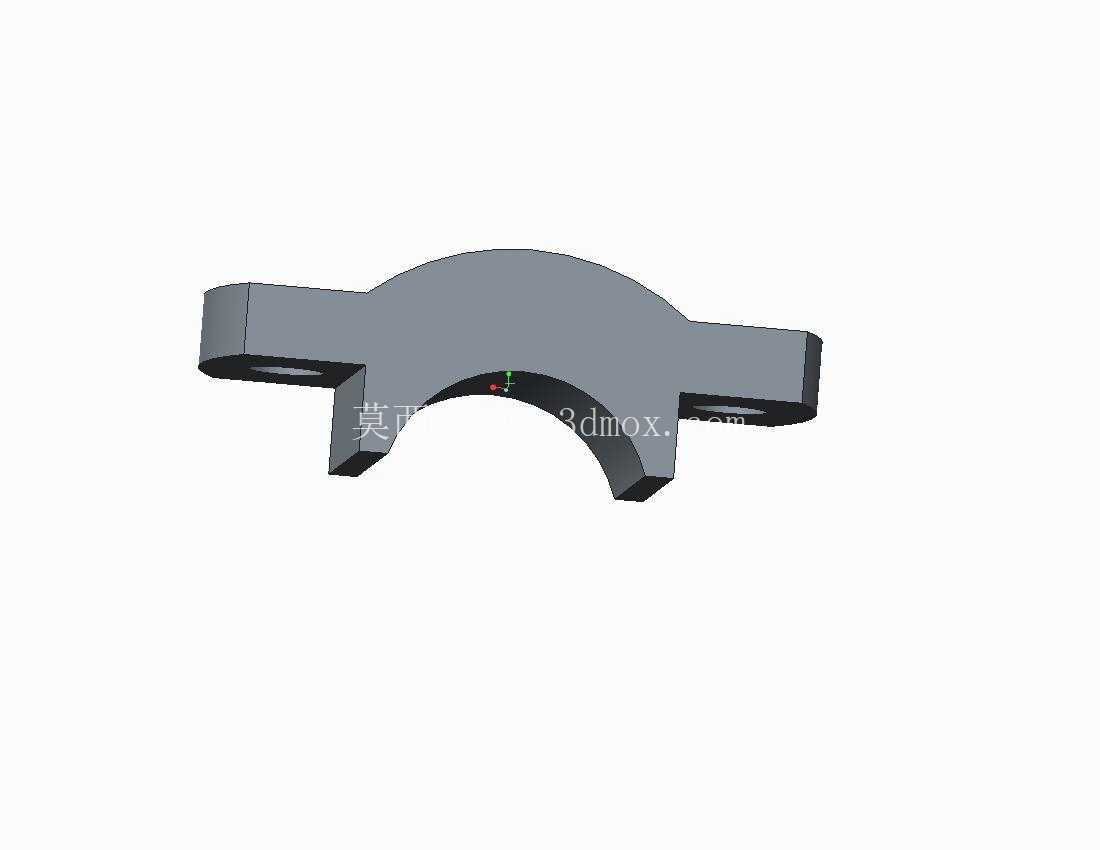

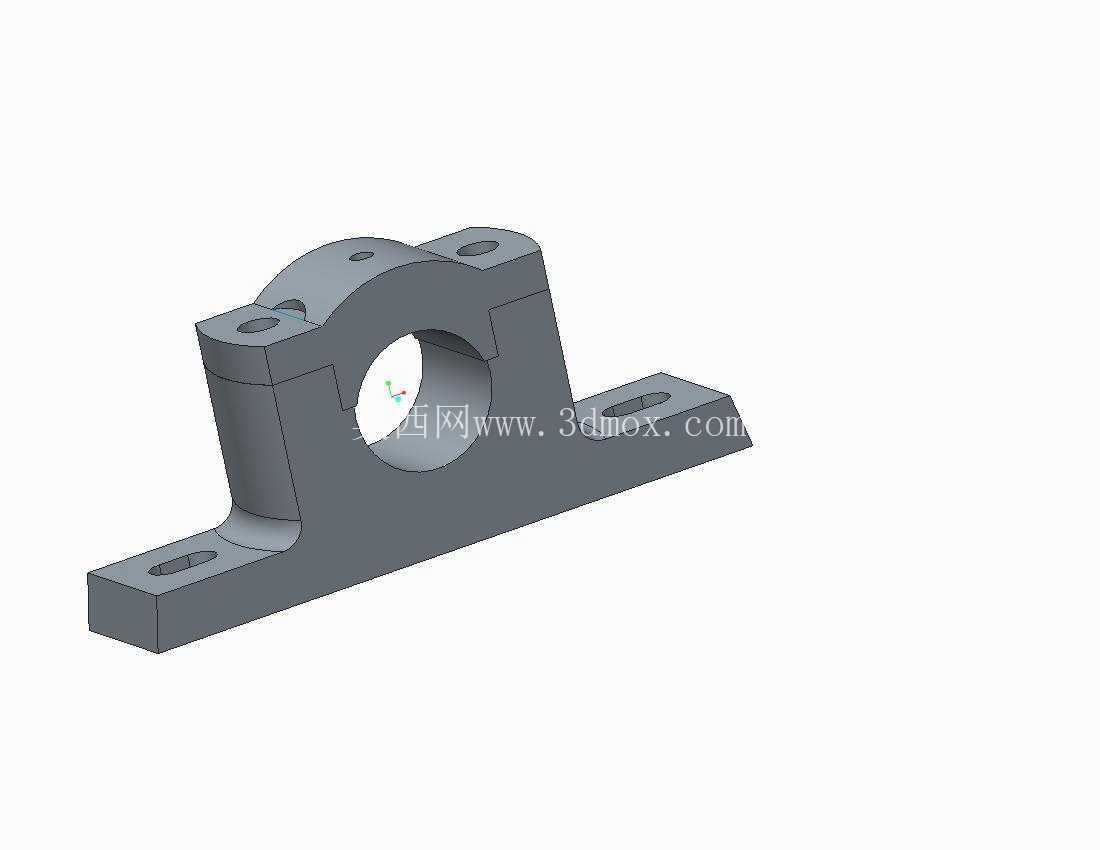

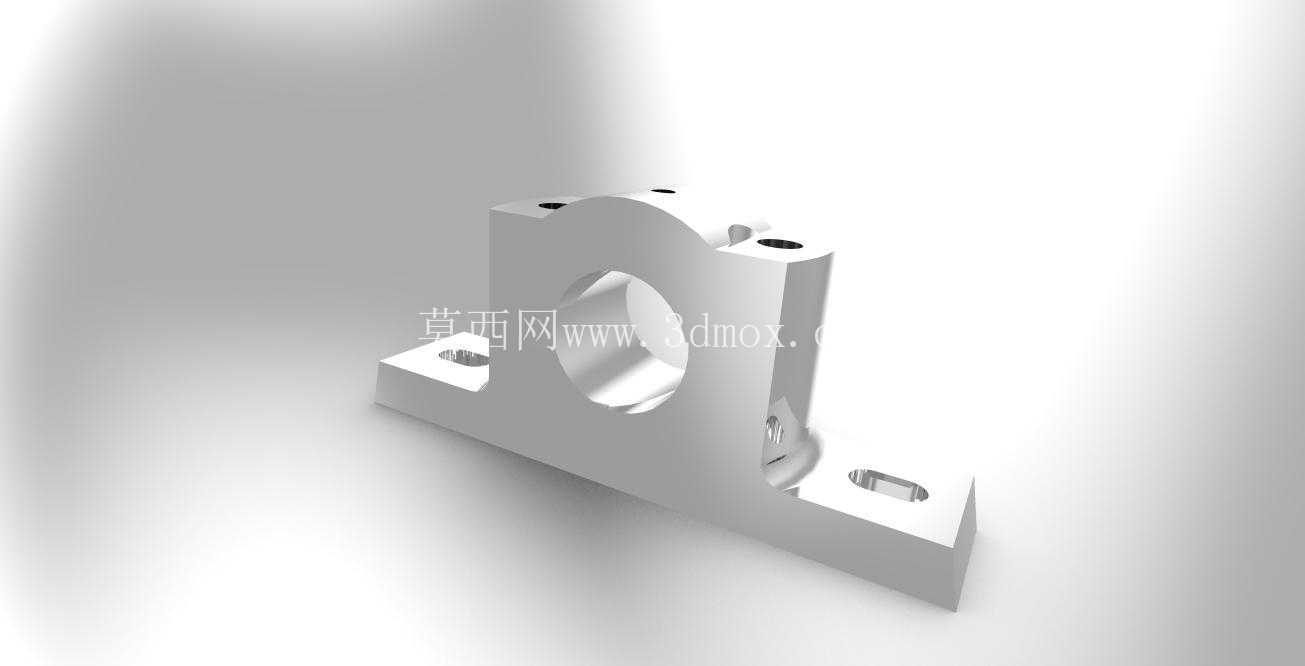

　　外形边界方面，零件整体呈低重心横向展开形态，底座宽度大于上部夹持宽度，有利于提高抗倾覆能力。安装时将翼板贴合在设备面板或支架上，通过腰孔穿入紧固件完成定位；管件放入半圆槽后，再借助两侧孔位安装压盖或连接件。设计中需要重点核对半圆槽中心高、孔间距、翼板孔边距以及整体高度，确保管件装入后不与周围阀体、接头发生干涉。该结构造型简洁、加工特征明确，适合用于管路固定方案验证、阀组布局设计和设备三维干涉检查。
