镂空螺旋线编织球状结构设计

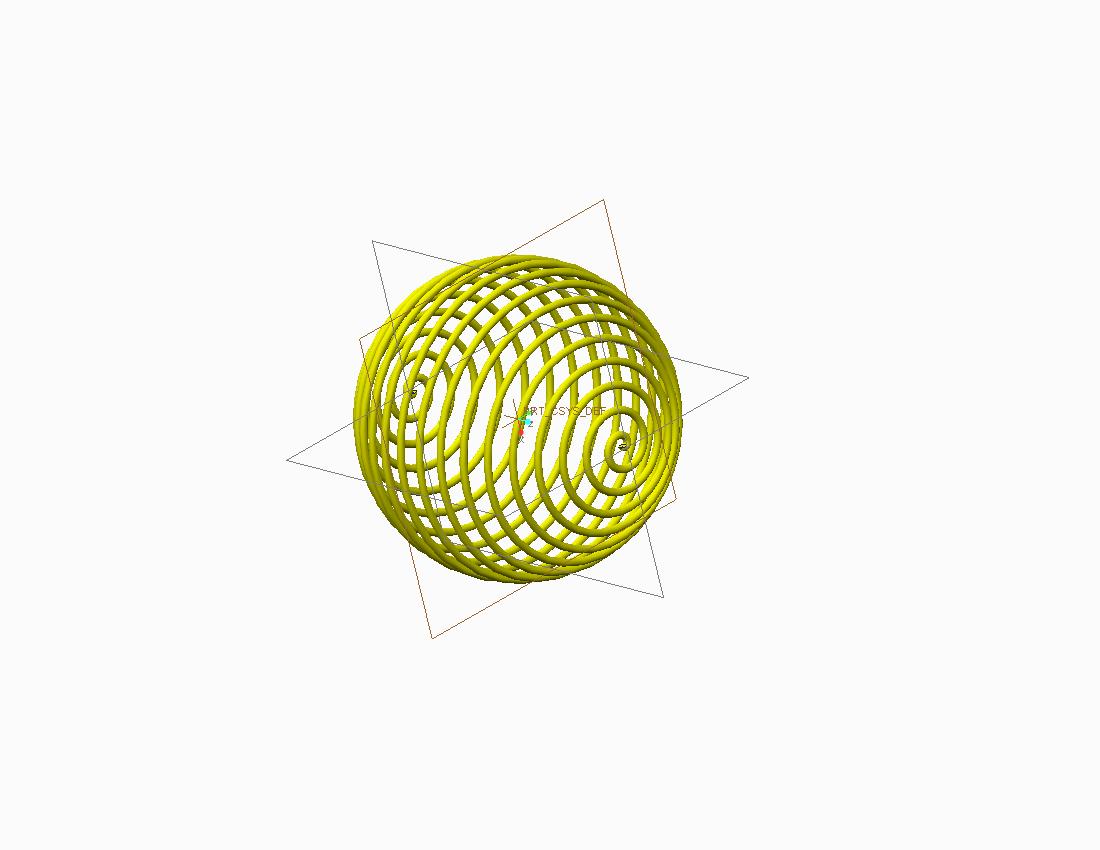

这类镂空螺旋编织球状结构，在工业场景中常作为流体整流栅格、物料筛分匀料构件、装饰性防护外罩使用，在化工流体管路中，该结构可打散管路内的紊流团，让流体经过时沿螺旋镂空缝隙形成多股分流，降低流体对管壁的冲击，同时不会产生过大的流阻，相比实心整流件，镂空结构的重量可降低六成以上，适配对安装载荷有严格限制的管路场景。在物料筛分设备中，该球状结构可作为匀料转子，转动时螺旋缝隙可将团聚的粉状物料打散，同时沿球面均匀分撒到筛网表面，避免物料集中堆积造成筛网局部过载。设计这类结构时，首先要确定球面的基准直径，根据安装腔体的内径预留单边2-3mm的安装间隙，避免转动或装配时与腔壁发生剐蹭，螺旋线的导程需要根据过流或过料的颗粒尺寸调整，缝隙宽度要大于通过物料最大粒径的1.2倍，防止物料卡滞在缝隙中造成结构堵塞。建模过程中先绘制基准球面，再以球面的法向为基准生成等距螺旋轨迹，沿螺旋轨迹扫描生成等截面的环筋，所有环筋在球面交汇位置做布尔合并，同时在筋条交汇处做R0.5-R1mm的圆角过渡，避免应力集中造成结构断裂，筋条的截面直径根据整体球径调整，通常取球径的1/20到1/15，保证结构既有足够的刚性，又不会因为筋条过粗导致镂空率不足。结构的安装端通常在球面的两极位置预留安装凸台，凸台直径根据配套的连接轴径设计，凸台与球面环筋的衔接位置做渐变过渡，避免安装位置出现应力突变，在高速转动的使用场景下，还要对整个球体做动平衡校核，通过调整局部筋条的壁厚修正偏心量，保证转动时的振动值控制在允许范围内。作为防护外罩使用时，该结构的镂空缝隙可控制在8-12mm，既可以保证通风散热效果，又能防止外部异物进入设备内部，螺旋编织的结构相比直孔防护网，抗冲击性能更强，受到外力撞击时，螺旋筋条可通过微小形变吸收冲击能量，不会出现局部断裂破损的情况。
