轮毂电机配套螺旋弹簧减震结构

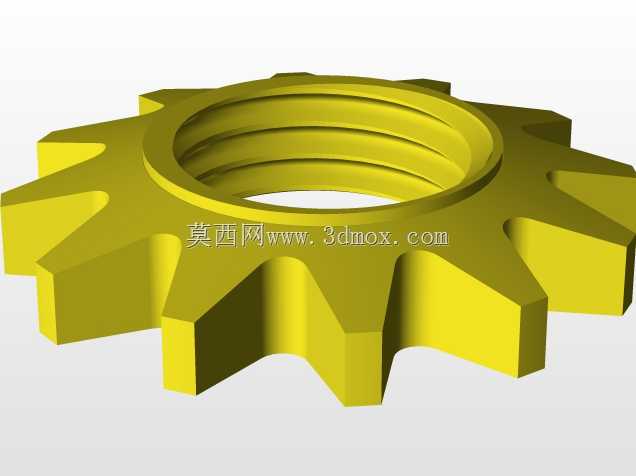

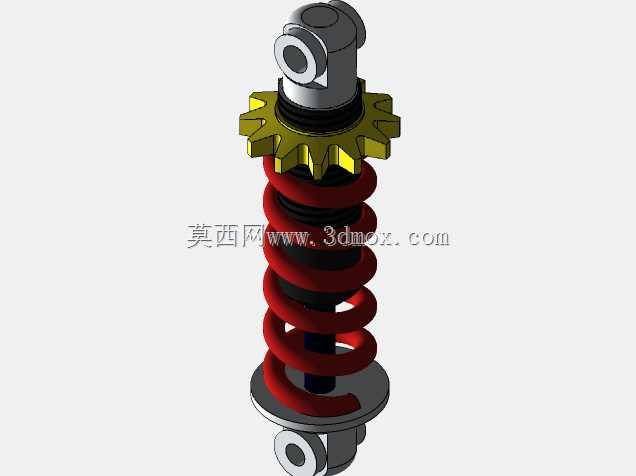

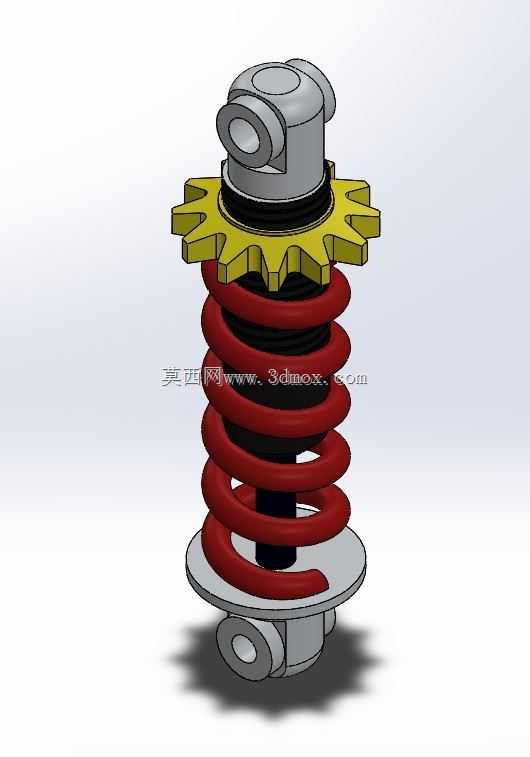

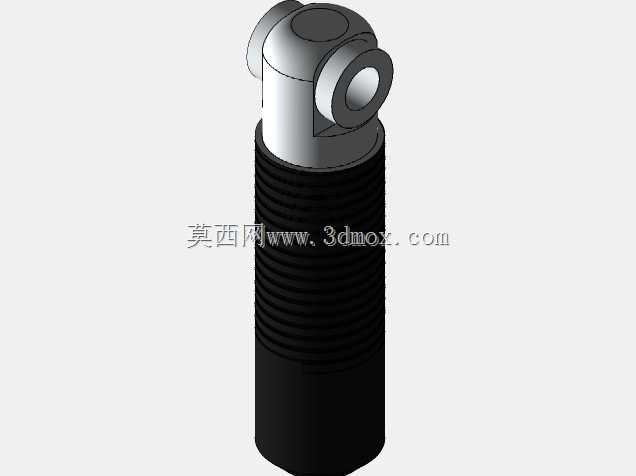

　　这类减震结构主要适配轮毂电机集成的行走机构，常见于小型电动代步车、低速电动作业设备、非道路小型移动载具的轮端悬挂系统中，核心作用是吸收路面传递的冲击载荷，避免轮毂电机直接承受颠簸带来的刚性冲击，同时保障轮端与车架之间的连接稳定性，减少振动向车架上部的传递，提升整机运行的平顺性。从结构设计来看，该减震组件采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧上下端分别设置定位座与连接端，上端集成带齿轮状调节盘的上连接头，可通过旋转调节盘改变弹簧预压缩量，以此适配不同载荷下的减震刚度需求，上下连接端均采用铰接式吊耳结构，能够适配轮端跳动时的小角度摆动，避免运动过程中出现卡滞、附加弯矩过大的问题。设计过程中需要重点考量弹簧的线径、中径、

　　有效圈数与额定载荷的匹配关系，弹簧表面做氧化防锈处理，适配户外多尘、潮湿的作业场景，上下连接座的铰接孔同轴度需要严格控制，避免安装后出现偏载导致弹簧过早疲劳失效。安装边界方面，上下铰接孔的中心距为核心安装尺寸，需要匹配轮端支架与车架安装位的孔距公差，上端调节盘的外齿结构外径需要预留足够的操作空间，方便后期维护时调整预紧力，弹簧的最大压缩行程需要结合轮端最大跳动量做冗余设计，避免极限颠簸工况下弹簧并圈产生刚性冲击。实际选型应用时，需要根据单轮额定承载重量匹配对应的弹簧刚度，铰接部位需要配套自润滑衬套，减少长期摆动带来的磨损，该结构相比传统筒式减震器结构更简单，维护成本更低，适合低速、载荷波动范围不大的轮式行走场景，在小型电动清扫车、

　　厂区短途转运电动车、电动轮椅等设备的轮端悬挂中应用十分广泛。建模过程中需要重点还原弹簧的螺旋升角、两端支撑圈的并紧结构，以及调节齿盘的齿形轮廓、铰接孔的倒角细节，确保装配时各部件不存在干涉，弹簧在全行程压缩过程中与上下连接座、中心导向杆之间保持合理间隙，不会出现摩擦异响的问题。
