轮毂电机配套螺旋弹簧式减震构件

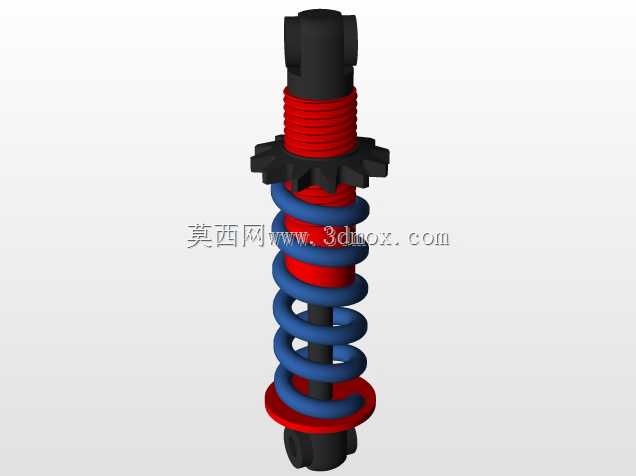

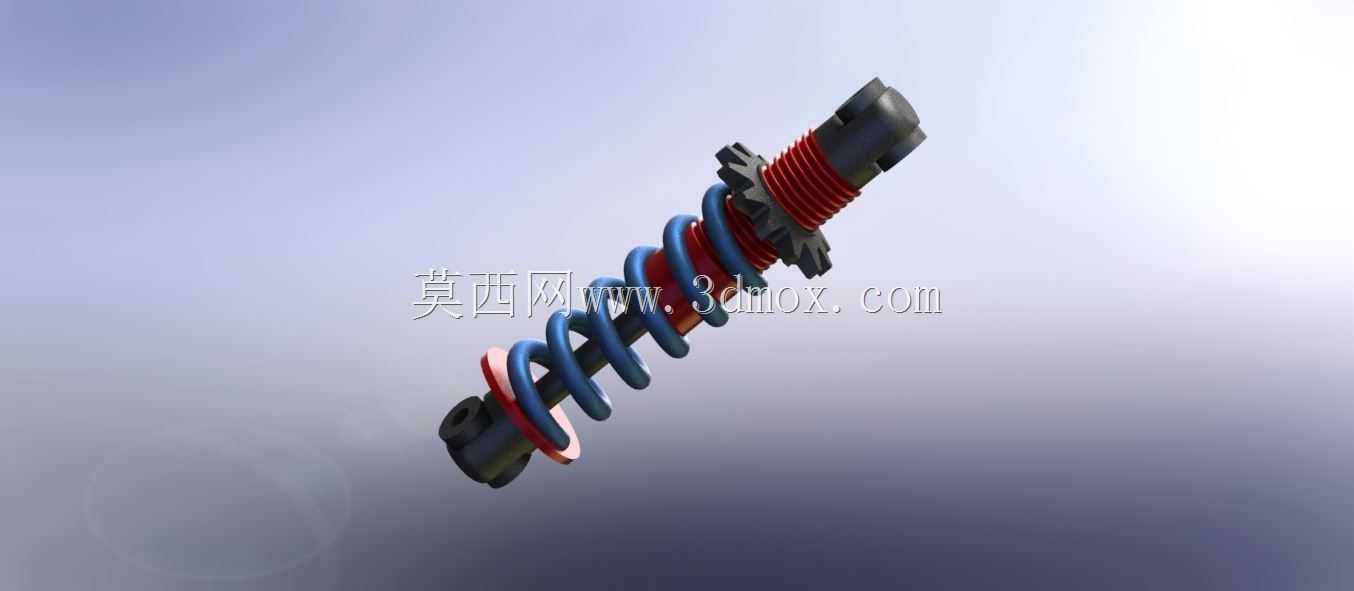

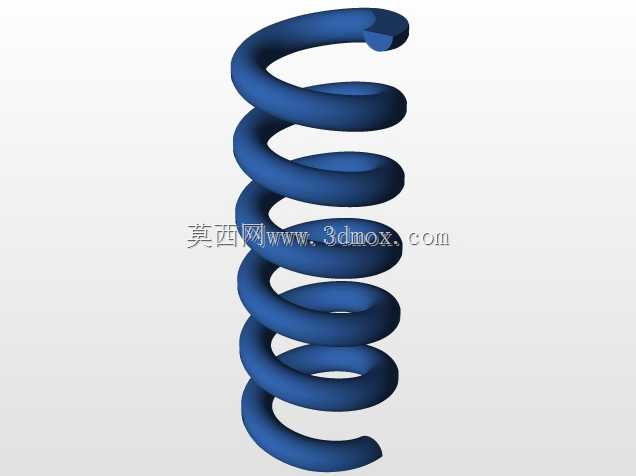

　　这款减震构件主要适配轮毂电机集成式驱动轮组的缓冲需求，在低速电动代步车、分布式电驱作业小车的行走机构中，这类减震部件直接承担轮端与车架间的振动过滤作用，区别于传统集中驱动架构的悬架布置，轮毂电机集成的轮边结构对减震件的径向尺寸、安装同轴度提出了更严苛的要求，设计阶段需要优先匹配轮辋内部的有限安装空间，避免减震器工作行程内与电机壳体、轮辐、制动组件发生运动干涉。从结构设计逻辑来看，该构件采用圆柱螺旋压缩弹簧与阻尼芯轴同轴布置的方案，弹簧选用变节距设计，可在不同冲击载荷下呈现渐变的刚度特性，应对铺装路面的小幅高频振动时，弹簧前段小节距圈组先参与变形，提供偏软的初始刚度保证滤振舒适性；当遇到路肩冲击、坑洼路面的大载荷输入时，

　　弹簧后段大节距圈组逐步贴合，刚度快速上升，限制悬架最大动行程，避免阻尼芯轴被冲击击穿。阻尼芯轴采用筒式结构，上端预留外螺纹安装段，可通过锁紧螺母直接固定在轮架的上安装支座，下端设置带衬套的吊耳结构，适配轮边摇臂的铰接安装，安装位的中心距在设计时预留了15mm的调整余量，可兼容不同载荷等级的轮毂电机轮组匹配需求。实际应用场景中，这类减震件除了承担垂向冲击的缓冲作用，还需要承受轮端传递的部分横向力矩，因此弹簧两端的支撑圈做了并圈磨平处理，保证弹簧受压时的受力均匀性，避免偏载导致的弹簧早期疲劳断裂；阻尼芯轴的外露活塞杆表面做了硬质氧化处理，配合防尘挡圈结构，可阻挡轮边飞溅的泥水、沙尘进入阻尼腔，延长密封件的使用寿命。在三维建模过程中，

　　需要重点校核弹簧并圈时的最小压并高度，确保极限压缩状态下各圈弹簧之间保留0.5mm以上的间隙，避免刚性碰撞产生异响；同时要模拟减震器全行程摆动时的运动包络，确认与周边轮毂电机线束、制动油管、轮罩钣金的安全间隙不小于8mm，防止运动过程中出现管线磨损、结构磕碰的问题。针对轮毂电机工作时的持续发热特性，减震器的安装支架特意避开了电机壳体的高温区域，弹簧与电机外表面的间隙控制在12mm以上，避免电机热量长期传导导致弹簧回火刚度衰减，保证构件长期使用的性能稳定性。
