轮毂电机配套螺旋弹簧减震结构

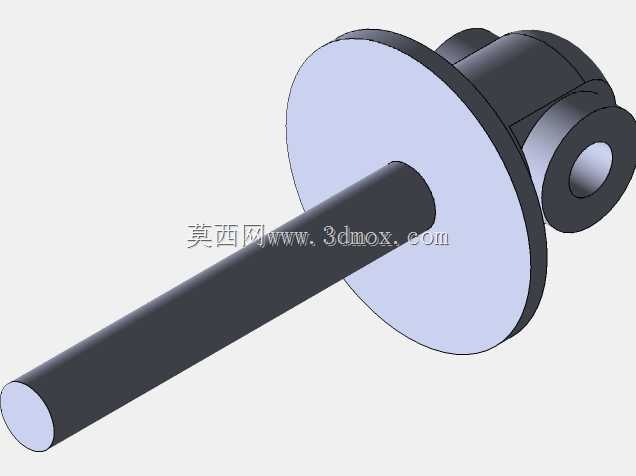

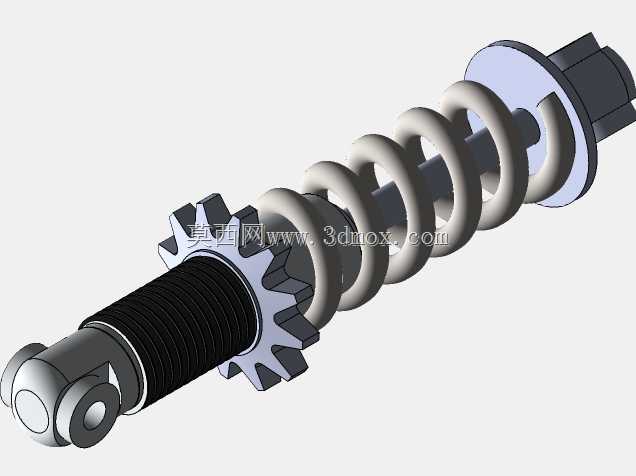

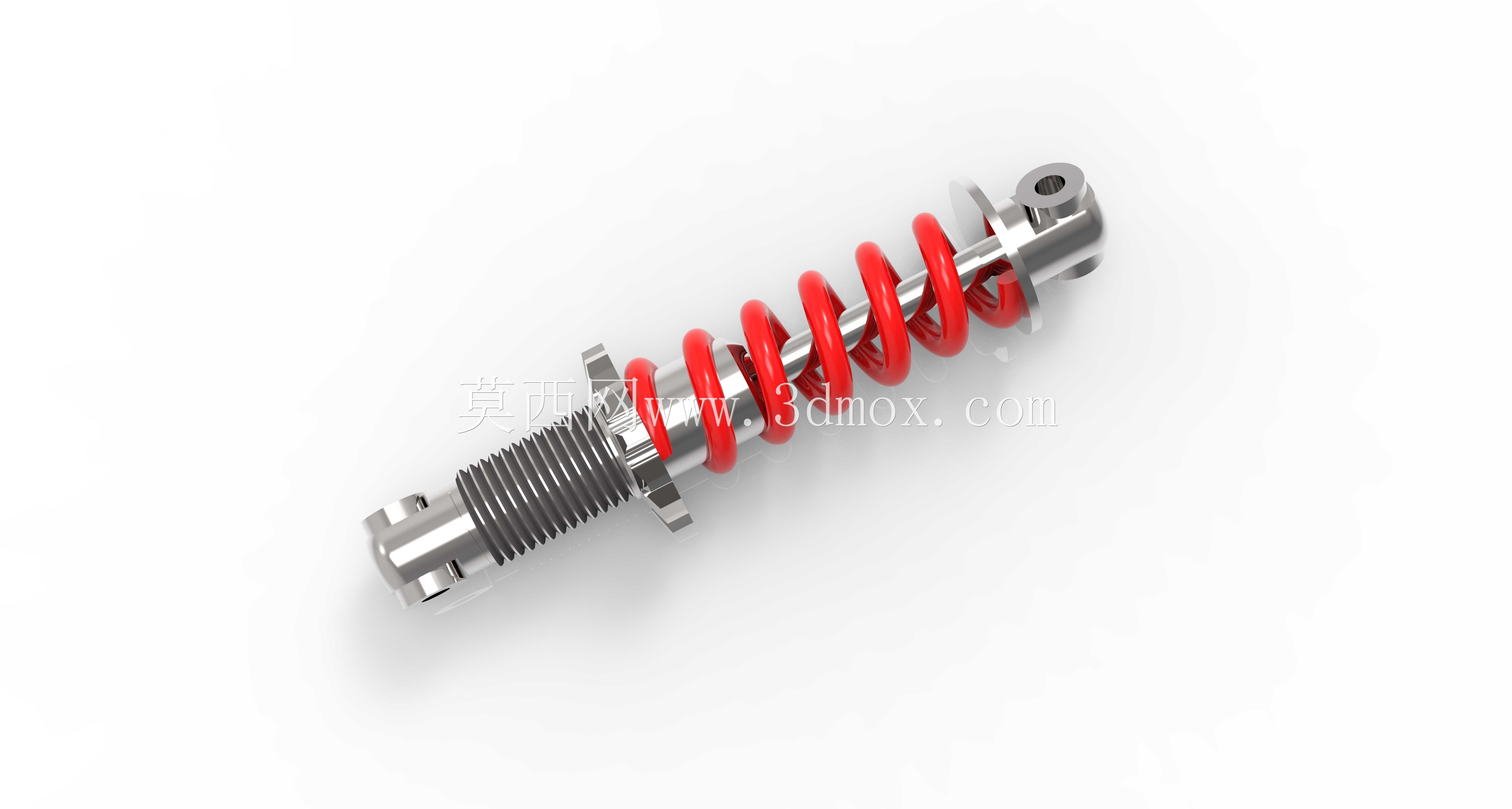

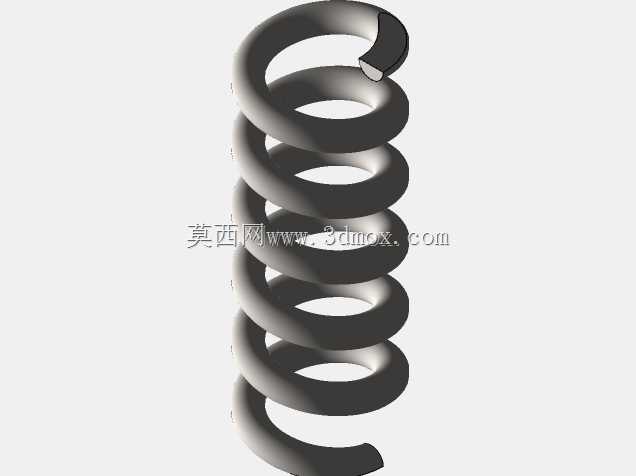

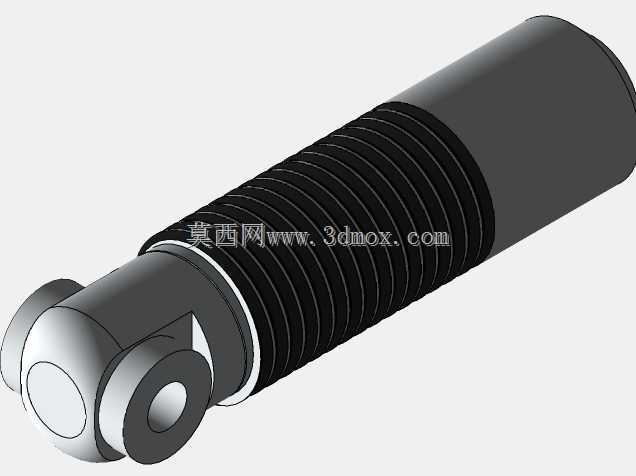

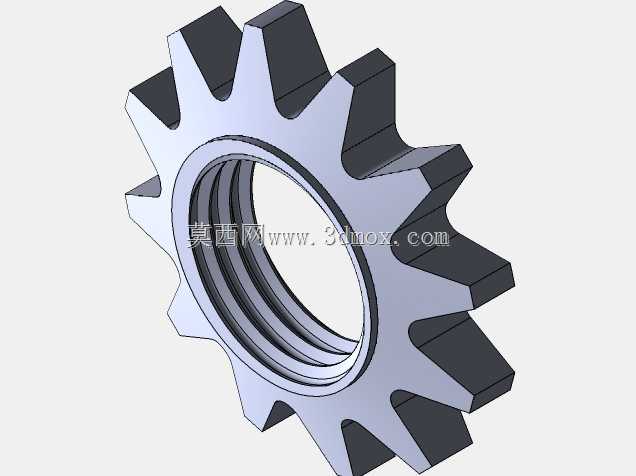

　　这类减震结构常配套轮毂电机使用，在小型电动代步车、两轮电动车、低速四轮代步设备的行走机构中承担核心缓冲作用，能够过滤路面传递到车架的颠簸冲击，避免轮毂电机直接承受硬冲击造成内部磁钢脱落、绕组松动等故障，同时提升驾乘过程的平顺性，减少车架连接部位的疲劳应力。从结构设计来看，该减震采用圆柱螺旋压缩弹簧与阻尼杆同轴布置的方案，弹簧选用红色表面处理的弹簧钢材质，等节距绕制在阻尼杆外侧，两端通过弹簧座定位，避免弹簧受压缩时出现径向偏移；阻尼杆一端设置外螺纹安装段，可通过锁紧螺母调整安装预紧力，适配不同负载下的初始减震刚度需求，两端的连接头采用铰接式结构，能够补偿安装面的角度偏差，避免运动过程中出现卡滞。

　　设计过程中需要重点匹配弹簧刚度与阻尼系数的匹配关系，弹簧线径、中径、有效圈数的参数要对应常用负载区间的压缩行程，避免出现弹簧压并或者刚度过大导致缓冲失效的问题，阻尼杆内部的阻尼通道设计要能匹配弹簧的往复运动速度，在高频小幅颠簸和大幅冲击下都能提供合适的阻尼力，避免出现弹簧反复弹跳的情况。安装边界上，两端铰接孔的中心距在自由状态下需要匹配对应车型的悬架安装位尺寸，螺纹段的长度要预留足够的预紧调整余量，弹簧的最大外径要避开周边的轮毂、刹车线管等部件，保证减震器在全压缩行程中不会和周边构件发生运动干涉。实际装车使用时，这类减震器的工作行程通常覆盖常见路面的颠簸幅度，在过减速带、坑洼路面时，弹簧先吸收冲击能量，阻尼杆再将能量逐步耗散，

　　既不会让冲击直接传递到车架，也不会出现多余的余震，同时因为结构紧凑，占用径向空间小，非常适合轮毂电机这类集成度较高的行走单元配套使用，不需要额外设计复杂的悬架导向结构，就能实现可靠的缓冲减震功能，在小型电动出行设备的悬架设计中应用十分广泛。
