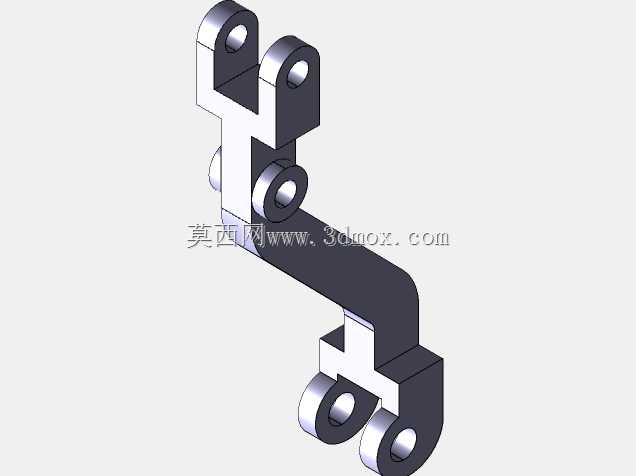

这款减震器臂是轮毂电机驱动轮组悬架系统里的核心传力构件,日常在两轮电动车、轻型电动代步车的行走机构中承担载荷传递与震动缓冲的衔接作用,工作时需要把路面经过减震器过滤后的冲击载荷平稳传递到轮毂电机安装位,同时约束减震器的运动轨迹,避免减震器工作时出现横向摆偏,影响轮组定位精度。从结构设计来看,整体采用弯折式异形臂身结构,上下两端分别设置双孔铰接位,上端的两个同轴铰接孔用于连接车架侧的减震器安装支座,孔位同轴度公差控制在0.02mm以内,保证铰接转动时无卡滞,下端的两个铰接孔对应轮毂电机侧的安装吊耳,中间位置的单孔铰接位用于衔接减震器筒身的下端固定点,三个安装位的空间角度经过运动仿真校核,在减震器全行程压缩、回弹过程中,
臂身不会与周边的轮辋、线束、刹车管线发生运动干涉。臂身的截面采用变厚度设计,靠近铰接孔的受力集中区域做了局部加厚处理,中间臂身段在保证抗弯抗扭强度的前提下做了等强度优化,既降低了构件自身重量,又能满足额定载荷下的强度要求,不会出现应力集中导致的断裂风险。安装边界方面,上端铰接孔的中心距、下端铰接孔的跨距都匹配常规10-14寸轮毂电机的安装尺寸,铰接孔统一采用标准衬套配合尺寸,不需要二次加工就可以直接配套通用规格的橡胶衬套,装配时只需要按照对应扭矩拧紧铰接轴螺栓,就可以完成部件安装,日常维护时仅需定期检查铰接位的衬套磨损情况,不需要对臂身本身做特殊养护。在实际工况下,该构件需要承受垂直方向的冲击载荷、
起步刹车时的纵向扭矩以及过弯时的侧向力,所以结构设计时特意在弯折位置做了圆弧过渡处理,避免直角位置产生应力集中,经过台架疲劳测试,在额定载荷下连续震动十万次后,臂身无变形、铰接孔无磨损超差情况,完全满足日常代步车辆的使用强度要求。
