山地骑行用螺旋弹簧式避震结构

　　日常山地骑行、非铺装路面通勤场景中，路面传递的颠簸冲击会直接作用于骑行者的腰腹与手臂，这款避震结构正是为抵消这类往复冲击设计，可适配硬尾山地车后避震改装、折叠车减震升级、电动两轮车后悬挂加装等多种场景，能有效过滤碎石路、坑洼路面、减速带带来的高频振动，避免轮组因刚性冲击出现跳轮失稳，提升骑行过程的抓地力与操控稳定性。

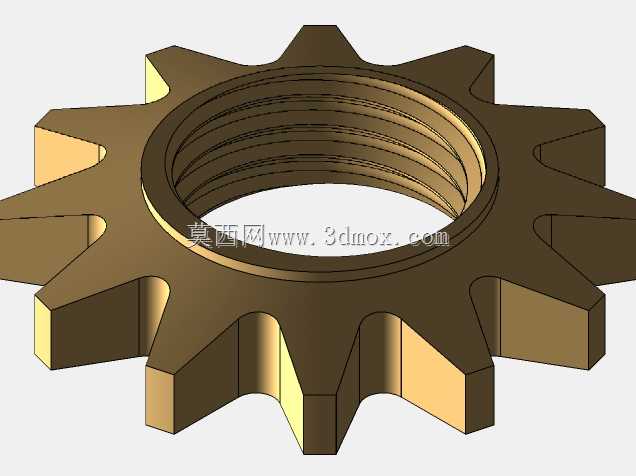

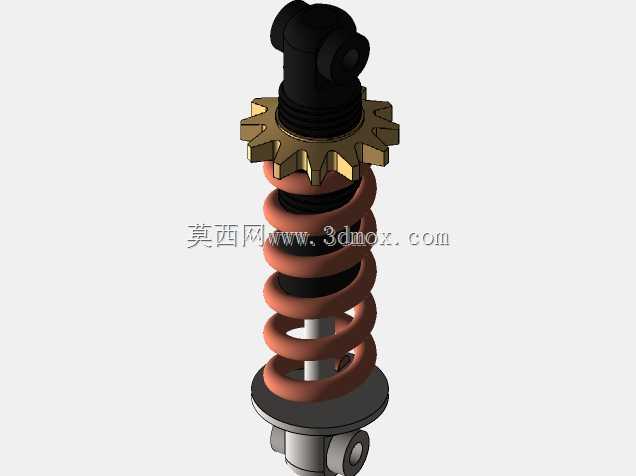

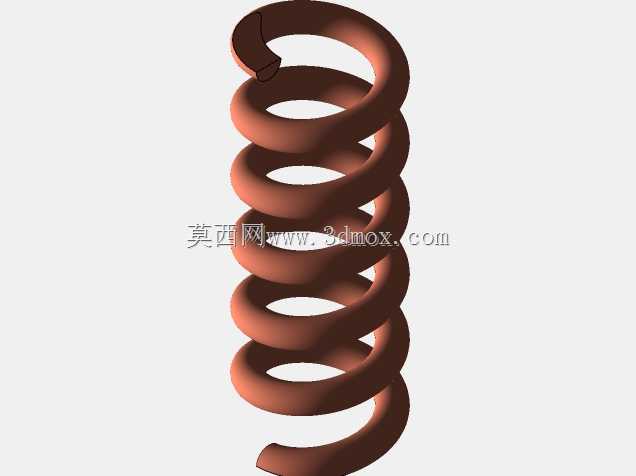

　　从功能实现逻辑来看，该结构采用圆柱螺旋压缩弹簧作为核心弹性元件，搭配内置阻尼杆提供往复运动的阻尼约束，避免弹簧受冲击后出现多余的往复弹跳；上端采用鱼眼铰接结构，可适配安装端的小角度偏转，抵消车架加工或装配带来的角度误差，下端采用平置铰接耳座，通过销轴与车架后叉端固定，安装后可沿车架预设的摆动轨迹做轴向伸缩运动。顶部的星形调节齿圈可通过旋转调整弹簧预压量，适配不同体重骑行者的支撑需求，也可根据骑行路况调整软硬程度，比如林道穿越场景可适当降低预压量提升缓冲行程，城市通勤场景可加大预压量减少踩踏泄力。

　　设计过程中首先确定核心行程参数，适配民用休闲骑行的避震行程控制在50-80mm区间，既满足常规路面的缓冲需求，也不会因行程过长导致结构尺寸过大、安装干涉；弹簧参数选取上，线径、中径、有效圈数经过匹配计算，保证额定载荷下的形变量符合行程要求，同时避免弹簧并圈出现刚性撞击。阻尼部分采用摩擦阻尼结构，无需额外加注液压油，结构简单维护成本低，适合民用骑行场景的长期使用。

　　安装边界方面，上端铰接孔中心到下端铰接孔中心的自由长度适配常规自行车后三角的安装间距，两端铰接孔的孔径匹配通用标准销轴尺寸，无需对原车车架做额外打孔或焊接改装，直接替换原有刚性连接结构即可完成装配；整体径向最大尺寸为弹簧外径，安装时需预留足够的径向摆动空间，避免车轮跳动过程中弹簧与车架、轮胎发生剐蹭。结构外露的金属部件做了防锈涂层处理，弹簧表面采用喷塑工艺提升耐候性，可适应雨天骑行、潮湿环境存放的使用需求，铰接位置预留润滑注油间隙，长期使用后可加注润滑脂减少铰接磨损，延长部件使用寿命。
