渐开线齿形螺旋齿轮三维结构设计

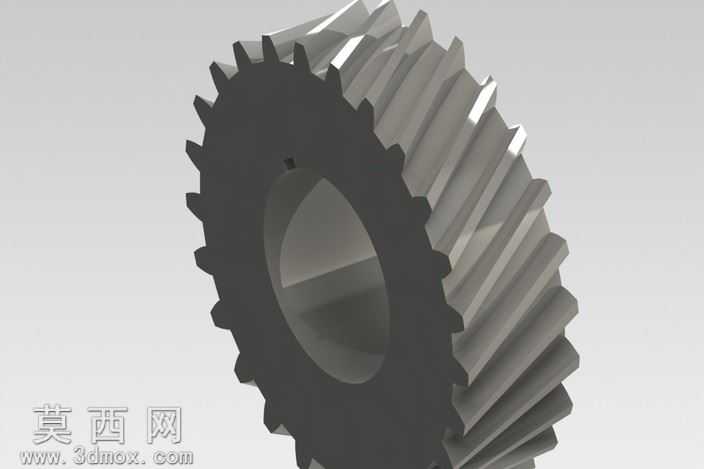

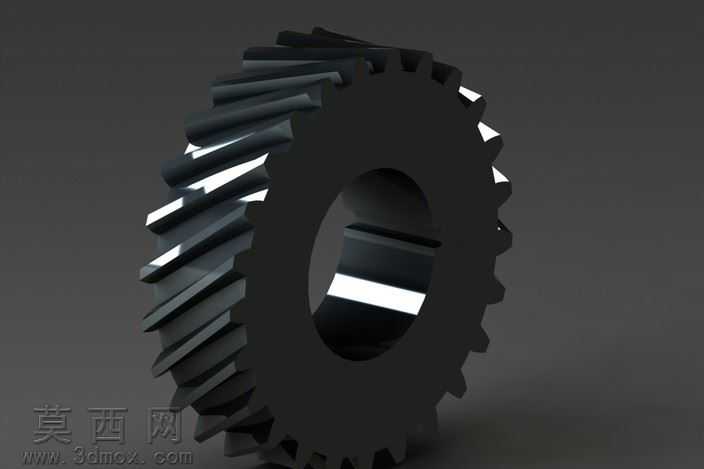

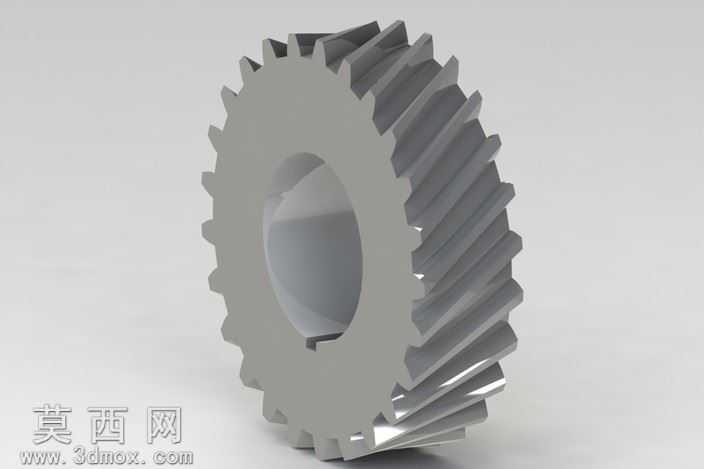

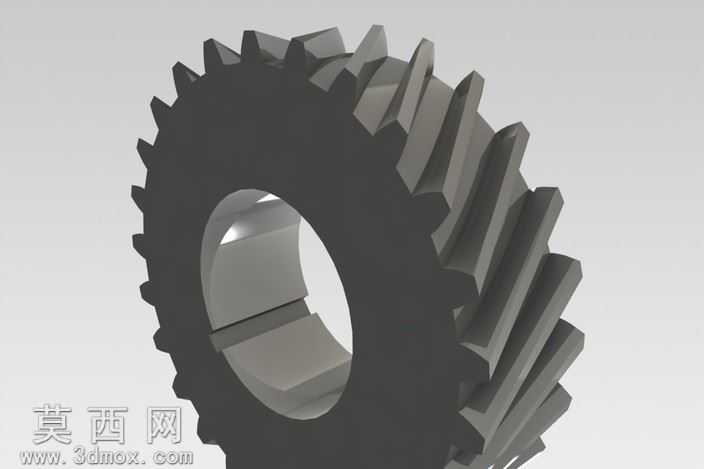

本作品为渐开线齿形螺旋齿轮的三维参数化建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓生成原理，首先通过齿廓参数方程推导渐开线齿形的基准曲线，结合螺旋角参数完成齿向螺旋线的构建，通过扫描、阵列等特征操作完成单个轮齿的成型，再沿齿轮周向完成均匀阵列得到完整轮齿结构。建模过程中重点把控齿根过渡圆角、齿顶修缘的细节处理，避免应力集中的结构缺陷，中心轴孔与键槽的尺寸匹配通用传动装配标准，可直接适配对应规格的传动轴安装需求。材质渲染阶段采用金属合金钢材质，调整表面粗糙度参数模拟实际机加工齿轮的金属质感，通过环境光遮蔽效果凸显轮齿的螺旋走向与齿廓曲面细节，渲染视角选取斜向透视角度，可同时展示齿轮的端面齿形分布与轴向螺旋齿的排布特征，清晰呈现轮齿的啮合接触面形态。设计过程中充分考虑螺旋齿轮的传动特性，齿形参数匹配标准模数系列，螺旋角选取兼顾传动平稳性与轴向力控制的合理区间，齿宽参数满足常规重载传动的接触强度要求，整体结构无冗余特征，所有几何参数均符合机械设计手册中关于渐开线螺旋齿轮的设计规范，可用于传动机构的装配仿真、运动干涉检查、力学性能仿真分析等场景，也可作为机械原理教学中齿轮啮合原理的可视化演示模型，帮助理解斜齿圆柱齿轮相比直齿齿轮重合度更高、传动更平稳的结构优势。建模过程中对齿形的渐开线曲率进行了精度校验，确保齿廓啮合时的线接触特性符合设计预期，键槽位置的对称度公差在建模阶段进行了约束设置，保证后续装配时的同轴度要求，整体模型几何拓扑结构规整，无破面、重叠面等建模缺陷，可直接导入各类三维仿真软件开展后续工程分析工作。
