带调节机构的螺旋弹簧减震结构设计

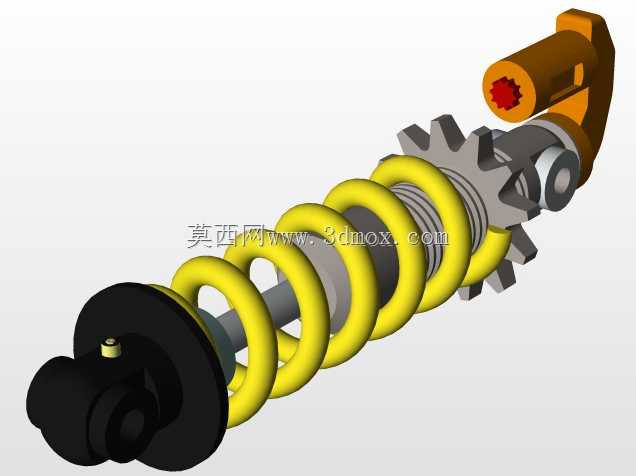

　　该减震结构主要面向小型非道路轮式设备、电动两轮车及轻型代步车辆的悬架系统使用，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免刚性冲击直接传递至车架主体，提升驾乘过程的平顺性，同时减少冲击载荷对车架上安装的电控、结构部件的疲劳损伤。结构主体采用圆柱螺旋压缩弹簧作为弹性承载元件，弹簧选用等节距设计，簧丝截面为圆形，在常规压缩行程内可提供线性刚度输出，匹配常规铺装路面的滤震需求；弹簧内侧同轴布置阻尼芯轴，芯轴承担往复运动的导向作用，同时可通过内部油液的节流作用提供阻尼力，消耗弹簧往复回弹的能量，避免出现多余的余震。上端安装位集成了齿盘式调节结构，通过旋转带齿的调节环可改变弹簧的预压缩量，从而适配不同负载下的悬架初始高度与减震软硬需求，

　　调节齿盘采用多齿啮合结构，调节后可通过齿形咬合锁止位置，避免行驶过程中出现预紧力偏移。上下两端的安装吊耳采用错位角度设计，上端吊耳为带内花键的铰接结构，可匹配对应花键轴实现防转安装，下端吊耳为衬套式铰接结构，可绕安装销轴小幅摆动，适配悬架跳动过程中的角度变化，避免芯轴承受额外的径向弯矩。设计过程中需重点控制弹簧的中径与芯轴外径的间隙，预留足够的运动余量避免弹簧压缩过程中与芯轴发生剐蹭异响，同时需校核上下吊耳的安装孔中心距，匹配对应车型的悬架安装边界，确保最大压缩行程时弹簧不会并圈，最大拉伸行程时阻尼芯轴不会脱出。弹簧外侧无额外防尘罩设计，依靠下端的黑色橡胶挡圈阻挡行驶过程中溅起的泥水、砂石接触芯轴密封件，

　　降低密封件磨损导致的阻尼油泄漏风险。该结构的安装边界需注意，上端吊耳的安装轴线与下端吊耳的安装轴线呈空间垂直角度，建模与选型时需确认安装点的朝向，避免出现安装干涉；齿盘调节机构的操作空间需预留足够的扳手操作余量，方便后期维护时调整减震预紧力。阻尼芯轴的表面做了硬化处理，可降低往复运动过程中的磨损，提升整体使用寿命，弹簧表面做了喷塑防锈处理，可适应户外多泥水的使用场景。
