自行车轮毂电机配套螺旋弹簧减震结构

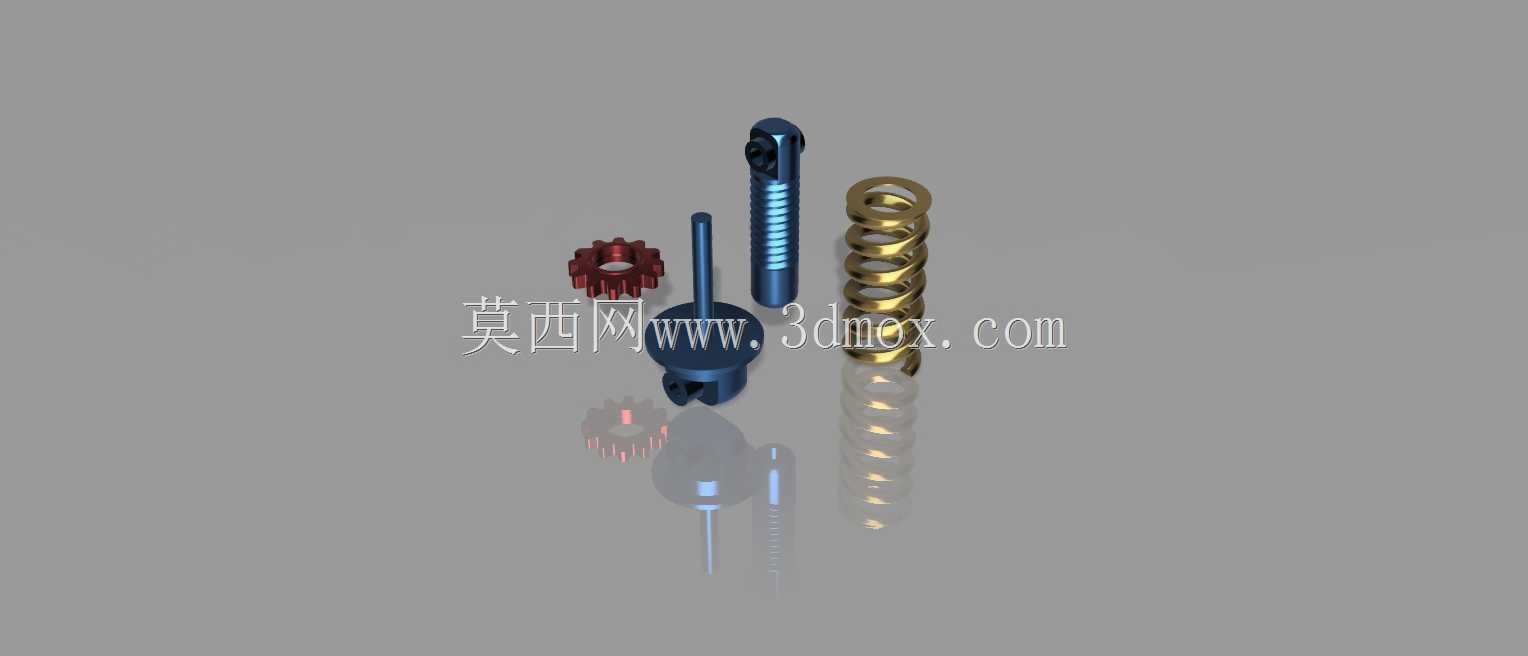

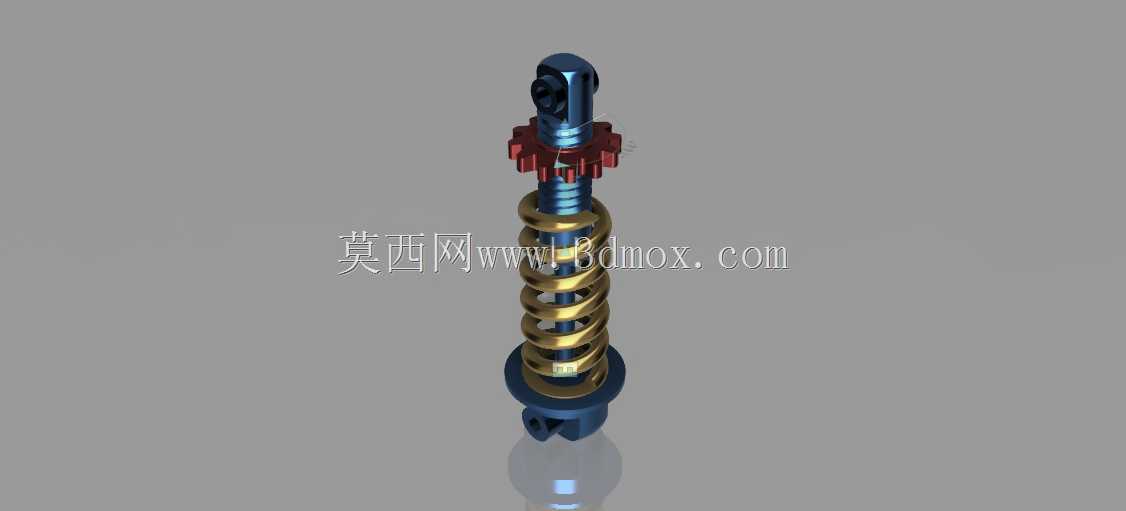

　　日常通勤、山地越野类两轮自行车在铺装路面颠簸路段、非铺装林道骑行时，轮组受到的地面冲击会直接传递至车架，不仅会大幅降低骑乘舒适度，长期交变载荷还会造成车架焊接部位疲劳开裂、轮毂电机内部磁钢移位、轴承提前磨损等问题，这款配套轮毂电机使用的减震部件，正是为缓冲这类冲击载荷设计。从结构组成来看，该减震器采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧两端搭配上下连接吊耳结构，上端吊耳预留销轴安装孔用于对接车架后叉安装位，下端吊耳直接与轮毂电机侧的安装支座配合，中间设置的阻尼调节齿圈可以通过旋转改变弹簧预压缩量，适配不同体重骑手、不同载重场景的缓冲刚度需求。设计阶段需要优先匹配轮毂电机的安装边界，下端吊耳的孔位中心距、

　　安装面平面度需要和电机壳体上的安装支座完全契合，避免装配后出现别劲、卡滞问题，导致减震动作不畅。弹簧的线径、中径、有效圈数经过刚度匹配计算，既要保证小颠簸路面能提供足够的形变量过滤细碎振动，也要避免大冲击下弹簧并圈产生刚性撞击，上下端部的连接结构采用金属一体加工成型，和弹簧接触的端面设置平整的弹簧承托面，防止弹簧受偏载时出现侧向滑移。实际装车时，该减震器沿车架与轮组的受力方向布置，安装角度需要匹配后叉的摆动轨迹，保证减震压缩、回弹过程中吊耳销轴只受纯剪切力，不会产生附加弯矩。日常使用中，这类减震结构无需复杂维护，仅需定期检查吊耳销轴的润滑状态、弹簧表面是否存在锈蚀裂纹即可，相比油气结构的减震部件，纯弹簧结构的故障率更低，成本更可控，

　　非常适合民用通勤电动自行车、入门级山地电助力车的配套使用。在三维建模过程中，需要重点还原弹簧的螺旋升角、两端并紧磨平段的结构特征，吊耳部位的安装孔位公差、配合面尺寸需要和轮毂电机的安装位做装配干涉检查，调节齿圈的齿形尺寸要符合手动调节的操作空间要求，避免装车后调节齿圈被周边车架部件遮挡，无法完成预紧力调整。
