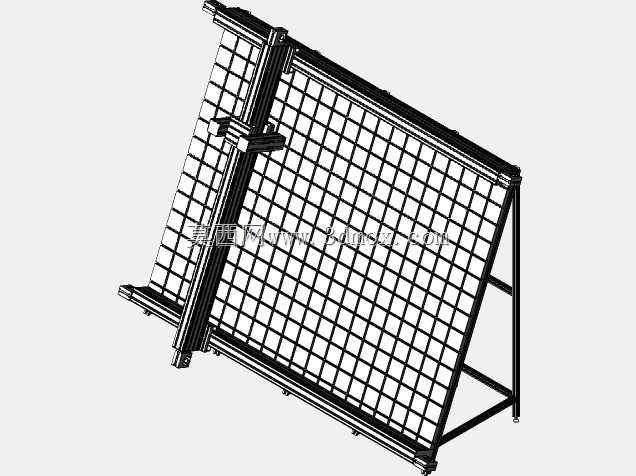

斜置网格面板式数控操作支撑机架

　　这款斜置网格面板结构，多应用在中小型数控加工设备的操作侧防护与操作面板安装场景，日常车间里常见于小型数控锯切、轻型铣削设备的操作端，既承担操作界面的承载功能，也兼顾加工区域的安全防护作用，避免切屑飞溅到操作工位伤及操作人员。从结构设计逻辑来看，整体框架采用工业铝型材拼接搭建，型材连接处采用标准角件紧固，无需复杂焊接工序，组装调试阶段可根据实际安装的触控屏、按钮组尺寸灵活调整横向跨度与纵向高度，适配不同规格的数控系统硬件安装需求。斜置面板的倾斜角度经过人机工程校核，操作人员站立操作时视线可自然垂直落在面板显示区域，无需长时间低头或抬颈，能有效降低长时间值守操作的疲劳感。面板部分采用网格镂空结构，并非整块密封板材，

　　一方面可以大幅降低整体机架重量，减少铝型材用料成本，另一方面镂空网格不会遮挡设备加工区域的观察视线，操作人员在调整参数、触发运行指令时可直接透过网格观察刀具与工件的接触状态，无需额外探出身体规避面板遮挡。框架后侧设置有斜向支撑腿，与底部横向型材形成稳定的三角支撑结构，底部型材预留有脚轮安装孔位与可调脚杯安装位，可根据车间实际布局需求选择移动脚轮配置或者固定脚杯配置，移动配置适合需要频繁调整设备工位的柔性加工单元，固定配置则适合长期固定工位的批量加工场景。框架的横向滑动导轨结构，可适配可移动的操作挂件，比如手持脉冲发生器、扫码枪、工具挂架等附件，操作人员可根据自身操作习惯调整挂件位置，不用在机架上额外钻孔安装附件。安装边界方面，

　　整体框架的横向宽度适配常规中小型数控设备的操作侧宽度，纵向深度不占用过多操作通道空间，底部安装孔位的间距符合通用工业铝型材的孔位标准，可直接与设备主机的床身侧边预留安装位对接，无需单独加工过渡连接板。网格面板的网格尺寸经过安全校核，可阻挡常规尺寸的金属切屑穿过，同时不会阻碍切削液的回流，溅落到面板上的切削液可顺着网格缝隙回流到设备的集屑槽内，不会在面板表面积留形成积液。
