棕色塑料板条直链K-400H-820结构设计

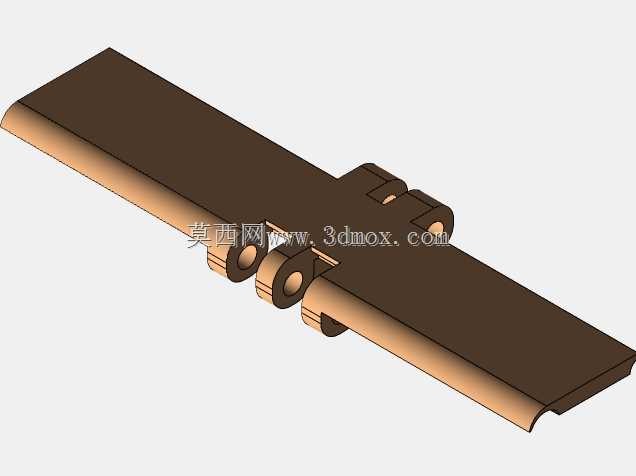

　　这款棕色塑料板条直链，主要适配各类轻型输送工况，在食品包装流水线、日化产品输送线、小型工件分拣输送场景中应用广泛，作为平顶链的一种结构形式，其核心作用是为输送物料提供平稳的承载面，同时通过链节间的铰接配合实现循环传动，适配链轮的啮合驱动完成连续输送动作。从结构设计来看，链板主体采用长条形平板结构，承载面做了平整化处理，避免输送过程中对物料表面造成刮擦，边缘做了微小的折边处理，既提升了链板自身的结构刚度，减少长距离输送过程中的板体形变，也能防止小尺寸物料从链板侧边滑落。链节的铰接部位采用双卷边套筒结构，铰接孔的同轴度经过设计校核，装配后相邻链节间的转动间隙控制在合理范围，既保证链条转弯时的灵活度，又避免间隙过大导致的运行晃动、

　　卡滞问题。安装适配方面，该型号链板的铰接孔尺寸与标准K-400系列链轮齿形匹配，链板总宽度适配H-820规格的输送机架安装边界，安装时无需对机架导轨做额外改造，可直接替换同规格的金属平顶链使用，塑料材质的自重更轻，能降低输送驱动端的负载损耗，同时具备一定的耐腐性能，可适配有轻度潮湿、弱腐蚀的输送环境。设计过程中重点考量了链板的受力分布，承载面的厚度从铰接端到自由端做了渐变处理，铰接部位作为主要受力点做了局部加厚，避免长期交变载荷下出现铰接孔开裂的问题，链板表面无明显的凸起结构，输送过程中物料可顺畅实现平移、过渡，不会出现卡料、勾挂的情况。在实际设备选型中，该类塑料平顶链通常用于输送重量较轻的盒装、袋装、瓶装物料，运行速度适配0.

　　2-1m/s的常规输送线速度，相邻链板拼接后承载面的平面度误差控制在较小范围，输送过程中不会出现明显的高低差，可满足对输送平稳性有一定要求的工位使用，比如贴标工位、喷码工位、分拣工位的输送段，都能通过该类链板实现稳定的物料输送。
