硬质合金冲击钻头三维结构设计

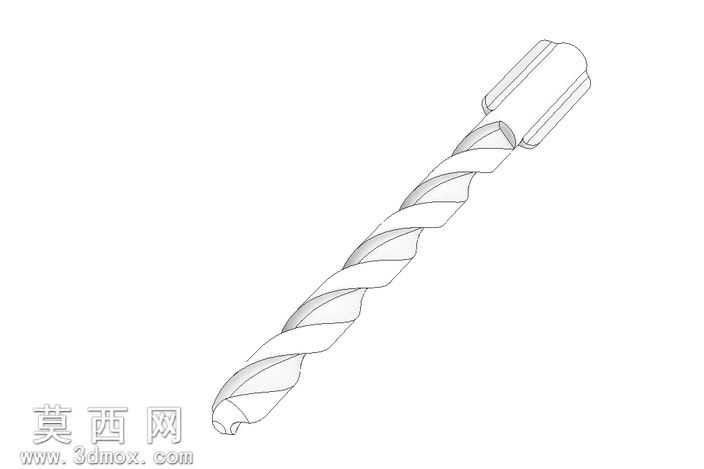

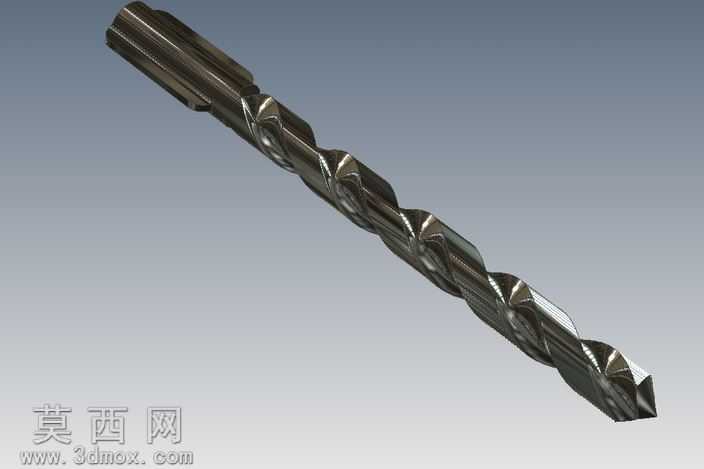

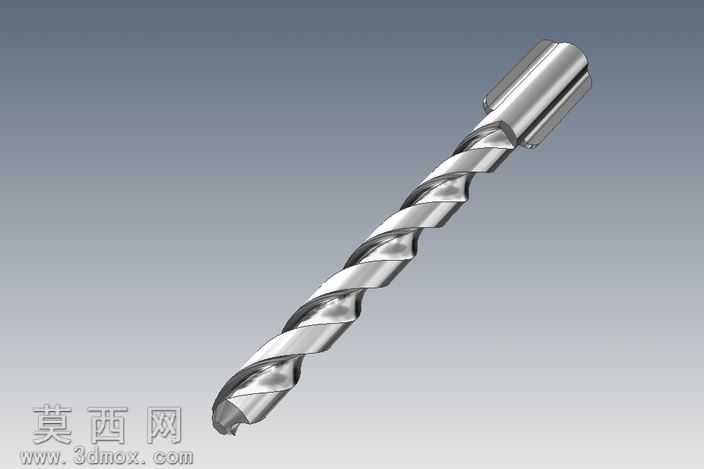

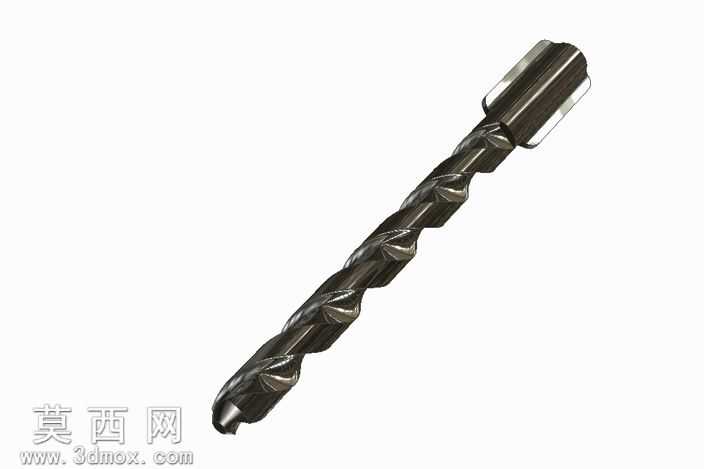

本模型为硬质合金冲击钻头的三维参数化建模成果，建模过程严格遵循机械加工刀具的实际生产尺寸规范，完整还原了冲击钻头从夹持端到切削端的全结构细节。建模初期首先梳理冲击钻头的功能结构逻辑：顶部为适配冲击钻夹头的直柄夹持段，该段做了防滑平面与卡槽结构设计，保证夹持状态下可稳定传递扭矩与轴向冲击力，建模时通过拉伸切除特征精准构建卡槽的对称结构，对夹持段的圆柱面做了表面粗糙度对应的纹理映射，还原金属夹持面的哑光磨砂质感。中段为螺旋排屑槽结构，这是钻头建模的核心难点，建模时采用螺旋扫描切除特征，严格匹配实际钻头的螺旋升角参数，槽体的截面轮廓做了圆弧过渡处理，避免应力集中，同时在螺旋棱边处构建了副切削刃的微小倒角结构，还原真实钻头的刃口强化设计，排屑槽的曲面做了连续性检查，保证曲面G1连续，无破面、褶皱问题。切削端为合金刀头部分，建模时单独构建硬质合金刀头的镶嵌结构，还原刀头与钻体的焊接贴合面，刀头的主切削刃做了精准的角度建模，匹配冲击钻针对混凝土、砖石材质的切削角度要求，同时构建了刀头顶部的定位尖结构，保证钻孔初始阶段的定位精度。材质渲染阶段，钻体主体采用高速钢材质参数，调整金属粗糙度、反射率参数还原高速钢经热处理后的暗金属光泽，硬质合金刀头部分采用更高硬度的材质表现，表面做细微的颗粒质感映射，区分合金刀头与钻体的材质差异，排屑槽内做细微的切削纹理表现，还原钻头实际加工后的表面状态。整体建模过程采用参数化草图驱动，所有关键尺寸如钻头直径、螺旋槽长度、刃口角度、夹持段直径均设置可编辑参数，方便后续根据不同钻孔需求调整规格，模型装配层级清晰，各结构特征的建模逻辑符合机械加工工艺要求，可直接用于刀具结构演示、加工工艺仿真、产品宣传展示等场景，完整还原了冲击钻头的结构特性与功能细节，对钻削类刀具的三维设计具备参考价值。
