电动汽车驱动用AMR250-90单交流电机结构

　　在新能源车辆动力系统的选型与结构适配环节，驱动电机的三维结构建模是整车动力布局校核的核心前置工作，这款AMR250-90单交流电机的结构模型，可直接用于电动汽车、改装赛车的动力舱空间匹配、安装支座设计以及传动系统对接校核工作。从实际应用场景来看，该类电机主要面向高性能电动乘用车、场地改装赛车的动力输出需求，替代传统内燃机成为整车的动力核心，需要在紧凑的动力舱空间内完成固定、散热、传动对接等多重功能，因此建模过程中对每一处结构边界的还原，都直接影响后续整车设计的落地可行性。

　　从产品功能特性来看，这款电机额定输出功率对应210马力的动力输出水平，能够满足高性能电动车辆的加速、爬坡以及持续高速行驶的动力需求，单交流的励磁结构在运行稳定性、扭矩输出平顺性上更适配民用及竞技类电动车辆的使用工况，相比同功率等级的其他类型电机，该结构在低速扭矩储备、高速运转稳定性上做了针对性优化，能够匹配电动车常用的单速减速箱传动结构，减少传动环节的动力损耗。电机本体的结构设计充分考虑了车用场景的安装需求，主体采用圆柱形壳体结构，壳体外表面布置有多道轴向的加强筋结构，这些筋条一方面可以提升壳体的结构强度，抵御车辆行驶过程中带来的振动与冲击，避免壳体发生形变影响内部定转子的同轴度，另一方面也可以增大壳体的散热面积，在车辆行驶过程中利用迎面气流带走电机运转产生的热量，降低额外散热系统的负载。

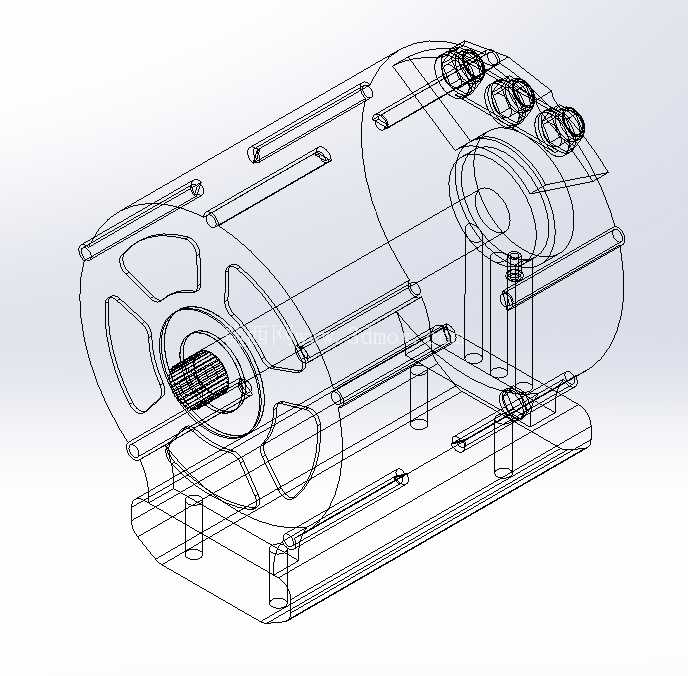

　　从外形尺寸与安装边界来看，该电机主体直径为10.5英寸，建模过程中严格还原了这一尺寸边界，在进行动力舱布局校核时，设计人员可以直接以该模型为基准，预留足够的径向安装空间，避免与周边的悬架结构、冷却管路、线束总成发生干涉。电机的输出端采用花键轴结构，建模时还原了花键的齿形参数与轴伸长度，能够直接对接减速箱的输入花键套，在进行传动系统匹配时，可以直接在装配环境下校核花键的啮合长度、同轴度，避免后续实际装配时出现轴伸过长顶死、啮合长度不足导致传动打滑等问题。电机底部设置了一体化的安装底座，底座上预留了标准化的安装孔位，建模时还原了孔位的间距、孔径以及安装面的平面度要求，设计人员可以直接根据底座的安装尺寸设计整车的电机悬置结构，校核悬置的安装角度、减震垫的压缩空间，确保电机安装后的受力均匀，减少运转时的振动传递到车身。

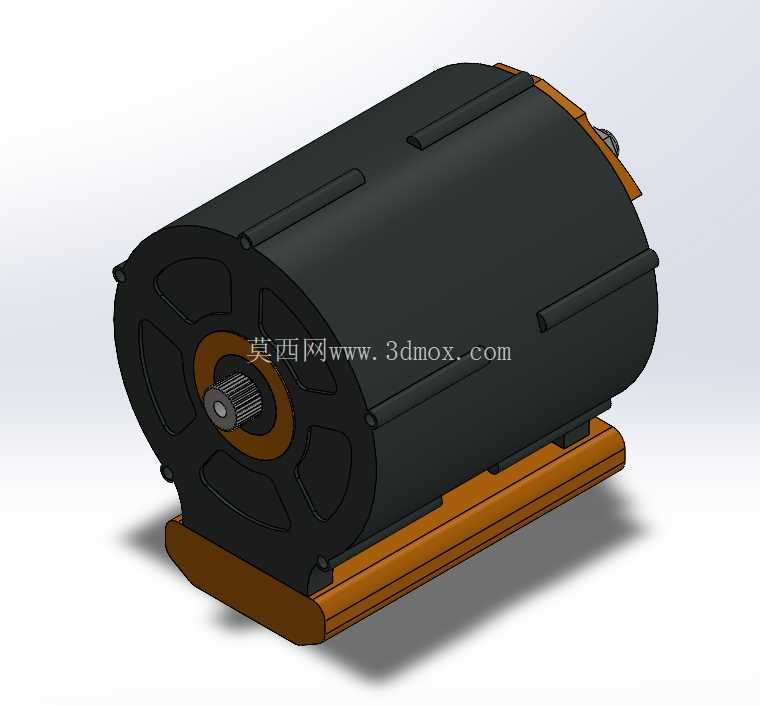

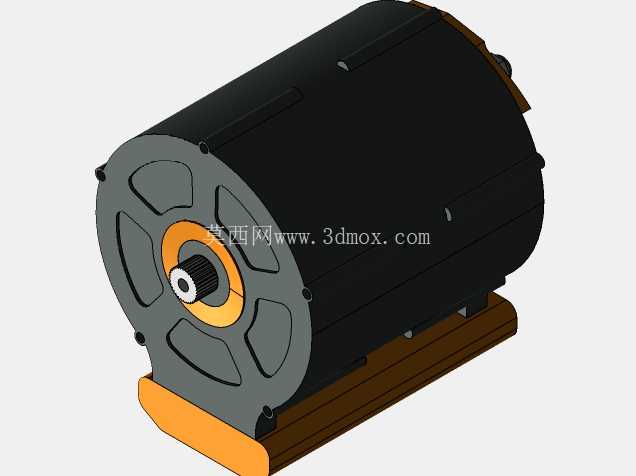

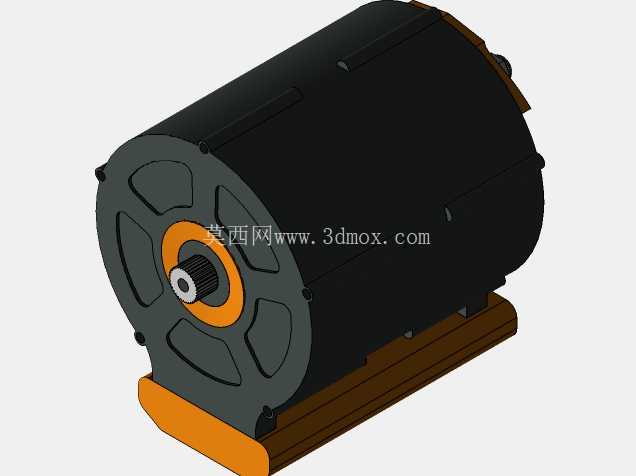

　　在设计思路的还原上，该模型完整呈现了电机端盖的结构细节，输出端的端盖采用了多辐条的镂空加强结构，这种设计既可以保证端盖的支撑强度，为输出轴的轴承提供足够的支撑刚度，避免轴承受力变形导致转子扫膛，又可以尽可能降低端盖的重量，实现电机整体的轻量化设计，对于电动车辆来说，每一处零部件的轻量化都能直接提升整车的续航表现与操控灵活性。端盖与壳体的对接位置还原了止口结构的尺寸，在进行生产工艺设计时，可以直接根据止口的配合尺寸制定加工公差要求，保证端盖装配后与壳体的同轴度，确保内部定转子之间的气隙均匀，避免气隙不均导致的电机运转异响、效率下降等问题。电机尾部的结构也做了完整还原，包括后端盖的出线位置、传感器安装位，在进行整车线束布局时，可以直接根据出线位置设计高压线束的走线路径，预留足够的线束弯曲半径，避免线束与运动部件、高温部件发生干涉，同时也能为位置传感器、温度传感器的安装预留操作空间，方便后续的装配与维护作业。

　　对于从事电动车结构设计、动力系统改装的工程人员来说，这类精准还原的电机三维模型，能够大幅减少前期测绘、建模的时间成本，在方案设计阶段就可以完成动力舱的空间布局、安装结构设计、传动系统匹配等多项校核工作，避免后续样件制作阶段出现尺寸干涉、安装不匹配等问题，缩短整车的研发周期。在建模细节上，模型对壳体表面的工艺分模线、安装底座的倒角、输出轴的退刀槽等细微结构都做了还原，这些细节虽然不影响整体的尺寸校核，但在做虚拟装配、运动仿真、渲染展示时，能够更贴近真实零件的状态，帮助设计人员更直观地判断结构的合理性，比如安装底座的倒角尺寸会影响悬置安装时的操作空间，退刀槽的尺寸会影响花键轴的加工工艺性，这些细节的还原能够让模型在实际工程应用中具备更高的参考价值。
