锂电池电量指示长条PCB组件结构设计

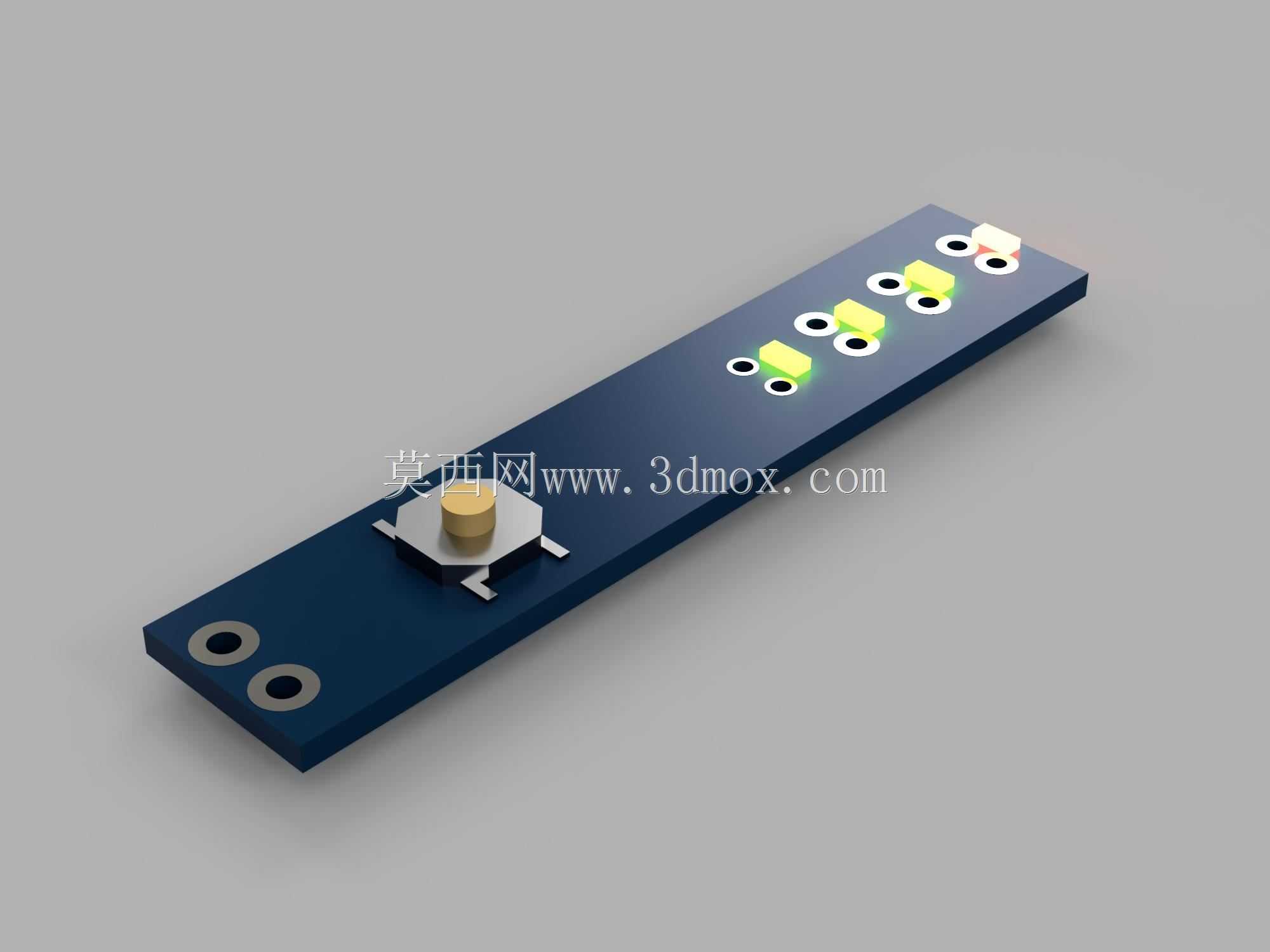

　　这款长条状的锂电池充电指示组件，主要适配小型轮毂电机配套的锂电池组使用，常见于电动滑板车、折叠助力车、小型电动代步工具的电池包外侧，用来直观向用户反馈当前电池剩余电量以及充电状态，避免用户因电量预估偏差出现半路断电的情况。从结构设计来看，整体采用狭长型PCB作为载体，板身一端预留两个圆形金属安装孔，用来通过螺丝将整个指示组件固定在电池包外壳的预设安装位上，安装孔的位置避开了板上的走线与元器件焊盘，不会对电路连通性造成影响，板身宽度控制在较窄的尺寸，刚好可以嵌入电池包外壳预留的狭长开槽内，不需要额外占用电池包内部的大量空间，适配多数紧凑型锂电池包的内部布局。板上靠近安装孔的位置设置了一颗贴片式轻触按键，按键高度略高于PCB板面，

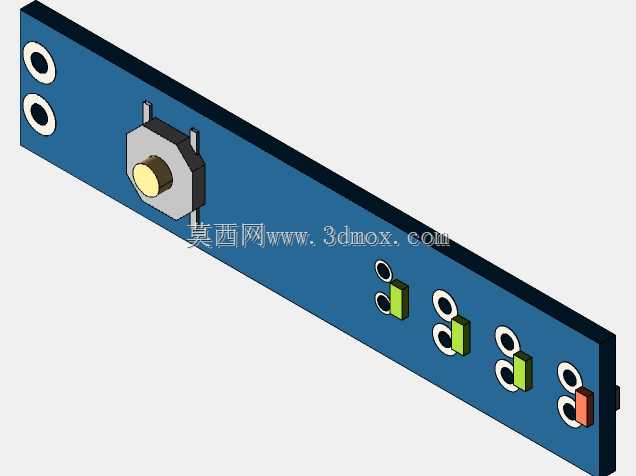

　　用户按下按键即可触发电量检测回路，点亮对应的指示灯来显示当前剩余电量，按键的选型采用了常规贴片轻触开关，焊盘布局符合通用SMT生产工艺要求，不需要定制特殊元器件就能完成生产，降低了批量生产的物料成本。沿板身长度方向依次排布了四颗带黑色遮光罩的黄绿色LED指示灯，每颗指示灯对应25%左右的电量区间，充电过程中指示灯会按电量递进顺序闪烁，满电后四颗灯常亮，放电状态下按下按键，对应剩余电量区间的指示灯点亮，遮光罩的设计可以避免相邻LED的光线串扰，在户外强光环境下也能清晰分辨点亮的灯珠数量，不会出现灯光混淆导致的电量误判。板身另一端预留了两个接线焊盘，用来通过导线连接锂电池组的保护板，取电同时获取电池的电压信号来换算剩余电量，

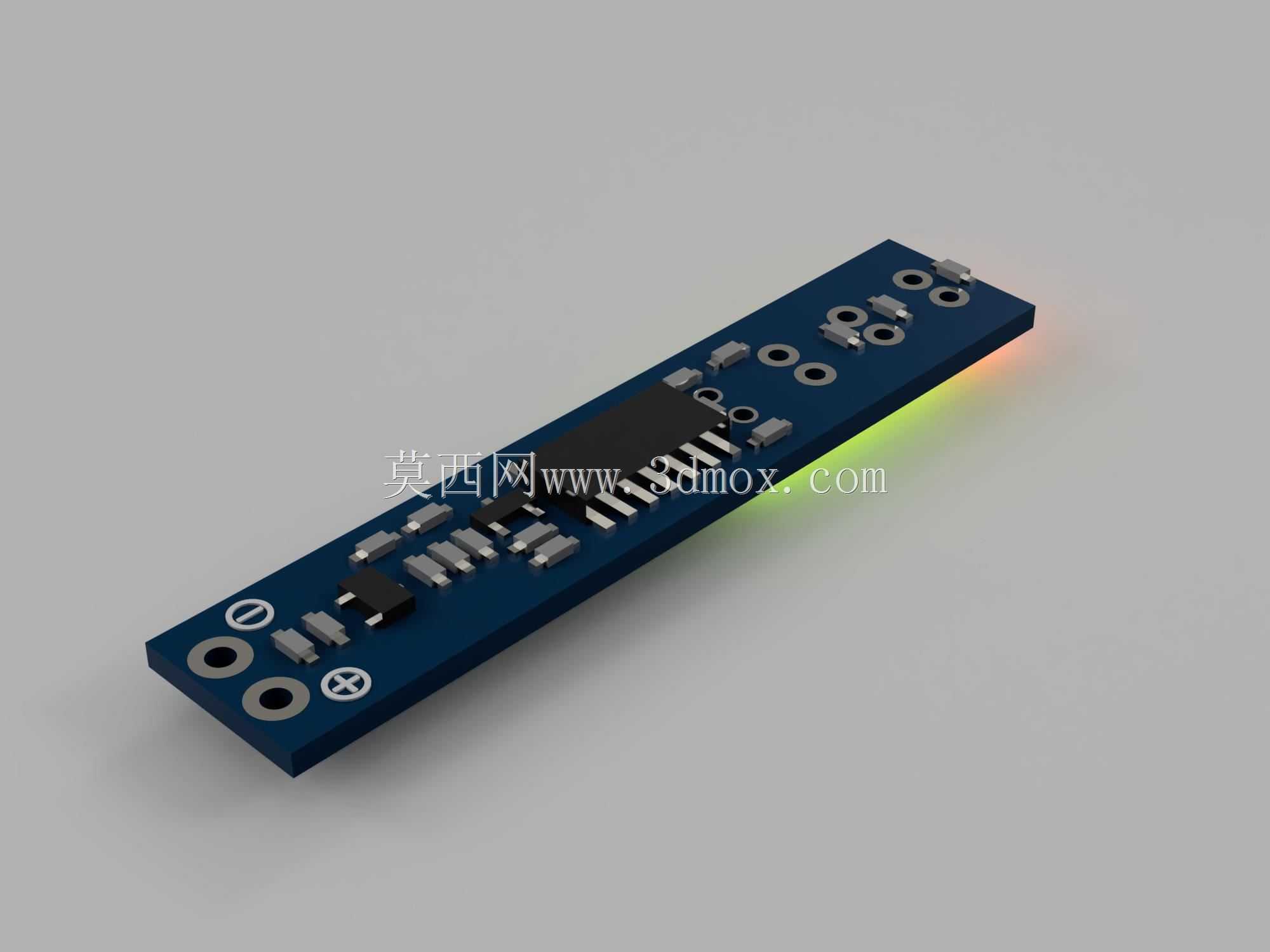

　　整个板身的元器件全部采用贴片封装，整体厚度较薄，安装后不会突出电池包外壳过多，避免在使用过程中被磕碰损坏。设计过程中充分考虑了生产装配的便利性，所有元器件的排布方向统一，符合SMT贴片机的进料方向要求，不需要二次调整板件方向就能完成全部贴片工序，板边预留了足够的工艺边宽度，过板生产时不会出现卡板问题，同时走线宽度按照指示灯回路的电流大小设计，不会出现长时间点亮时走线过热的情况，按键周围预留了足够的绝缘间隙，避免按压时出现短路风险。
