汽车发动机点火用火花塞精细三维建模作品

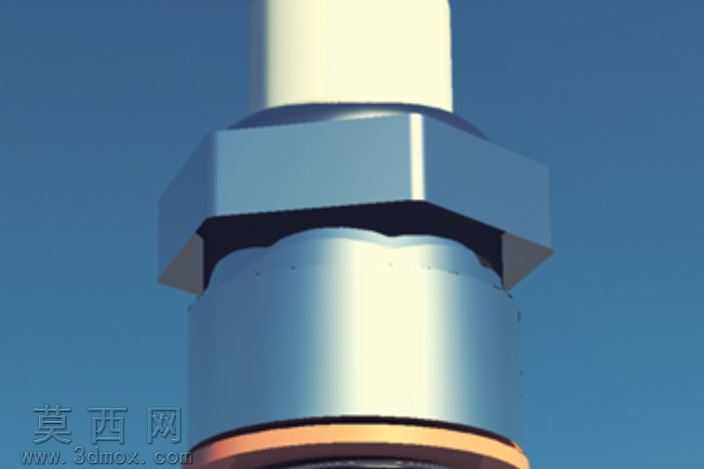

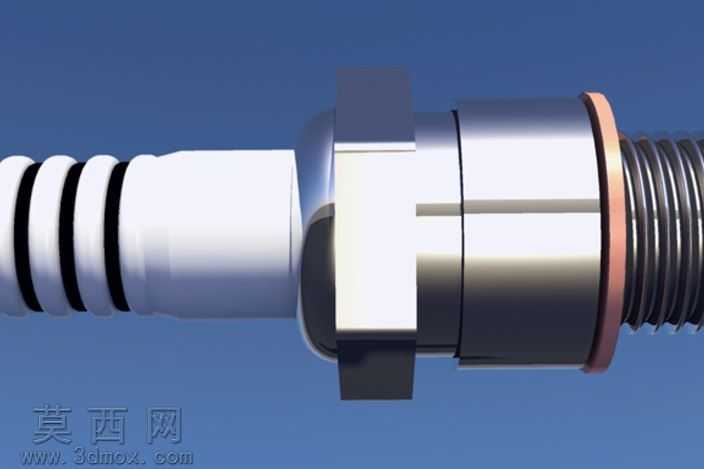

本作品为汽车发动机点火系统核心部件火花塞的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循工业零部件建模的严谨规范，从结构还原到材质表现均贴合真实火花塞的产品特性。建模初始阶段，先梳理火花塞的完整结构逻辑，将其拆解为接线螺母、绝缘瓷体、金属壳体、密封垫圈、中心电极、侧电极几个核心功能模块，按照从中心到外围、从上到下的顺序逐步搭建基础几何特征。针对接线螺母部分，采用旋转凸台命令生成六角主体与顶部接线柱结构，精准还原螺纹段的螺距与牙型细节，保证装配特征的准确性；绝缘瓷体部分，通过多段旋转轮廓绘制，还原瓷体上部的多道防滑棱纹、中部的锥形密封段以及下部的瓷芯延伸结构，对棱纹的圆角过渡做了精细化处理，避免尖锐棱角带来的渲染失真。金属壳体部分是建模的重点，首先绘制六角拧动段的外轮廓，通过拉伸与切除命令生成六角结构，再对壳体中部的密封槽做环形切除，匹配密封垫圈的安装位，下部的安装螺纹段采用螺旋线扫描切除的方式生成，严格按照车用火花塞的标准螺纹参数设置牙型角、螺距与螺纹长度，还原真实产品的安装适配特征；上下两处密封垫圈采用环形薄壁结构建模，还原铜质垫圈的薄厚比例与截面形态。电极部分，中心电极采用圆柱形凸台建模，端部做微小的圆弧收边处理，侧电极通过弯曲特征命令生成贴合壳体端部的弯折形态，精准控制中心电极与侧电极之间的点火间隙，还原火花塞的点火功能结构特征。材质与渲染阶段，为不同部件匹配对应的物理材质：绝缘瓷体赋予高光泽白色陶瓷材质，调整粗糙度参数模拟陶瓷表面的光滑釉面质感，添加细微的材质杂色提升真实感；金属壳体、接线螺母、电极部分赋予不同质感的金属材质，壳体采用发黑处理的钢材材质，调整金属度与粗糙度呈现哑光黑的金属质感，电极部分采用镍基合金材质，呈现亮银色的耐高温金属质感，密封垫圈赋予紫铜材质，还原铜质垫圈的红棕色金属光泽。渲染阶段采用三点布光方案，主光源从侧上方打亮主体，突出瓷体与金属壳体的材质对比，辅光源补亮暗部细节避免死黑，背光源勾勒模型轮廓提升立体感，最终呈现出结构精准、材质写实的火花塞三维模型，可用于汽车零部件教学、发动机结构展示、配件产品演示等多个场景。
