铝型材输送机驱动端链条末端夹紧固定结构

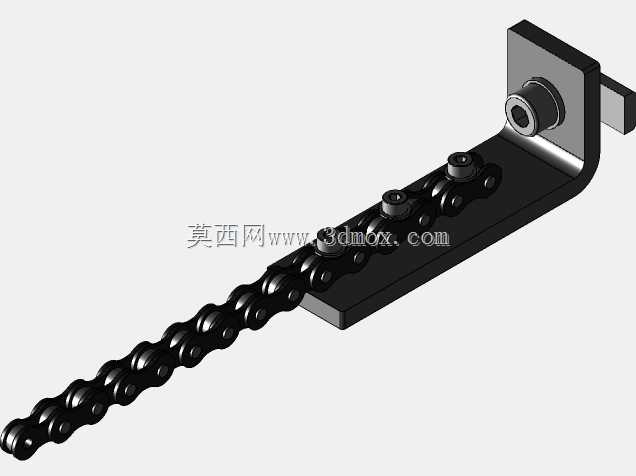

　　在轻型铝型材框架输送线的现场调试与长期运维场景中，驱动端传动链条的末端固定可靠性，直接决定整线传动的平稳性与维护周期。这套夹紧结构正是针对铝型材输送机的安装特性设计，解决常规链条张紧末端易松脱、调整余量不足、与铝型材安装面适配性差的常见问题。从实际使用场景看，这类结构多布置在输送线驱动端的机架侧方，靠近驱动链轮的回程段位置，作用是对闭合传动链的末端进行刚性夹持，配合张紧结构实现链条预紧力的精准控制，避免输送过程中链条跳齿、抖动、异响等问题，尤其适配负载100kg以内的轻型皮带输送、工装板输送类铝型材线体。结构设计上，整体采用L型折弯安装座作为承载基体，安装座底面预留与欧标40系列铝型材槽宽匹配的T型螺栓安装槽，

　　可直接卡入铝型材的T型槽内，无需额外打孔焊接，安装位置可沿型材长度方向灵活调整，调整行程覆盖常规08B、06B系列链条的张紧余量需求。夹持部分采用与链条外链板轮廓贴合的压块结构，压块上加工有与链条销轴位置对应的定位凹槽，夹紧时螺栓锁紧力通过压块均匀作用在链条外链板与销轴端面，不会对链板造成局部压伤，也避免了传统焊接固定方式导致的链条拆卸困难问题。安装边界方面，整套结构沿链条长度方向的占用尺寸约120mm，垂直于链条方向的突出高度不超过45mm，不会与输送线的侧边护板、工装板导向条产生干涉，安装座的立板上预留的销轴孔可直接与链条末端的连接销轴配合，实现夹持前的预定位，单人即可完成安装调整作业。从功能特性看，

　　该结构可承受的链条张紧拉力覆盖0-1500N，完全满足轻型输送线的传动负载要求，长期运行下不会出现夹持滑移问题，压块与安装座之间的防滑齿面设计，进一步提升了夹紧可靠性，即使在输送线频繁启停、正反转切换的工况下，也能保持链条末端的固定位置不偏移。设计过程中充分考虑了铝型材机架的装配公差，安装座的连接孔均设计为长圆孔，可补偿型材切割、机架拼装带来的±3mm位置误差，降低现场装配的对位难度，同时所有外露边角均做了倒角处理，避免安装调试过程中划伤操作人员。
