车间重载辊筒式物料输送架结构设计

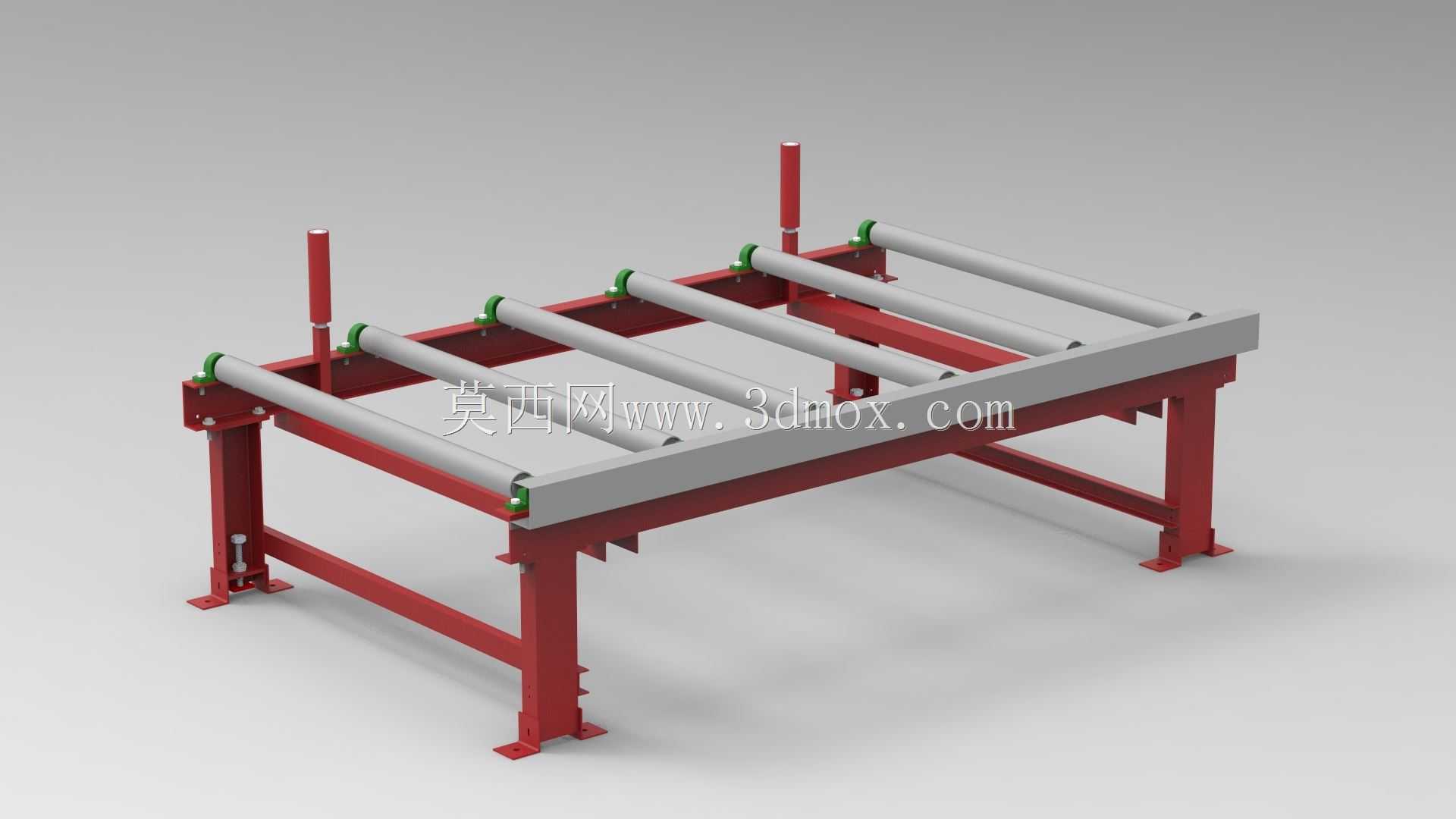

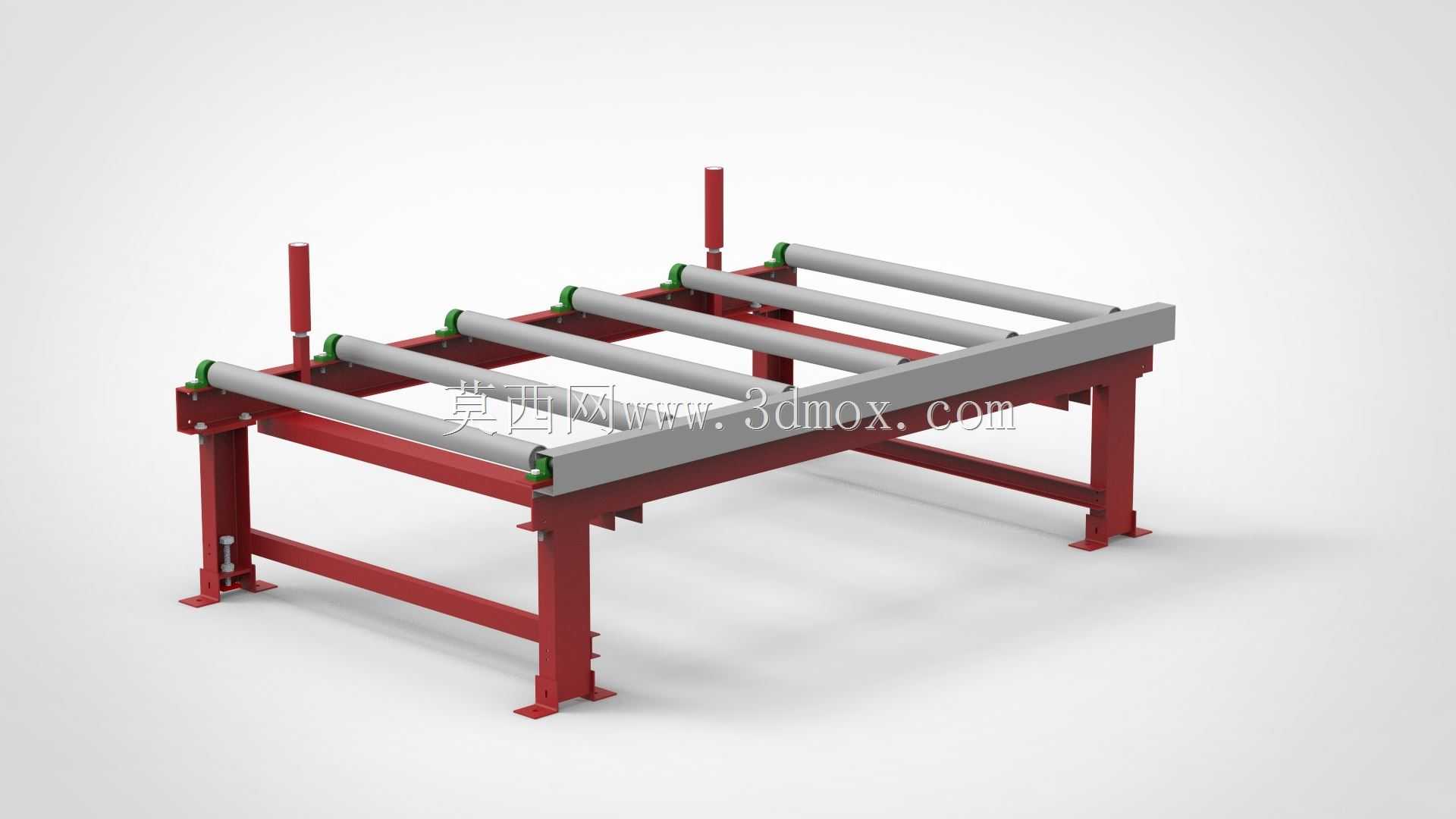

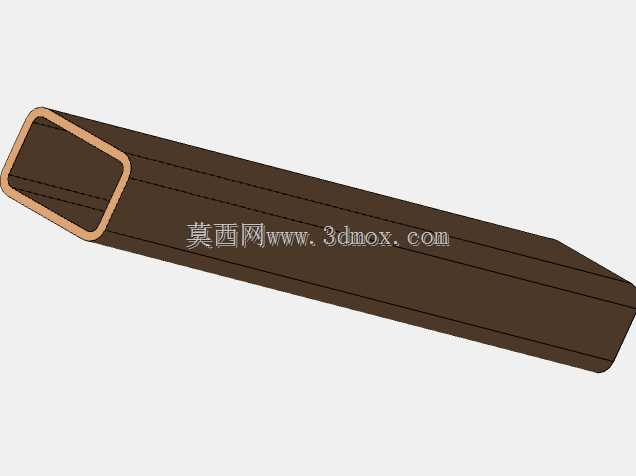

　　这款辊筒式输送架主要面向生产车间工序间的重载物料转运场景，常见于五金加工、汽配制造、板材加工等行业的生产线衔接环节，可承载带托盘的金属工件、成型板材、装配组件等单元化物料，替代传统人工搬运实现工位间的物料平顺流转，降低一线操作工人的搬运动作强度，同时匹配生产线的节拍要求，避免工序间物料堆积造成的通道拥堵。从结构设计逻辑来看，整体采用方管焊接机架作为承载主体，支腿底部配置带地脚螺栓孔的安装脚板，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证机架整体水平度偏差控制在每米1mm以内，避免辊筒面倾斜导致物料自主滑移偏离输送路径。机架上沿等距布置的无动力辊筒，单根辊筒采用两端带轴承座的安装结构，辊筒表面做镀锌防锈处理，适配车间多油污、

　　多粉尘的作业环境，辊筒间距根据常规输送物料的最小底面尺寸设定，保证输送过程中物料不会出现卡滞、下坠的情况，针对尺寸偏小的工件可通过更换密排辊筒实现适配。机架两侧设置的立式挡杆，主要用于限制物料的横向偏移量，避免物料在推送过程中从机架侧面滑落，挡杆采用可拆卸式安装结构，可根据输送物料的实际宽度调整安装位置，适配不同幅面的物料输送需求。支腿与横梁之间额外设置斜向加强筋，提升机架整体的抗扭刚度，在满负载工况下机架的最大挠度不超过辊筒跨度的1/1000，保证长期使用不会出现机架变形导致的辊筒卡滞问题。设备的安装边界需预留两侧至少300mm的操作空间，用于日常辊筒轴承的润滑维护、卡滞物料的清理作业，

　　进料端与出料端可根据产线布局对接其他输送设备或者加工工位，实现物料的无断点流转。无动力的结构设计无需配套电气控制元件，后期维护成本极低，仅需定期检查辊筒转动灵活性、紧固机架连接螺栓即可满足长期使用要求，对于需要实现动力输送的场景，也可在该结构基础上在辊筒端加装链轮或者同步带轮，配套减速电机即可改造为动力输送线，结构拓展性较强。
