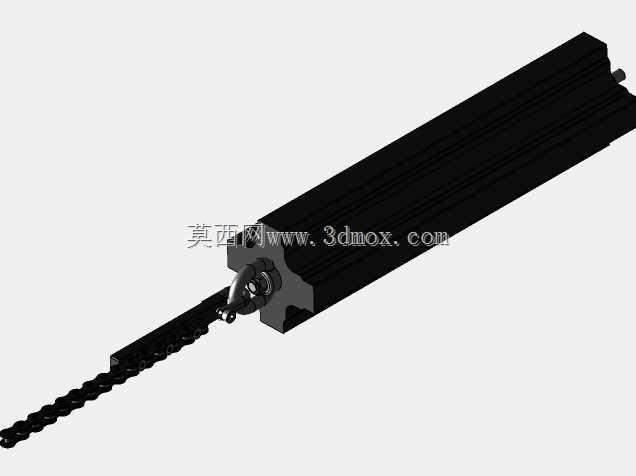

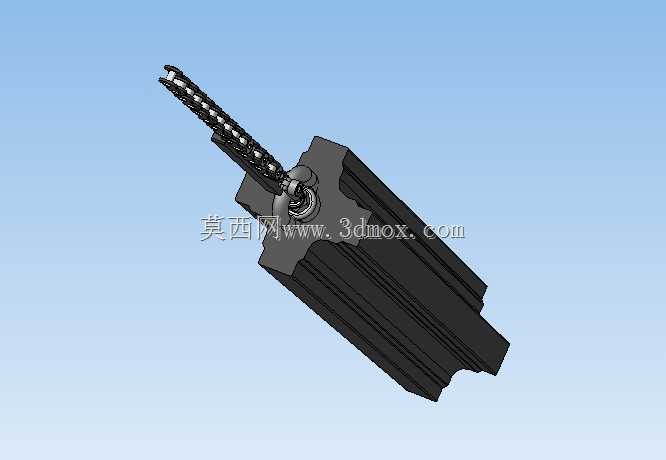

铝型材输送线传动链自由端张紧调节构件

　　在轻工制造、电子组装、食品包装等大量采用铝型材搭建输送线的场景中，传动链的张紧度维持是设备长期稳定运行的核心细节之一，这套张紧构件正是针对铝型材输送机自由端的张紧需求设计的专用结构。日常产线运行过程中，传动链会因长期往复负载、温度变化产生磨损伸长，若张紧力不足，容易出现跳齿、传动卡顿、输送定位偏差等问题，严重时还会导致链条脱轨卡滞，造成非计划停线。这套张紧构件直接适配标准工业铝型材的端部安装槽，无需额外焊接或复杂改制，可直接嵌入铝型材端腔完成固定，安装边界完全匹配常用40、45系列输送铝型材的截面尺寸，不会额外占用输送线两侧的操作空间，也不会干涉输送面的工装托盘通行。从结构设计逻辑来看，构件采用滑块式张紧思路，

　　张紧调节端集成了带锁紧结构的调节螺杆，转动调节螺母即可带动链条安装轴沿铝型材槽道方向线性位移，实现链条张紧度的无级调整，调整到位后通过侧边的锁紧螺钉即可完成位置固定，避免运行过程中受链条拉力产生位置回退。构件主体采用与铝型材槽道匹配的方形滑块结构，滑块与型材槽的配合间隙控制在0.1mm以内，既保证滑动调节时的顺畅度，又能避免调节过程中出现偏斜，保证链轮与传动链的啮合平面度，减少链条侧边磨损。实际选型使用时，需要注意该构件安装于输送线传动链的自由从动端，配套的链轮轴径可根据输送负载等级适配，常规轻型输送场景下，单组张紧构件可适配08B、06B系列标准输送链条，满足100kg/m线负载以内的输送需求。设计建模过程中，构件的所有安装孔位、

　　滑块尺寸都严格对应铝型材的槽宽、中心距参数，调节螺杆的行程预留了足够的链条伸长补偿量，可覆盖链条全生命周期内的伸长调整需求，无需中途拆换链条或额外增加张紧结构。相较于传统的外置式张紧轮结构，这种嵌入铝型材端部的张紧结构整体更紧凑，外观更整洁，没有外露的突出部件，能降低车间人员走动、物料搬运过程中发生勾挂的风险，同时张紧力的传导更直接，作用点与链轮中心同轴，不会产生额外的径向弯矩，能有效延长从动链轮和轴承的使用寿命。在装配逻辑上，该构件可在铝型材框架搭建完成后从端部直接装入，也可在框架预组装时提前嵌入槽道，后期维护调整时无需拆解输送线的护板或其他周边结构，仅需操作端部的调节螺母即可完成张紧度校准，大幅降低日常运维的操作难度。
